Uso del CATDUA (Data Upward Assistant)

Teoría CATIA > Tratam. de la inform.

Está Vd en: home>>CATDUAentorno


Uso del “CATia Data Upward Assistant” (CATDUA V5).






info  La herramienta CATDUA V5, también llamados “Data Upward Assistant”, le permite tener un soporte para los cambios de nivel de CATIA (Release, Servi-Pack), hacer un diagnóstico, y eventualmente una eliminación de errores en los datos de Versión de CATIA 5.

  Si algunos códigos de retorno se descubren dentro de los elementos de CATIA, estos son mostrados como avisos al ejecutar la utilidad “Data Upward Assistant” en estos documentos cuando se verifican (Check) y/o limpian (Clean). Y para un mejor resultado, el “Data Upward Assistant" y la versión de CATIA deben ser la misma.


¿Cuando es util usar el "Data Upward Assistant"?

Antes de recuperar datos externos,
Al editar un documento existente, en una nueva Release de CATIA. Por ejemplo: documento creado en la Release 16 y lo abrimos para trabajar en la Release 20.
  Cuando se rompen los links al abrir CATProducts
 Cuando tengamos incidentes cuando actualizamos (Update) un componente (por ejemplo, al hacer “Update” de un Sketch),
•     Cuando en la ventana de los Edit-Link aparece: “some documents are found but they have no references" (algunos documentos encontrados no tienen ninguna referencia),
 Con problemas al abrir un documento (porque algunos elementos han perdido sus links).
  Cuando tenemos problemas en la Kinematic y borramos un “Mecanismo”.

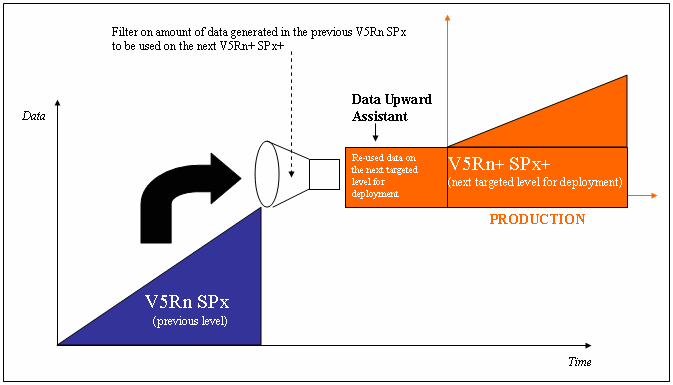

Aquí vemos un esquema, explicando cuando debe usarse:

EFECTOS


  Los siguientes puntos explican cómo visualizar el informe de la ejecución del check/clean y por último, cómo interpretar los códigos del retorno que pueden ser detectados por el CATDUA.





Visualización de los Resultados de la ejecución del CATDUA V5
Tabla de los Códigos de Retornos detectados por el "Data Upward Assistant"
Lista de los Códigos de Retornos detectados por el "Data Upward Assistant

Ir arriba

P. D.: Alguna empresas, como AIRBUS, exigen la entrega de ficheros con el CATDUA pasado (sin errores).
