1.- Creación de Superficies Sweep.

Se pueden crear superficies Sweep por extrusión de un perfil, que va pasando por planos perpendiculares a la curva espina, y que va tomando otros parámetros definidos por el usuario, como curvas guías y elementos de referencia, mientras la forma del Perfil permanece inalterable.
Los tipos son:

• A) Sweep con Perfil Explícito.


• B) Sweep con Perfil Lineal.


• C) Sweep con Perfil Circular Implícito.


• D) Sweep con el Perfil de una Cónica Implícito.


Veamos los conceptos de las diferentes Opciones:
A) Se puede hacer una superficie de extrusión (Sweep) por un Perfil explícito:

• A lo largo de una o dos curvas guías sobre la que se apoya este perfil. En este caso la primera curva seleccionada es usada como Spine.


• A lo largo de una o dos curvas guías con respecto a una Spine.


El perfil es extruído en planos normales a la espina. Además podemos controlar la posición del perfil mientras se extruye mediante una superficie de referencia.
 La posición del perfil puede ser fijada, respecto a la curva guía (que posiciona el perfil) o definida por el usuario en el primer plano de paso.

B) Se puede hacer una superficie de extrusión por un perfil Lineal implícito a lo largo de una espina. Este perfil se define por cualquiera de estas posibilidades:

• Dos curvas guías y dos valores de longitud de extrapolación del perfil.


• Una curva guía y una curva media.


• Una curva guía, una curva de Referencia, un ángulo y dos longitudes para extrapolación del perfil.


• Una curva guía, una superficie de Referencia, un ángulo y dos longitudes para extrapolación del perfil.


• Una curva guía y una superficie de Referencia a la cual el sweep es tangente.


• Una curva guía y dos superficies de Referencia respecto a la cual el sweep es tangente.


• Una curva guía y dirección de salida (draft).


C) Se puede hacer una sweep por un perfil circular implícito a lo largo de una espina. Este perfil se define por cualquiera de estas posibilidades:

• Tres curvas guías.


• Dos curvas guías y el valor del radio.


• Una curva central y dos valores de los ángulos que se definen a partir de una curva de referencia (que también define el radio).


• Una curva central y un radio.


D) Se puede hacer una sweep por el perfil de una cónica implícito, a lo largo de una espina. Este perfil se define por cualquiera de estas posibilidades:

• Tres curvas guías.


• Dos curvas guías y el valor del radio.


• Una curva central y dos valores de los ángulos que se definen a partir de una curva de referencia (que también define el radio).


• Una curva central y un radio.


Generalmente hablando, la operación Sweep tiene un efecto derivativo lo que significa que puede perder continuidad cuando se extruye un perfil a lo largo de una espina.
Si la espina presenta discontinuidad de curvatura, la Sweep tendrá al menos una discontinuidad de tangencia.
Si la espina presenta discontinuidad de tangencia, la Sweep tendrá al menos un punto de discontinuidad.

Relimitadores:
Se puede definir delimitadores (puntos o planos) para reducir el tamaño del swept a la zona deseada. Cuando sólo hay un relimitador, puedes elegir la zona de barrido haciendo clic en la flecha verde. Sólo coge un plano de los dos y da unos errores raros de relimitar espinas.

• Los relimitadores se pueden seleccionar en una curva cerrada (Curve, Spine o Spine por defecto). En ese caso, se recomienda definir los puntos como relimitadores, ya que la selección del plano puede generar resultados inesperados debido a la intersección múltiple.


• Puede relimitar la Spine predeterminada, evitando así dividir la superficie barrida.


1.1- Eliminar Áreas Superpuestas o torcidas (Twisted).
  Durante la creación o edición se pueden generar superficies Sweep que tengan áreas superpuestas mediante la delimitación de las partes a mantener. La superficie generada, por lo tanto, se compone de varias partes no conexas.
 Esta capacidad es válida para todo tipo de superficies sweep, excepto para las del sub-tipo perfil circular con "With tangency surface" y "With two tangency surfaces" y para las del tipo perfil circular con "One guide and tangency surface" y con "With two surfaces"

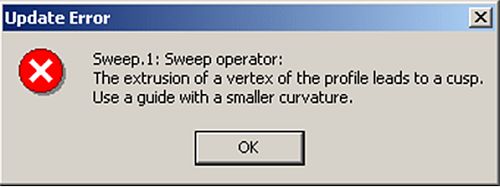

 Cuando la curva presenta una curvatura demasiado pequeña, nos parece este mensaje:

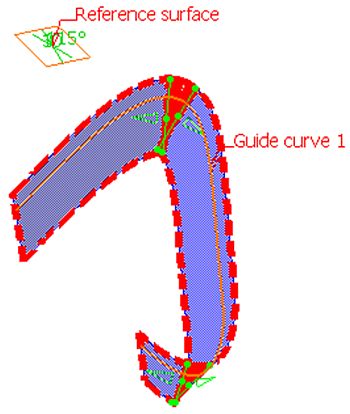

 Dos manipuladores ("cutters") aparecen para cada zona que está superpuesta. Sus posiciones por defecto son las que delimitan la zona que no puede crease.

 Use estos manipuladores para delimitar la porción de superficie sweep que desea mantener. Estos "Cutters" son almacenados en el modelo como puntos sobre la curva con un parámetro de proporción de longitud cuando la curva no es cerrada.

 En la Release 16 se añade un botón  [Remove Cuter on preview]. Esta opción añade el manejo de áreas torcidas (twisted) de eliminación del comando contextual antes de pulsar el botón en la Vista previa: la superficie barrida es el recalculada sin el relimitador verde cada vez que pulsamos el botón [Preview].
