Problema 96. Crear un Plane, un Point y una Line, sabiendo de Vectores Directores

Está Vd en: Ejercicios>>Alámbricosalambrico>> Problema Nº 95.



  Problema nº 95
Problema sobre Plane, Point, parámetros. Probl_96-ShapeD-Plane_Ecuation



  En este problema se trata de aprender a manejar los componentes de los vectores y de los Vectores Directores. Usaremos los cosenos de los ángulos y aprenderemos vías cortas para obtener, features sin necesidad de recurrir a features intermedias. A veces para obtener un Punto, usamos:

  •   Un punto para inicial una Recta con ángulo.
  El punto, que necesitamos, en el extremo de esa recta.





  Vamos: Una pérdida de tiempo y llenar el fichero de features intermedias.

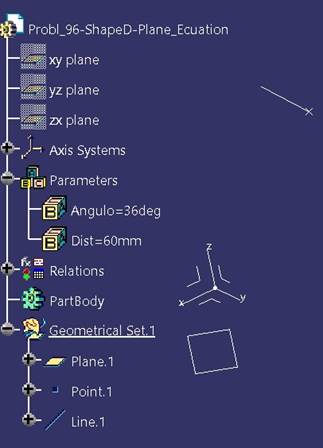

  Aquí crearemos tres features: Un Plane, un Point y una Line.



  Para el Plane, sólo crearemos un parámetro de ángulo, otro de distancia y un Plane por Equation.



Recordar  Te recuerdo que, en la ecuación de un Plano, lo que define son los cosenos del Vector Director del Plano, que es PERPENDICULAR al mismo y NO el ángulo que forma el plano con el eje Imagen: gino Leer la teoría: https://www.muchocatia.es/nivel0/man0102-ala-plano.html

img:VecDirect

   El Plane, formará 54 grados con el eje Y. Será paralelo al eje Z y su distancia al origen del Part será de 60mm. NO podemos crear ningún objeto auxiliar, ni siquiera en modo “al vuelo”.



Para el Point:



►  Recordar Tendrás que pensar con qué opción hacerlo (no te ofusques).
►    Estará apoyado en el plano (no te ofusques con este dato).
►  Su distancia, respecto al origen del Part, será de 120mm.
►    Estaría contenido en la proyección, sobre el plano anterior, de una recta (teórica), apoyada en el plano YZ, con origen en el origen del Part, que formaría 45° con el eje Z (y por lo tanto 45° con el eje Y). Pero no crearemos ni la recta “teórica” ni su Proyección sobre el plano.



   Para la Line:



►  Tendrá su origen en el punto anterior.
►    Su longitud será de 80mm.
►  Formará el mismo ángulo respecto a los ejes X; Y y Z.



  Comprobar el resultado antes de entregar este sencillo ejercicio.








Ir arriba



Dado por El Juanri, en El Puerto, a 19/05/2020

Revisado 26/05/2020
