Problema nº 93

Problema sobre Componentes.

Probl_102-ShapeD-Line_corta



  En este problema nos dan dos puntos:

   P0 => Por Coordenadas: x = 14mm ; y = 25mm; z = 22mm

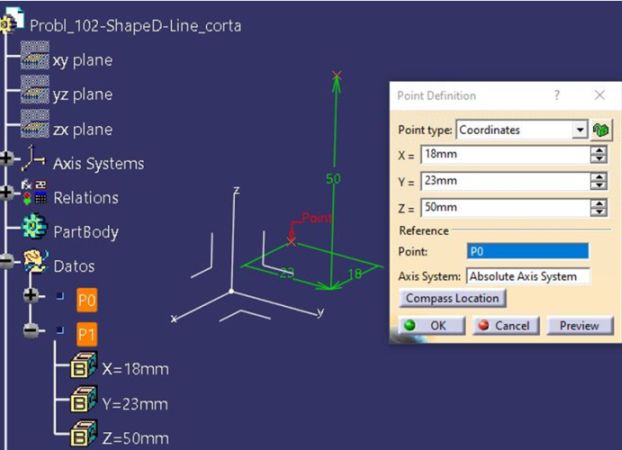

  P1 => Por Coordenadas, dando como “Reference Point” el punto P0, y con coordenadas x = 18mm ; y = 23mm; z = 50mm



  Nos piden:

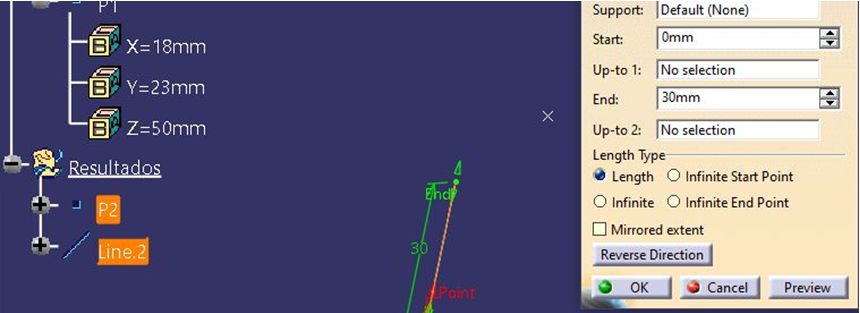

Crear una Line, (y sólo una Line, sin elementos “al vuelo” y sin recortes), que:

►	Parta del punto P2, de coordenadas:  x = 17mm ; y = 16 mm; z = 30mm
►	Cuya dirección sea la de una recta que “pudiera ir” del punto P0 al P1, pero sin dibujar dicha recta.
►	De longitud 30mm.



Se exige que, si modificamos las cotas del Punto P1, se actualice la Line pedida.



Dado por El Juanri, en El Puerto, a 07/04/2020



Dirija sus preguntas a: juanri@muchocatia.es

CATIA V5 R27
