Problema nº 94: Practicar con componentes y cosenos de un vector

Problema nº 94

Problema sobre Line, V. Director y Axis.

Probl_103-ShapeD-Line-Axis

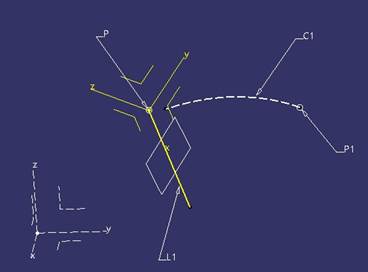

En este problema nos piden dibujar sólo los siguientes elementos:

1.-	Un Punto P, de coordenadas x= 30mm; y= 35mm; z= 45mm.
2.-	Desde ese punto, sale una recta, que llamaremos “L1”, cuyos cosenos del Vector Director son:
	•	Para el eje X: 0,913545458
	•	Para el eje Y : 0,309016994
	•	Para el eje Z : -0,264467756
	•	De longitud, 40mm.

3.-	Tenemos que crear un Plano, que pasa por “L1” y forma, con el plano XY, 60°, identificado como “Pln1”, del que obtendremos su “Equation”.
4.-	Crearemos un Sistema de Ejes (“Axis System.2”) , dentro del G. Set, con las siguientes condiciones:
	•	Origen: el “P” ; Eje Z=> Normal al “Pln1” (hacia arriba) ; Eje X: en dirección de “L1”.
5.-	Con respecto al “Axis System.2”, creamos un Punto, a una distancia de 80mm del punto “P”, que estaría en una recta (si la dibujáramos… cosa que NO HAREMOS) que formaría 37° con el eje X y (90°- 37°) con el eje Y del “Axis System.2”. Lo identificamos como “P1”.
6.-	Y finalmente, un arco de circunferencia, (identificado como “C1”) cuyo centro está en la prolongación (que NO hay que prolongar) de la “L1” y parte del punto “P1” (por lo tanto, pasa por dicho punto). Su arco es de 45°.

Son sólo 6 features. NADA de Sketcher (eso es de cobardes ) ni de “objetos creados al vuelo”. Árbol limpio.

¿Te ha parecido poco?... uhhmm de acuerdo:

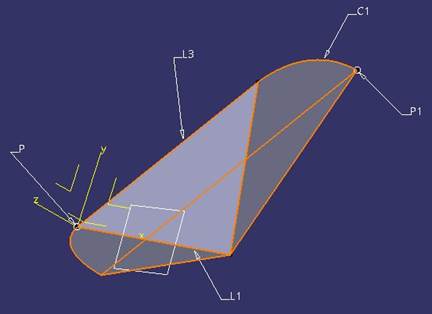

7.-	Creamos una recta entre el punto “P1” y el extremo libre de “L1”, identificada como “L2”.
8.-	Creamos una superficie de revolución de esa recta, siendo su eje la línea “L1”. Debe abarcar lo mismo que el “C1”.
9.-	Creamos una recta desde el extremo libre del “C1” al punto “P”. Identificada como “L3”
10.-	Cambiamos al Part Design. Hacemos un Pad, con ese Revolute, en dirección “L3”, hasta el Plano ZX, del Sistema de Ejes creado.

Ahora viene lo malo: ¿Dónde pongo yo esta pieza, en mi casa, sin que me riña mi mujer?

Dado por El Juanri, en El Puerto, a 10/05/2020

Colaboradores: Inmaculada Guzmán y Raúl Real

CATIA V5 R27
