Ejemplo de cinematica sencilla para aplicar las lecciones: la ventana.

Está Vd en: Ejercicios>>CinemáticaKinematics>>Ejercicio Nº35 Ventana con tirador.



EJERCICIO Nº35
Ejercicio de la función Revolute y Rigid.

Ejer-Kin-73 PuertaTirador

 Para hacer este ejercicio, es conveniente conocer antes, los conceptos fundamentales del módulo, de CATIA V5, Kinematic. Mira antes este link: man0900-cin-definiciones.html

Se trata de hacer el mecanismo de una ventana, con su tirador.
   Deseamos que la ventana esté, en su posición inicial: cerrada. Y que su máxima abertura sea de 120 grados.
  Para facilitar el trabajo, vamos a montar el conjunto en su posición deseada (cerrada) y luego haremos la cinemática. El proceso pues es el siguiente:

1.- Abrimos el conjunto (después de descomprimirlo si es necesario).
2.- Damos al icono “Fixed Part” y creamos un Mecanismo, a la vez que le decimos a CATIA V5, que Instancia de pieza (porque es un Product que contiene sólo Instancias de piezas).
  Imagen: Datos partida
3.-

Añadimos un “Revolute Joint” constraint de coincidencia entre el plano de asiento, de las semi-bisagras y los ejes de ambas, dándole a la opción “Angle driven” (que es el Comando). CATIA avisa que “¡Ya se puede simular!”.

4.-

Colocamos el tirado, con ayuda de las constraints, y lo fijamos a la puerta con el comando “Rigid Joint”.



 Todo esto es, contado a grandes rasgos y sin terminar.
  Si quieres seguir el ejercicio completo, debes tener acceso al Nivel 5
: Ejercicio 35-Nivel 5.html (en estos momentos No está disponible)

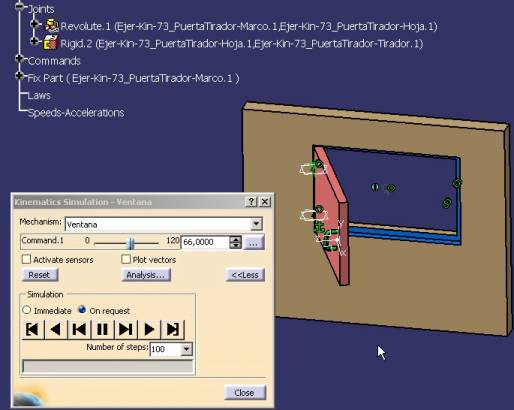

Y ¡a jugar!!.

Imagen: prueba

  Aquí se dicen cosas que bien podrían estar en una Lección, como las instrucciones de simulación. Tenlo en cuenta, ¿vale?


Funciones: Creación Mechanis, Revolute, Rigid
