Ejercicio 142- Concha de Santiago Ondas

Está Vd en: Ejercicios>> Ejercicio Nº142 Concha Santiago con Ondas.

MultisectionSurface, Split, Mirror, Trim

Ejer-140_Concha_Santiago Ondas

El Sólido con Superficies:

Partimos de la Superficie Base que hicimos en el ejercicio139.html y de las "aletas" que tenemos en el ejercicio139-s.html

  • Creamos los parámetros que necesitemos para Offset de superficies y Radios para puntos.

  • El espesor de la concha se hace en Part Design, mediante una "ThickSurface" de 2.1mm por arriba de la superficie base.

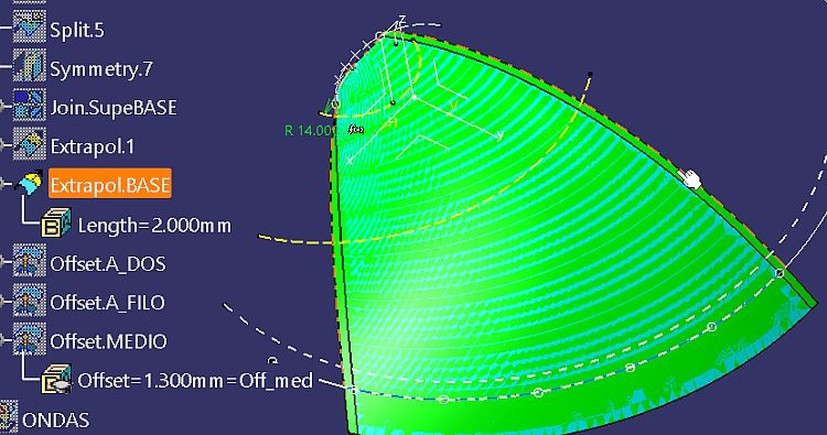

Partimos de la media Superficie Base que hicimos sólo de la zona central, la cual extrapolamos por los laterales 2mm. Conseguimos la "Extrapol.BASE".

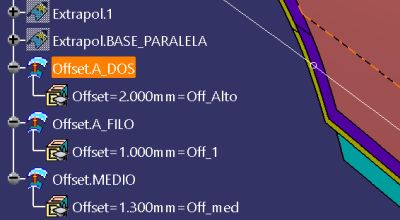

  • Hacemos superficies Offset a: "Offset.aDos"= 2mm por encima del "Extrapol.BASE"; "Offset.aUno"= 1mm por encima y "Offset.MEDIO"= 1.3mm por encima.

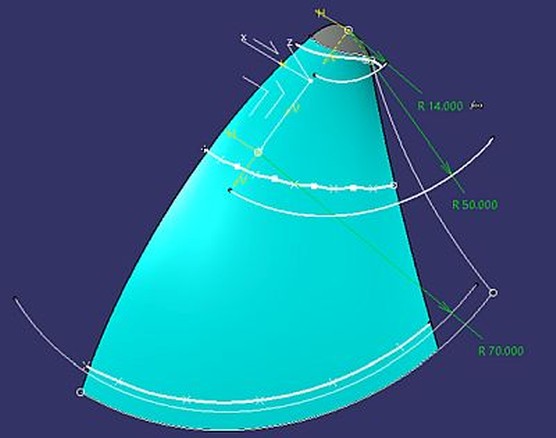

En el Sketch.Planta dibujamos y externalizamos 3 arcos de círculos:

  • Un arco de 70mm y centro en la cota de y=22mm.

  • Dos arcos de 14mm y de 50mm y centro en el "pico" de la semiesfera.


Ir arriba


  • Obtenemos las intersecciones de la superficie "Extrapol.BASE" con los planos de las secciones y le hacemos sendos Smoothing.

1.- Proyectamos, en dirección Z, el radio de 70mm sobre la superficie "Offset.aDos" e identificamos como "Project.DELAN".
2.- Obtenemos los puntos de intersección, de esa curva, con los planos de las Secciones. Y los puntos "medios" entre esos puntos, dando como soporte esa curva.

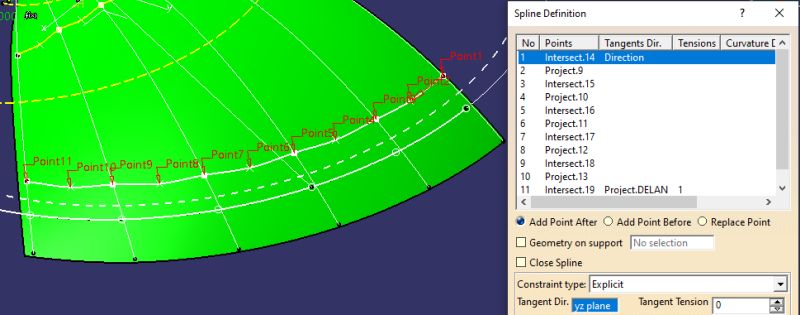

3.- Y obtenemos la "Spline.FILO". La única condición que le damos es: Que pase por el primero punto, con condición de continuidad de tangencia de la "Project.DELAN"; con los de puntos centrales (uno arriba y otro abajo) y en el punto final, otra vez condición de tangencia del plano YZ" (mirar la direcc. del vector).



Repetimos los pasos 1 a 4, pero:

  • Con el radio de 50mm proyectado sobre "Offset.aDos"

  • Puntos intermedios sobre la superficie "Offset.MEDIO".

  • Y obtenemos la "Spline.MEDIA".

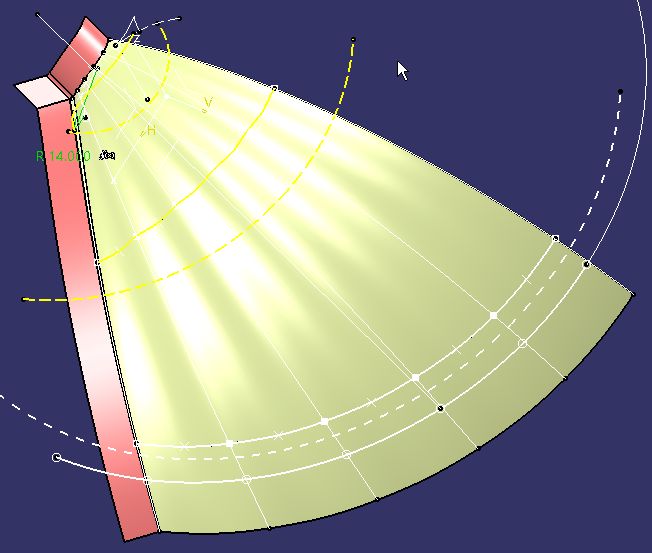

  • Proyectamos el Radio de 14mm, en dirección Z, sobre la superficie "Offset.aDos". Esa es la última curva Guía identificada como "Project.TRASERA". Esta define la "salida" de las Ondas.

Ir arriba


Y ahora la superficie:

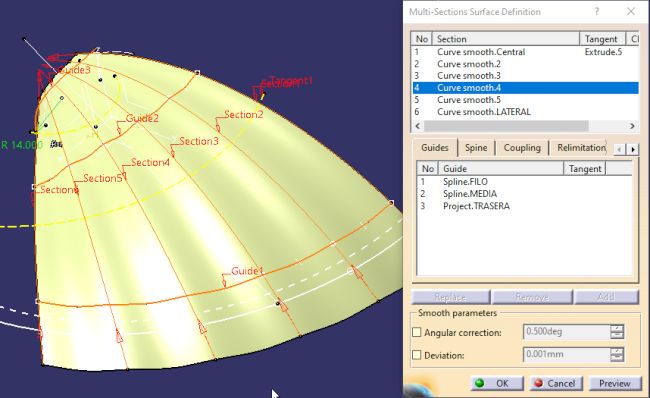

  • Una "Multi Section Surface" cuyas secciones son las 6 curvas "Smooth" y cuyas "Guías" son las Splines:

*Spline.FILO: Oscila entre 2mm y 1mm de la Superficie Base.
* Spline.MEDIA: Oscila entre 2mm y 1.3mm de la Superficie Base.
*  Proyect.TRASERA: Es la proyección del radio de 14mm sobre la superficie a 2mm de la Superficie Base.

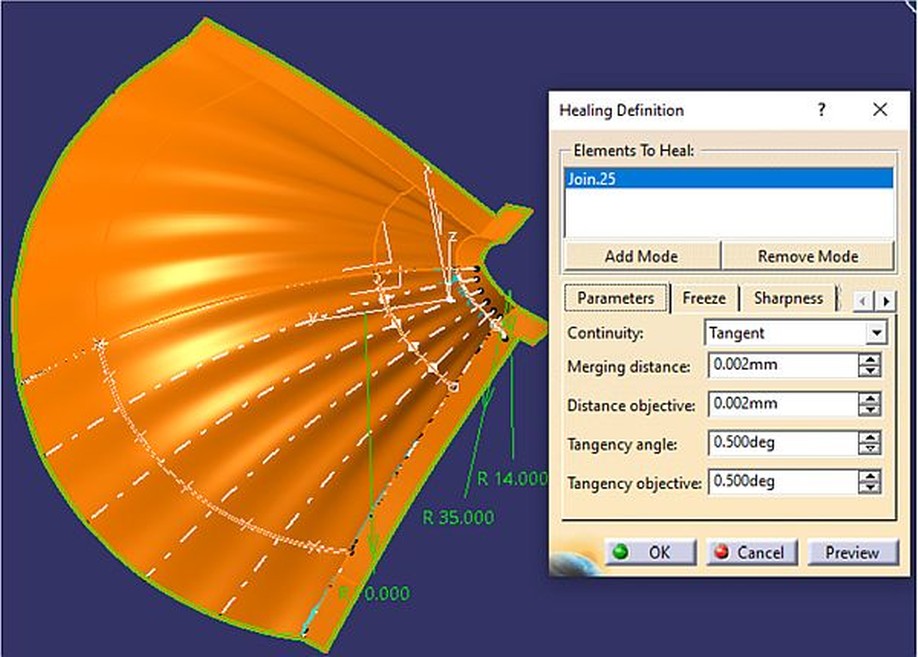

Falta "pelearse" con extrapolaciones para obtener una superficie que corte totalmente.


Ir arriba

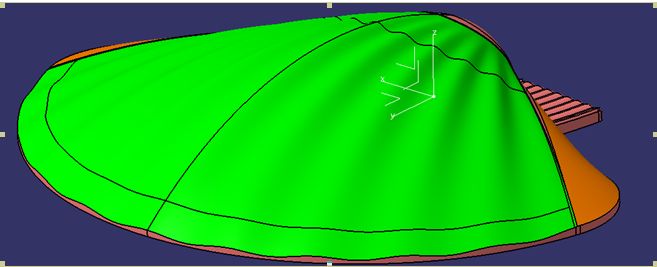

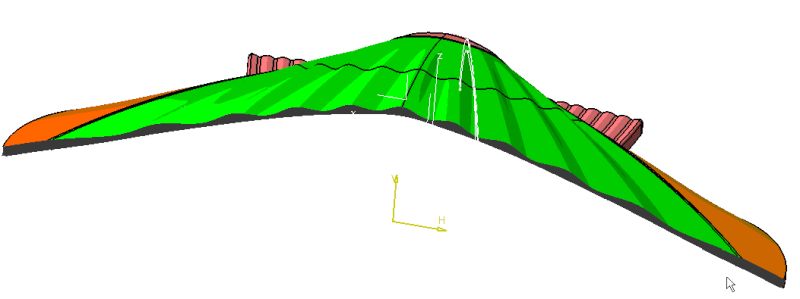

Resultado final:


Un corte por un plano central:

Ondulado por arriba y LISO POR DEBAJO ….como todos los bivalvos de la arenas (almejas (que por dentro son lisos), etc..)
 Juanri: ¿Podemos modificar esas cotas?
* Si. Puedes modificar "fácilmente" las cotas de 35mm y de 70mm. La última, de 14mm es más complicada.
También podrías modificar las "altura de ondas", cambiando los valores de
1.3mm y de 1mm. Lo que NO puedes es modificar la de 2mm.
 Tienes que tener en cuenta que el sólido "inicial" es una "ThickSurface" de 2.1mm para que la superficie de "Ondas" lo corte totalmente (a la señorita CATIA No le gustan las Tangencias: O dentro o fuera).

Ver Vídeo:
Ejerc-139_Concha_Santiago_Ondas.mp4

Ir arriba


Sevilla a 13/12/2025
