1.- Crear elementos alámbricos.

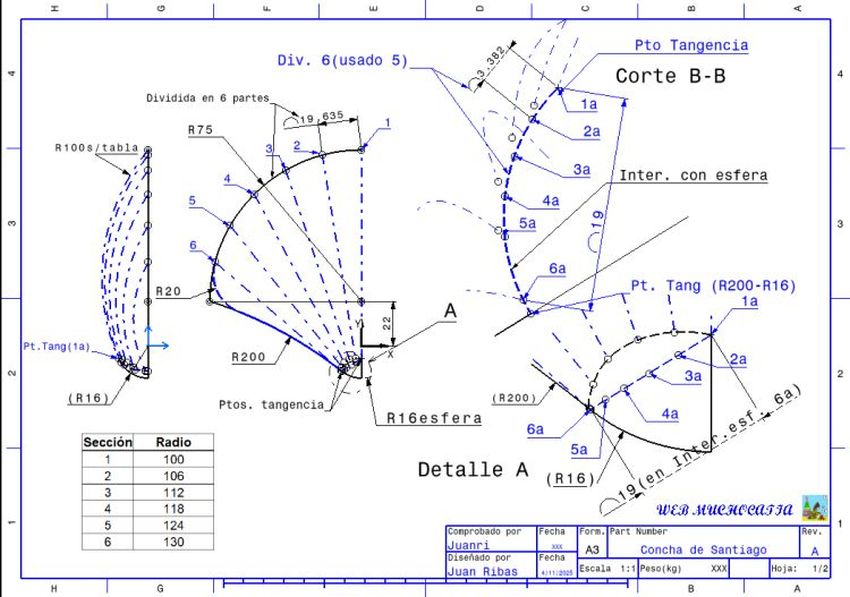

• El objetivo de este ejercicio es crear una pieza, con una superficie formada por una semiesfera y unas secciones, definidas:


• Nos dan el borde, acotado en el plano XY, por el radios 75mm, con centros a una cota de 22mm.


• Por la parte plana inferior, está definido por el radio de 200mm que es tangente al contorno de la esfera de radio 16mm y termina, por el otro lado en la cota de 22mm, extremo del arco de 75mm.


• Hemos colocado 6 puntos en la curva delantera, de radio 75mm, a una distancia igual a dividir su longitud en 6 partes iguales (19,635mm). Identificados como "1" a "6".

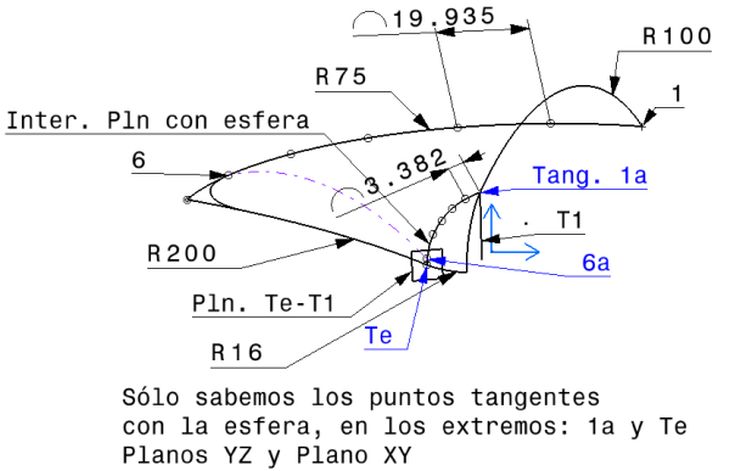

• Se obtiene la Intersect del plano ZY con la esfera. Se dibuja la primera sección central (pln ZY), de radio 100mm y se obtiene el punto de tangencia, entre la intersección y el radio. Punto 1a. Dibujamos una recta "T1", normal al XY.


• Hemos creado un plano que pasa por el punto “Te” y la recta “T1”. Ese plano, al cortar a la esfera da una curva, donde creamos 4 puntos espaciados (el 1a ya lo tenemos. 2a a 5a), sobre esa intersección, a una distancia igual a dividir su longitud en 6 partes iguales (3.382mm), pero dibujamos sólo 5. Identificados como "1a" a "5a". Y añadimos el Punto "6a" a una distancia de 19mm, en esa curva.


  Para determinar los puntos de tangencias, en el resto de las secciones, es necesario dibujar las secciones y externalizar dichos puntos.

• Dibujamos planos, normales al XY, entre esos 6 puntos (1 con 1a; 6 con 6a) y sus rectas desde los "a" al plano XY.

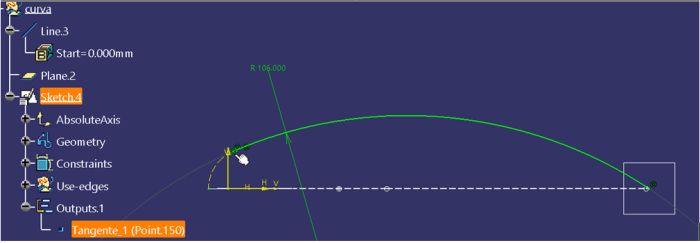

• Y en los planos, de 1 a 6, hemos dibujado Sketch con los radios, tangentes a la esfera, de valores s/tabla. Y hemos externalizados los puntos de tangencias.


Con esos puntos de tangencias, hemos creado una Spline, que se apoya en la esfera, Esa Spline nos servirá de "limite" para las superficies, al pertenecer a la esfera.

2. Crear la superficie básica.

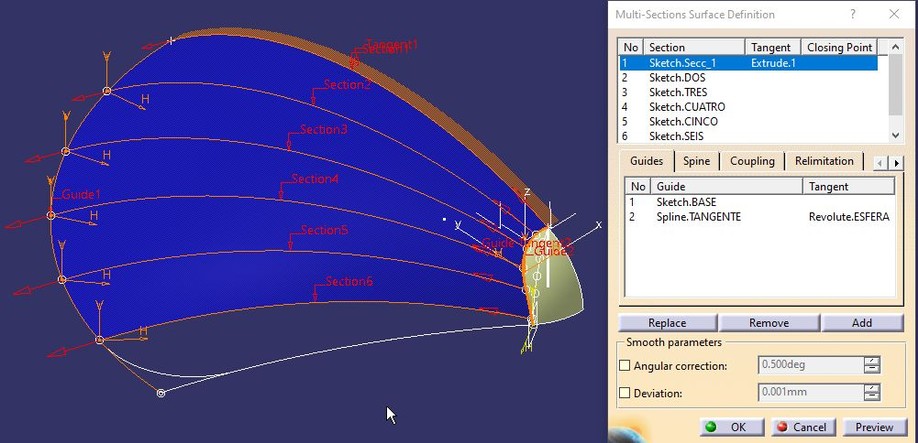

Hemos creado una Multi-Section Surface, con esos Sketch, haciendo tangencia en un "Extrude" y definiendo, como curvas guías la anterior Spline y el Joint de los radios de 75mm y como guía posterior la Spline, dando condición de tangencia, en esta última, a la Esfera.

Cortamos la esfera por esa Spline.
Dibujamos un Corner, de radio 20mm y lo Trimamos con el radio de 200mm y hacemos un Split del radio 75mm. Todo en un Join.

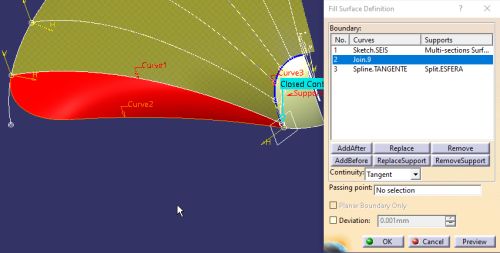

 La superficie entre la sección 6 y ese "Join", la he unido mediante una superficie tipo "Fill", con tangencia a la Multi-Section y la esfera.

• Estas dos superficies, mas el trozo de esfera, se ha unido y se les ha hecho un "Join", chequeando la tangencia.


Sólido:

Ver hoja: ejercicio139-s.html

El Puerto de Santa María a 4/11/2025
