Ejercicio 139- Concha de Santiago-Solidos - MuchoCATIA

Partimos de la Superficie Base que hicimos en el ejercicio139.html

• El espesor de la concha se hace en Part Design, mediante una "ThickSurface" de 2mm por arriba de la superficie base.


• Las "aletas" laterales posteriores, están hechas definiendo dos rectas en el plano XY, con ángulos, que sirven para definir planos.


• En esos planos dibujamos este Sketch: Radios de 0.5mm con centros a una altura de 3mm y distancias entre centros de 3mm.  Dibujamos uno y copiamos y reubicamos su copia en el otro plano.


• Creamos una Multi-Section Surface entre ambos Sketch’s y un Revolute (con el primero de ellos, usando de eje la recta a 2mm), para cerrar.

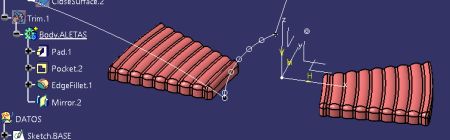

• Y con esto, dentro de un Body,  un "Close Surface" y un "Mirror".



Sólo queda unir, mediante Trim al ParBody

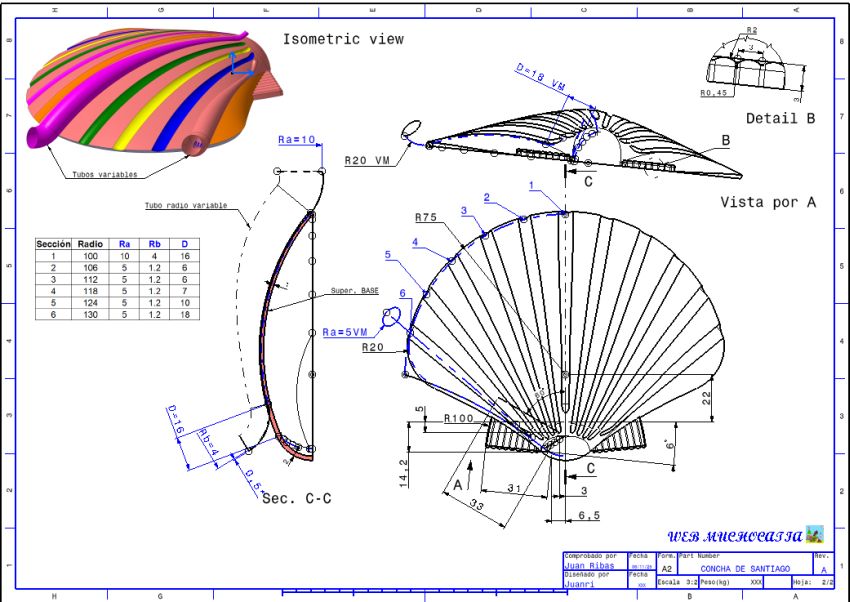

• Las "marcas" las he conseguido con superficies de tipo "Adaptive sweep" cuyos radios varían entre 5mm y 0.9mm (s/Tabla). Esos radios, de los Sketch, son tangentes paralelas a 1mm de los Sketch de las Secciones que definen la Superficie Base.

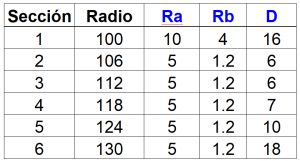

• * En la Sección 1, se ha hecho un tratamiento especial: El radio varía entre 10mm y 4mm, y se añade una cota de separación de la paralela, que varía entre 0.5mm (zona de "Rb") y 0.3mm (zona de "Ra")


Las distancias "D" son por estética y para que no se corten unas con otras.


El resto a gusto del usuario/a

  Ver vídeo: Ejerc-139_Solido-Concha_Santiago.mp4
Existe otra versión: Ejercicio-142

Sevilla a 14/11/2025
