Cómo obtener la distancia de dos puntos en una curva.

Está Vd en: FAQ>>Trucos >alambrico>> 022_Medir la distancia, en curva, entre dos puntos.

¿Cómo calcular la distancia entre dos puntos medida en una curva.?


  Existen otros métodos que están recogidos en la:
FAQ/050_MedirEntreDosPuntosEnCurva.html
  Que incluso incluye una UDF que proporciona un parámetro para usarlo como input’s en otra feature o cálculo.
  Pero curiosamente el otro día un compañero (Pepe V.), cuyos conocimientos de CATIA V5 podríamos decir que no son “extensos” me enseño una solución para averiguar la distancia en curva entre dos puntos.
  Está visto que para que alguien te enseñe algo no tiene que ser un “super experto”... jejeje. Y como dice el refrán: “Piensa más un necesitado que un abogado”.

  El truco era el siguiente:

1.- Creaba un punto de tipo “On Curve”.

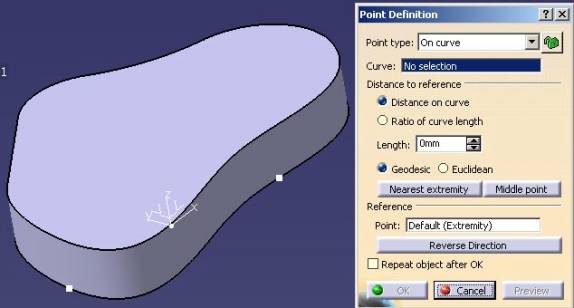

Panel On curve
2.- Seleccionaba la curva donde se encontraban los dos puntos. Activaba las opciones “Distance on curve” y “Geodesic

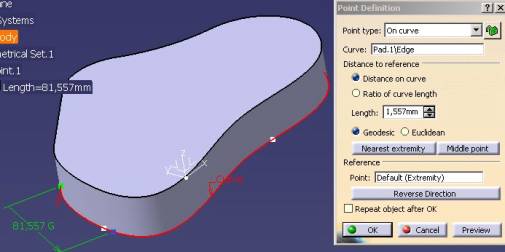

Punto extremo por defecto

  Recordar que “Geodesic” significa “medir a lo largo de la curva”, mientras que “Euclidean” significa en “ir en línea recta”.
3.- Si la curva es cerrada el programa nos propone un punto que crea “al vuelo” “Extremum.xx

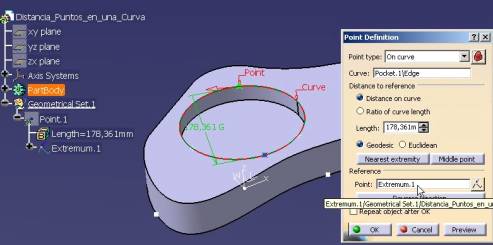

Punto extremun en curva cerrada
4.- En ambos casos, nosotros pinchamos en el campo “Point:” y entonces seleccionamos uno de los dos puntos cuya distancia entre ellos queremos saber.

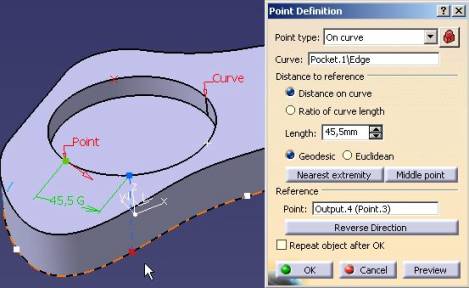

nuevo punto seleccionado

  Vemos como al mover el cursor se cambia el valor del campo “Length” y la “cota” de color verde con un letra G (de Geodesic).
5.- En ese momento si colocamos el curso sobre un punto existente vemos esto:

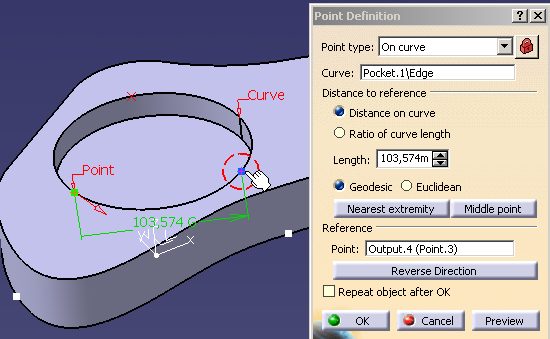

encontrada coincidencia

  Un círculo a trazos de color rojo nos indica la coincidencia
6.- Si damos ahora a OK el punto nos sale con la distancia que queremos.

parametro obtenido
7.- Podemos usar ese valor como “parámetro” de entrada para otra feature o bien si era solo para “saber” la distancia, hacer “Undo” (Ctrl+U) para eliminar el punto.



Dado por el Juanri en Sevilla a 1/09/2010
