Está Vd en: FAQ>>Trucos >> 021_Pasar vistas de dibujo al 3D.



¿Se puede copiar las vistas de un dibujo al espacio (Un Part)?



  Por ejemplo, aplicable al balón de baloncesto del foro de "RinCAD" al que me siento orgulloso de pertenecer.



  Pues si. Algo parecido se ve en https://www.muchocatia.es/transf-convertir-model2v5.html



   También se habla de algo en la FAQ 067:

067_LetrasEnRelieve.html



  Pero lo vemos más claro:

1.-	Vas a la vista de dibujo y la aísla (isolate): Botón derecho sobre la vista y das a “Isolate”





El icono de la vista queda así:

2.-	Te colocas con el puntero sobre la vista (en el árbol) y das a Copiar (Ctrl+C)
3.-	Pasas a la ventana de la pieza y das “Paste” (Ctrl +V)

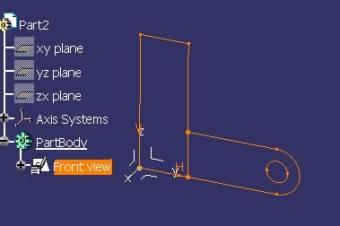

Y este es el resultado:





   Un Sketch con el nombre de la vista y colocado en su sitio.

  Recuerda que, en el Drawing, siempre puedes hacer “Undo” o, simplemente, No guardar el Drawing, para mantener el link.



¿Qué más podemos pedir, teniendo en cuenta que es “un plano”?



 Tiene un vídeo asociado: https://youtu.be/jXjyOMVX320



Dado por el Juanri en Sevilla a 30/08/2010

Revisado: 24/06/2023
