	ransformaciones



Índice

1.   Transformaciones en Shape Design
2.   Transformaciones en Part Design.



   En esta Lección, vamos a hacer una comparativa entre el Part Design y el Shape Design y su uso “combinado” con comandos de “transformaciones”.

  Veremos que podemos aplicar transformaciones, con el Generative Shape Design (Rotación, Simetría, Traslación, etc., excepto Pattern’s) a objetos sólidos, cuyo resultado es una superficie cerrada y que, por lo tanto, que puede utilizarse para sólidos (Split, Close Surface, Thick Surface).



1- Transformaciones en Shape Design.

    Una cosa importante, que a veces no notamos, es que cuando se hace una transformación de una feature, con el Módulo Generative Shape Design, el objeto original se mantiene en el árbol y puede ser accedido a él fácilmente.

    Veamos un ejemplo:

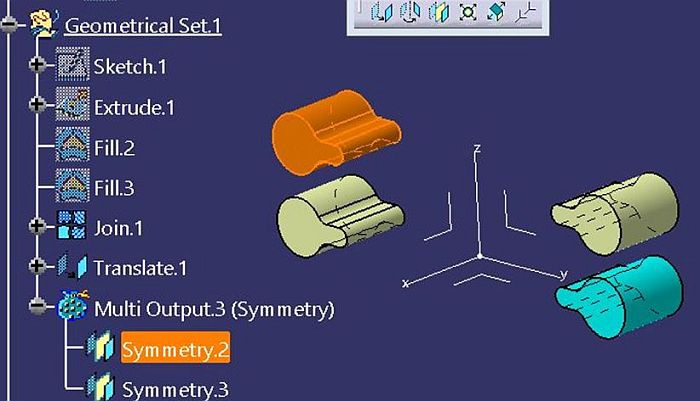

• Tenemos un Join.1 con una superficie cerrada y le hacemos cualquier tipo de transformación, con el Módulo Shape D. por ejemplo, un “Translate” y una “Symmetry”. Tendremos esto:

    Pero yo quiero restar al Sólido que tengo sólo una de ellas.

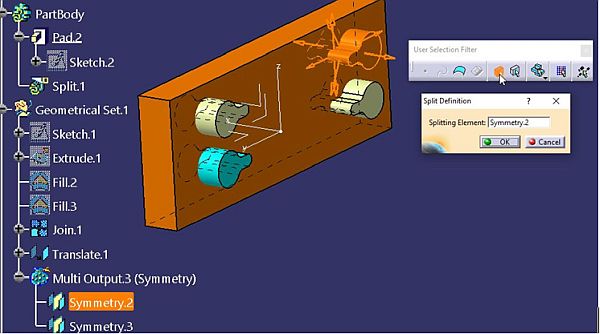

    Me cambio al Part Design y doy al comando “Split” y la paleta de “User Selection Filter” activo el icono “Feature Element Filter” y selecciono el objeto que quiero:

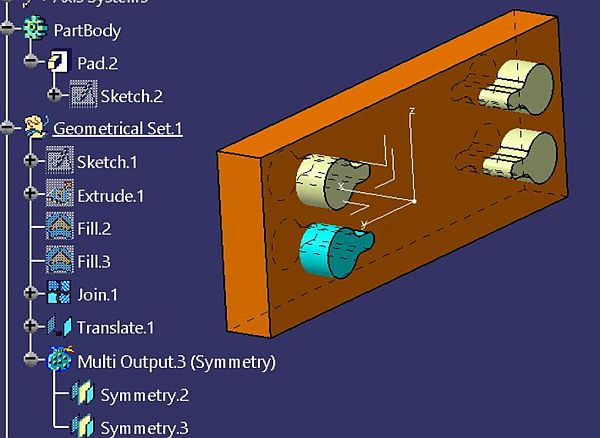

  Y este es el resultado:



2.- Transformaciones en Part Design.

  Intentemos algo “parecido” en el Part Design:

• Fíjate que existe una gran diferencia entre iconos: Observa que el icono “Mirror” (indica que va a dejar el objeto inicial) y el “Symmetric” que indica que “sustituye uno por otro”… aunque en el árbol se vean los dos.

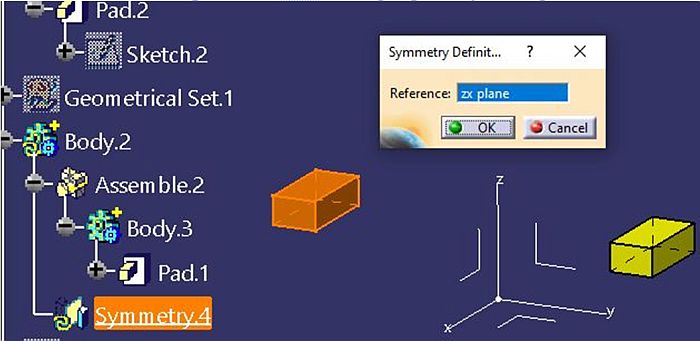

Cuando das al comando sale este mensaje de la señorita CATIA V5:
¿De verdad quiere mantener las Especificaciones de Transformación?
Porque podría hacer un “Copy” + “Paste as Result” (que NO tiene LINK) y moverlo “a mano” con el compás o ponerle “3D Constraints”.
Pero con eso último pierdo el link . Digo que Yes y consigo esto en el árbol:

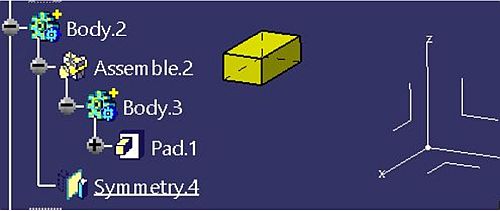

Resultado: o veo uno o veo el otro:

¿Isi..(sisi emperatriz) yo quiero usar sólo el original?
Estando en el Part D. si intento “operar”, con comando del Part, con el original no puedo:

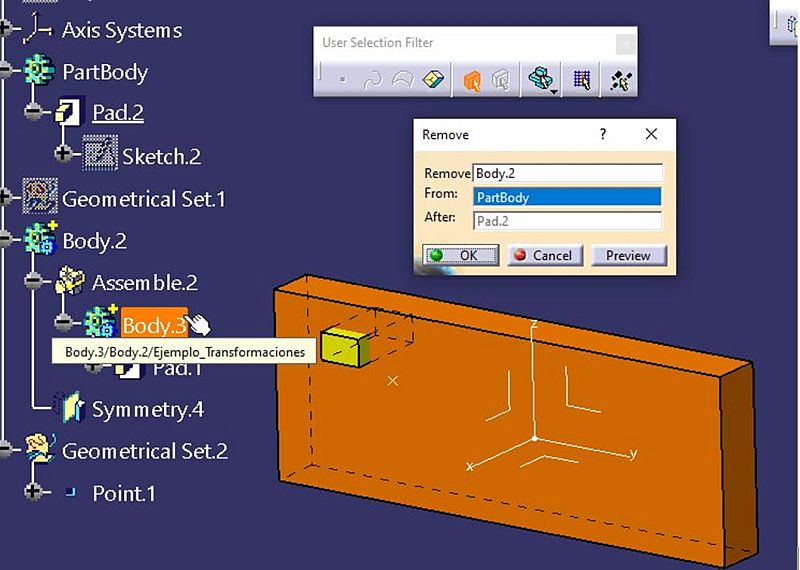

• Intento hacer un Remove y selecciono el Body.3 que SOLO tiene el Pad.1 original e incluso “filtrado” por “Feature Element” y seleccionando el Body.3 me selecciona el Body.2… que contiene el movido.

ISI.. (otra vez isi) ¿Me paso al G. Shape Design y hago al Simetría del sólido con ese comando?

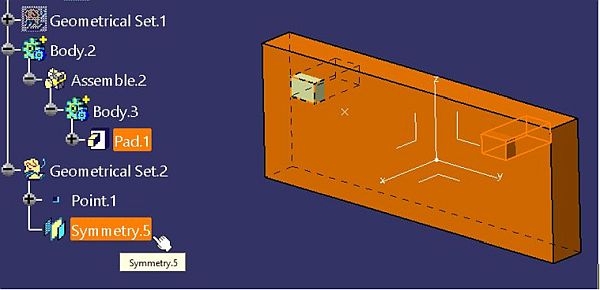

Me queda esto (YA veo LOS DOS):

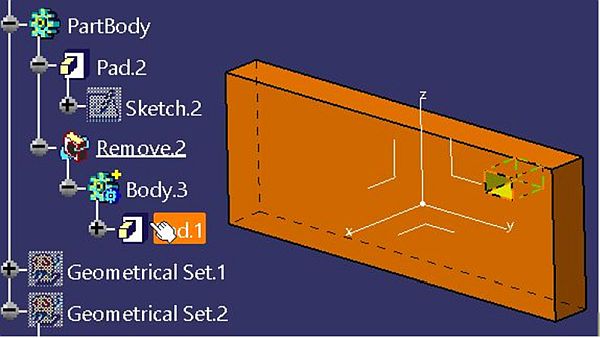

• Me vuelvo al Part D y tengo la opción de hacer un simple “Remove” del Body.3:

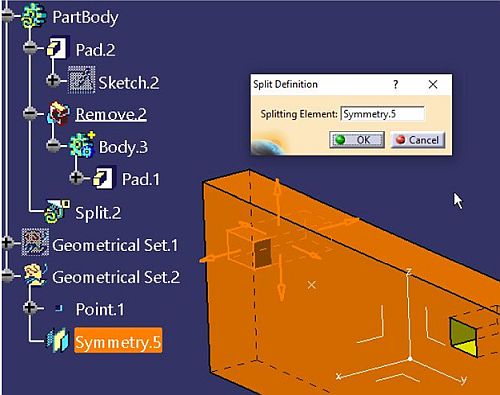

O/Y bien al comando Split y selecciono el icono (del G. Shape) Symmetry.5:

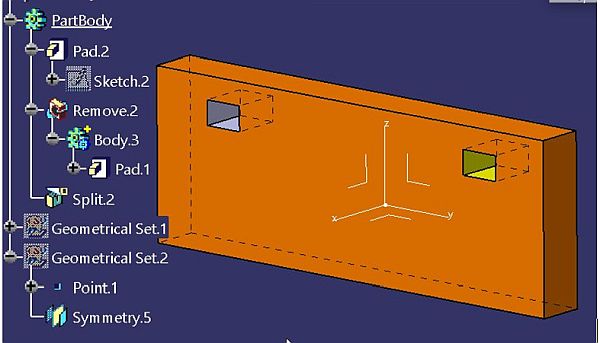

Resultado:

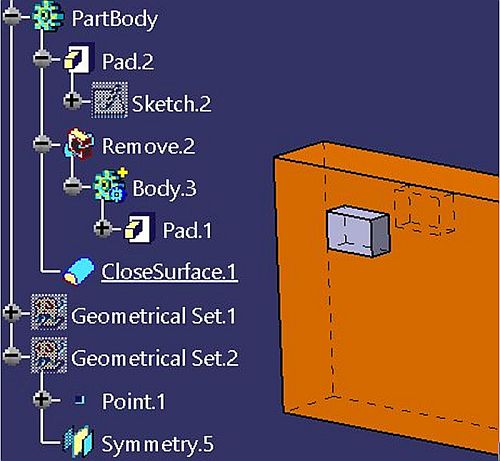

O bien un “Close Surface”:

   Luego hemos aprovechado el que, con el Generative Shape Design, se puede acceder tanto al objeto original como al objeto resultado de la “transformación” y utilizarlo en el Part Design.



Ver Vídeo: Lecc-Transf_Volumen.mp4
