Lección Shape Desgin: Sweep_Circle - MuchoCATIA

1.- Sweep con Perfil Circular Implícito.
2.  Seleccione el icono correspondiente. La ventana de diálogo aparece.
Los siguientes subtipos de superficies basadas en perfil circular son válidos:

• A) Three guides: Tres curvas guías.


• B) Two guides and radius: Dos curvas guías y un radio.


• C) Center and two angles: Curva central y dos ángulos.


• D) Center and radius: Curva central y radio


• E) Two guides and tangency surface: Dos curvas guías y tangente a una superficie.


• F) One guide and tangency surface: Una curva guía y tangente a una superficie.

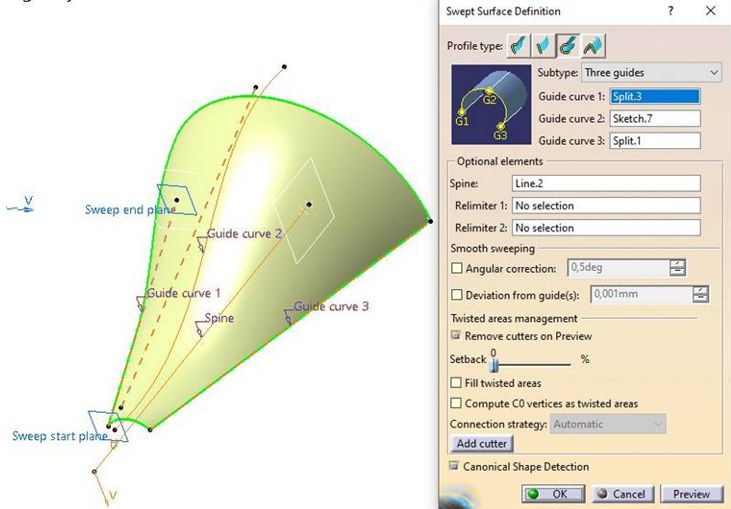

A) Con tres curvas guías.

3.  Seleccione el subtipo "Three guides".
4.  Seleccione tres curvas guías, en el orden adecuado.
5.  Seleccione, si lo necesita, una curva como Spine. Si no se ha seleccionado ninguna espina, el comando toma por defecto la "Guide curve 1".

 La superficie se genera con arcos, de radios que varían según estos apoyos, en Planos normales a Spine.
 Si usamos un "Relimiter", por ejemplo un Plano, esto afecta sólo a la longitud de la Spine (como si la recortara). No pensar que es lo mismo que "cortar" la superficie hecha.

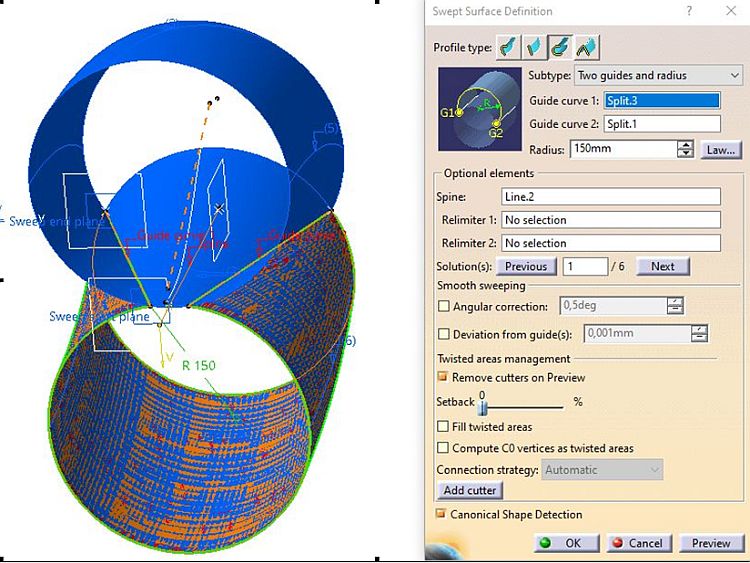

B) Con dos curvas guías y un radio.

3.  Seleccione el subtipo "Two guides and radius".
4.  Seleccione dos curvas guías y teclee un valor de radio o una Ley.
5.  Presione el botón [Preview] para poder elegir la más adecuada.
Tiene los botones  [Previous] y [Next] para elegir, entre las soluciones propuestas, la más adecuada. En el 3D vemos el numerito de cada solución.

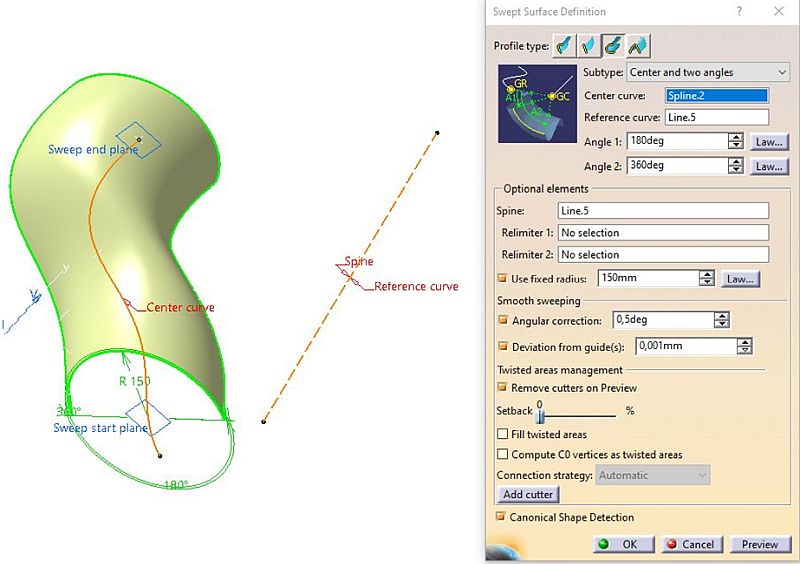

C) Con curva central y dos ángulos.

3.  Seleccione el subtipo "Center and two angles".
4.  Seleccione una curva guía que será el lugar geométrico de todos los centros de los círculos.
5.  Seleccione una curva de referencia respecto a la cual se dan los ángulos.

* El "Angle 1" es el ángulo desde la "Reference Curve".
*  El "Angle 2" es el del otro extremo.

6.  Y teclee un valor de radio o una Ley.
7.  Si lo desea puede usar la opción "Use fixed radius" para que el radio no lo determine la posición de la curva guía. En este caso teclee el radio adecuado, pero "pasa olímpicamente" de la curva guía.
8.  Presione el botón [Preview] para poder ver la solución.

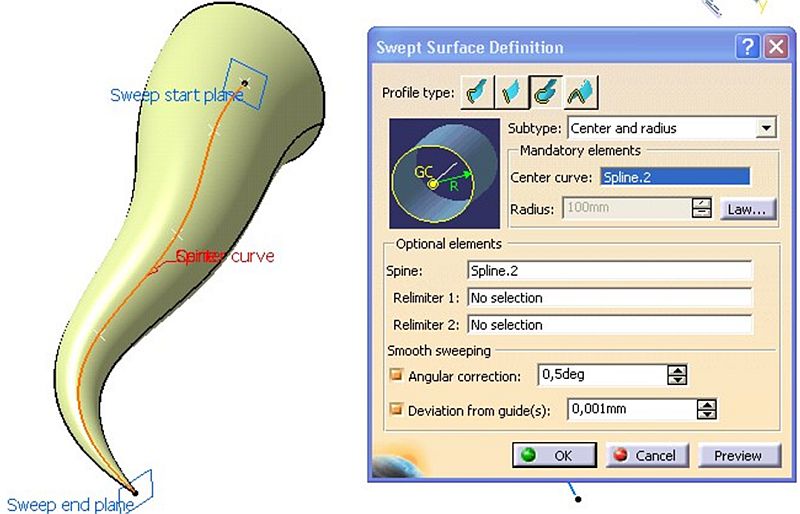

D) Con curva central y radio.

3.  Seleccione el subtipo "Center and radius".
4.  Seleccione una curva guía que será el lugar geométrico de todos los centros de los círculos.
5.  Y teclee un valor de radio o una Ley. En la figura siguiente, una ley lineal (que no puede terminar en 0mm) define el valor del radio.

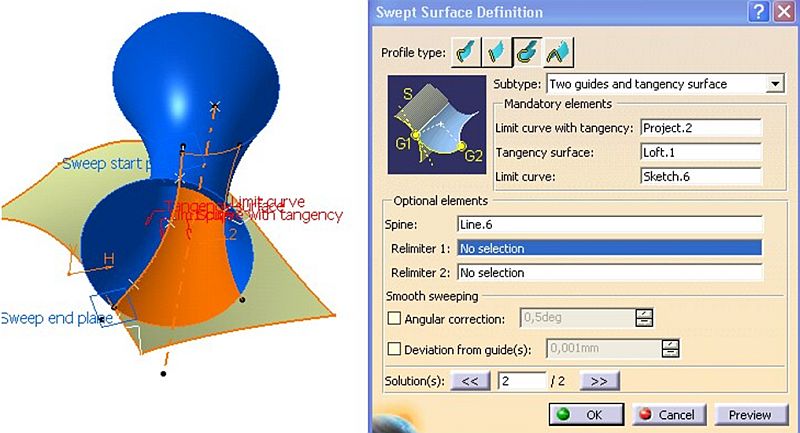

E) Con dos curvas guías, tangente a una superficie.

3.  Seleccione el subtipo "Two guides and tangency surface".
4.  Seleccione una curva guía tangente a la superficie ("Limit curve with tangency"), la Superficie y otra Curva Limite, con la cual se define los diferentes radios.
5.  Y si hace falta defina otra curva como espina diferente de la primera que toma por defecto.

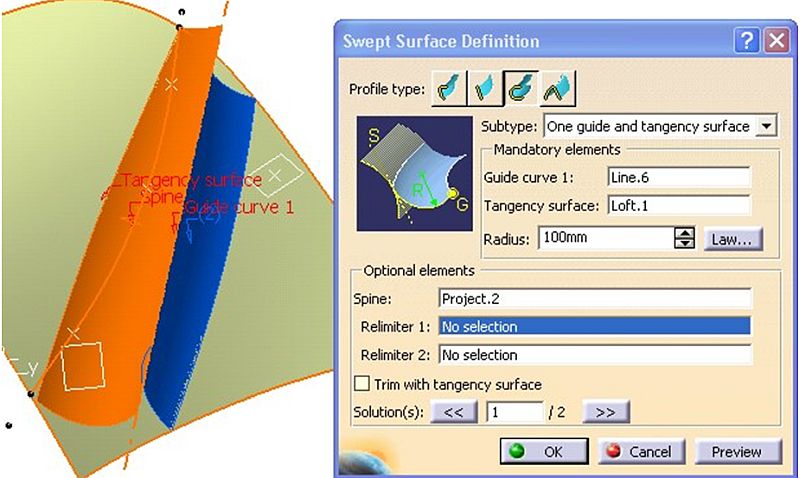

F) Con una curva guía y tangente a una superficie.

3.  Seleccione el subtipo "One guide and tangency surface".
4.  Seleccione una curva guía que será el lugar geométrico de todos los centros de los círculos.
5.  Seleccione una superficie a la cual será tangente.
6.  Y teclee un valor de radio o una Ley.
7.  Active, si lo desea, la opción de relimitar la superficie de tangencia ("Trim with tangency surface").

Ver vídeo: Lecc-Sweep_Circular.mp4
