Ejer-174-Shape-Tirador vintage - MuchoCATIA

 Este ejercicio se base en superficies. La inicial es una Revolute, sobre el que se obtiene, mediante intersección con planos perpendiculares al XY (que forman ángulos) las Espinas de 4 Sweep.
De estas "Sweep", conocemos sus espinas y sus radios en ambos extremos.

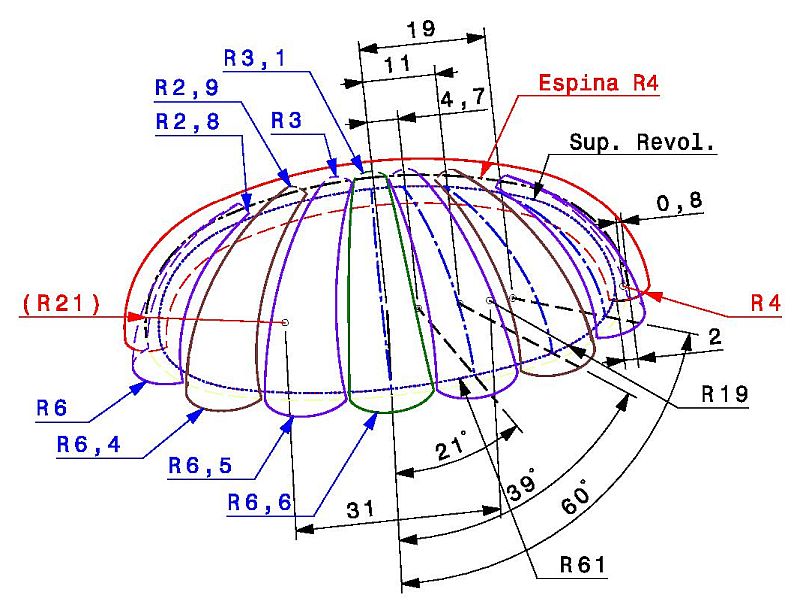

Este sería el esquema inicial, de las superficies básicas, sin radios de acuerdo, para más claridad.
Nota: Las cotas en rojo, corresponden a un Sweep, de radio 4mm cuya espina es paralela a 2mm del borde del Revolute.

">

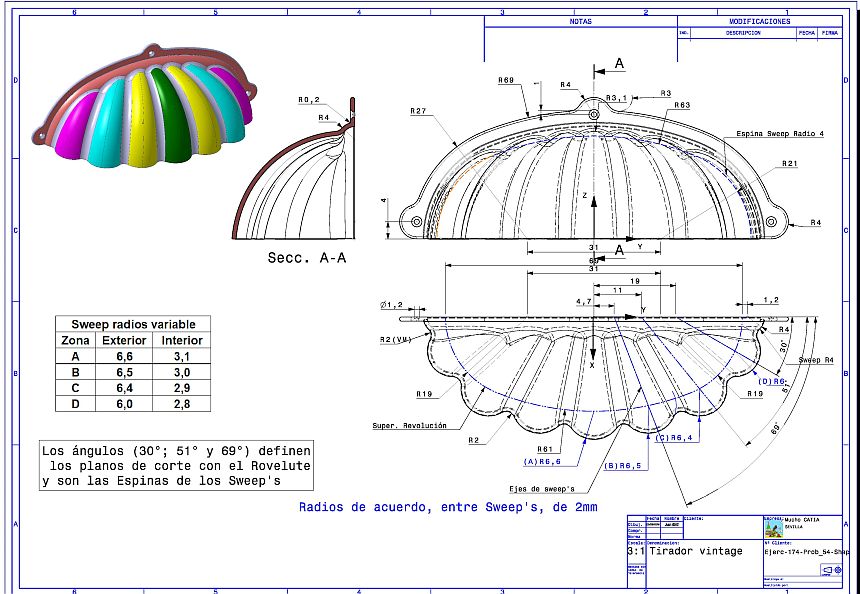

Y este sería el Plano de la pieza, con sus radios de acuerdo, entre Sweep’s, su espesor (1mm) y sus redondeados.

Ver Lección "Sweep con Perfil Circular Implícito"
Y Vídeo: Lecc-Sweep_Circular.mp4

Sevilla a 7/09/2026
