1.   Introducción.



  La definición más cercana que he encontrado de “elementos topológicos” es:

  “Son elementos del espacio geométrico, en los que tienen bien definidas sus “vecindades” (cercanías, entornos, límites, etc.) para cada uno de sus puntos”.

  También se dice de ellos que: “Aun perteneciendo a “conjuntos matemáticos”, que obedecen a una determinada ecuación, ellos no cambian cuando esta ecuación cambie”.



  Ejemplos:

A)	Número de taladros de una chapa. “No cambia, aunque cambie la forma de la chapa o el diámetro de estos ”.
B)	Punto extremo de una recta. No cambia, aunque cambie la ecuación de la recta y/o su longitud. Esto, en CATIA, es muy discutible.



2.   ¿Cuándo usamos, en CATIA, elementos Topológicos?



  Pues cuando en la mayoría de las ocasiones en las que seleccionamos un elemento en la zona gráfica.

  Como verás no he dicho siempre. Te pongo varios ejemplos:

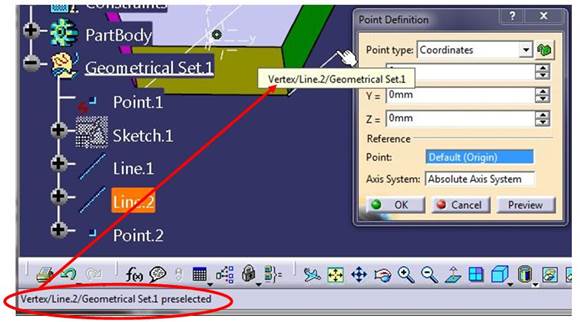

A)	►  Deseamos poner un punto en el extremo de una recta. Lo hacemos seleccionando el “vértice” que deseamos, en la zona gráfica.   Observa que, en la zona inferior izquierda, aparece como “pre-selección”, “Vertex/Line.2/ Geometrical Set.1”.







Y cuando terminamos, queda esto:

  Y el tal “Vertex”, no indica en cuál, de los dos extremos, se encuentra. Uhhhmm.

 Pero para eso se inventó el comando Point on Curve y le ponemos la opción “Ratio=0” o “Ratio=1”.

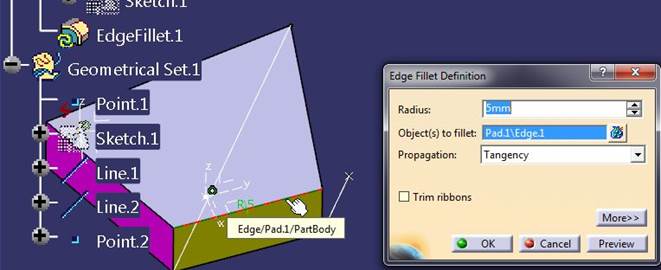

B)	Deseamos redondear una arista de un prisma con el comando “Edge Fillet”. Lo hacemos seleccionando la “arista” (border) que deseamos, en la zona gráfica.

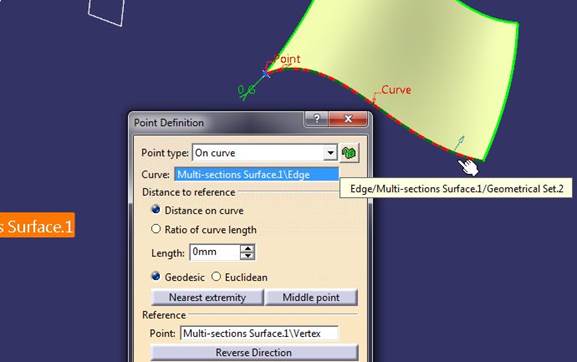

C)	Deseamos poner un punto, en el borde de una superficie, a una distancia de uno de sus extremos. Lo hacemos seleccionando la “arista” (border) que deseamos, en la zona gráfica, así como el punto.





D)

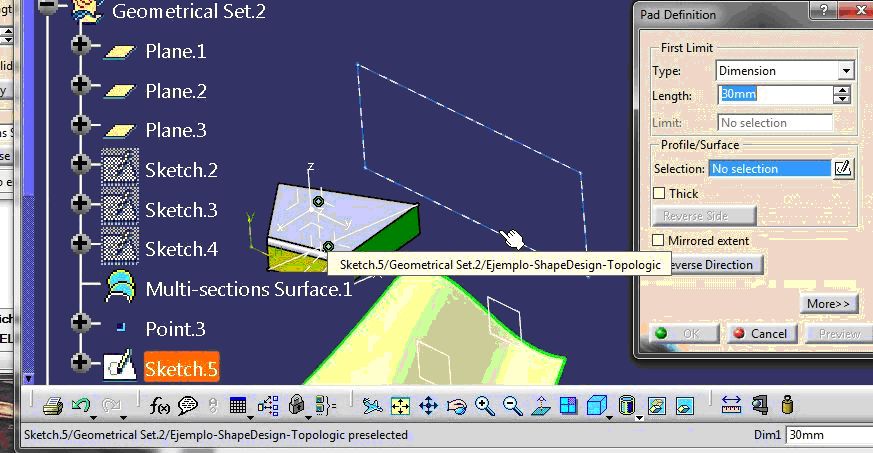

Queremos hacer un Pad y seleccionamos en la zona gráfica un Sketch y, como dirección de “extrusión” (la ya conocida “dirección de la recta Generatriz”), lo hacemos TODO, seleccionando en la zona gráfica, sin embargo, la “selección” se traslada a la “feature” que lo representa en el  árbol de especificaciones.

  Sin embargo, hay veces que NO es lo mismo seleccionar en la zona gráfica 3D, que en el árbol.

   Es el caso de Measure o cambiar la Propertied “Color”.

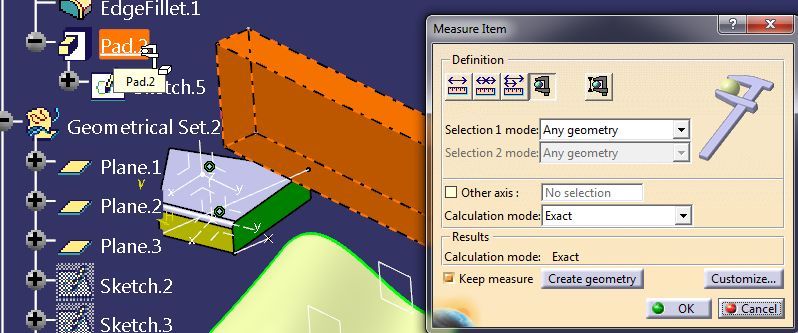

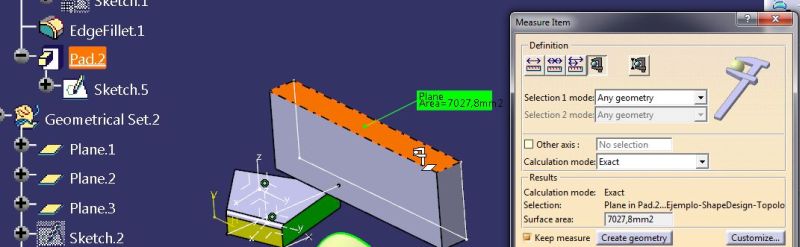

En la Zona 3D: Mide la cara que hemos selecc.
En el árbol: Mide la Feature



3.  ¿Es conveniente usar elementos Topológicos?

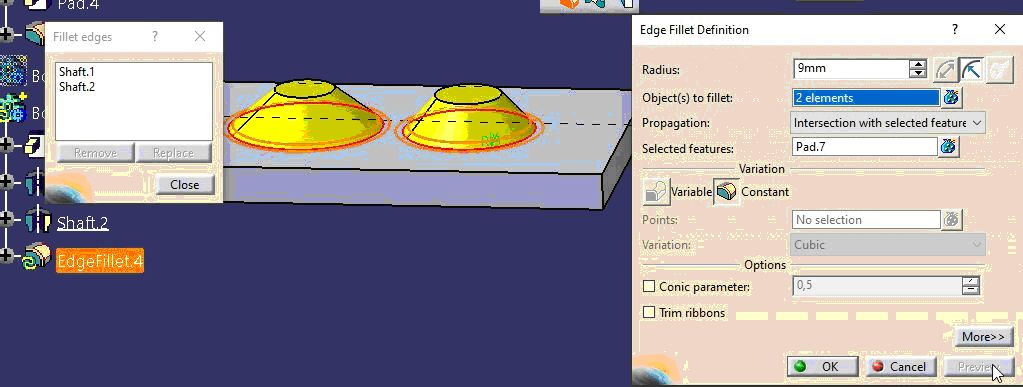

  Dassault S. recomienda (y yo también) limitar, en lo posible, el uso de elementos topológicos. Como veis existen comandos (por ejemplo, el EdgeFillet) que es casi imposible usarlo como no sea con elementos topológicos. Ese “casi” es porque en la selección del comando Edge Fillet, han introducido una opción “Intersection with selected features” en cuyo caso lo que se seleccionan son “features” y no elementos topológicos:



   Pero el ejemplo C, es más “estable” si creamos primero el borde (Boundary), el Punto, como extremo de dicha curva, y por último, el punto a una distancia de dicho extremo.
Tengamos en cuenta esta consideración:

►	Las features, se guardan en el árbol y en Part, UNA sola vez. Puedes acceder a ella, cambiarle de nombre, editarla, etc. Y todos sus hijos seguirán apuntando a ella sin problema.
►	Los elementos topológicos (la representación en el 3D) sólo están “visibles”. Pero si los seleccionamos, CATIA V5 genera “internamente”, para ese comando que estamos usando una “geometría volátil”, que guarda para ese comando. Y en mi mueble-bar no lo guarda, te  lo prometo. Lo hace en el interior del Part
	•	Y si el mismo elemento volvemos a usarlo para otro comando, CATIA NO reutiliza lo que tiene guardado: lo “crea y lo guarda de nuevo”.



4.  Comprobar el tamaño.



¿Qué no te lo crees? Pues haz conmigo la siguiente prueba sencilla:

   Tengo un Part (Entorno_Ejemplo_Topologico_R27) con un Pad apoyado en el plano XY.

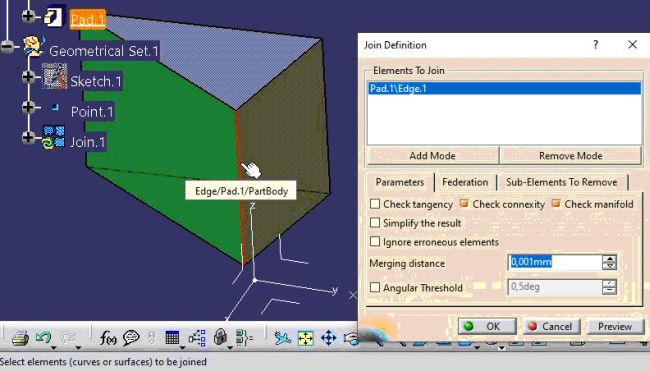

1.-	Selecciona la arista entre la cara amarilla y la verde y doy al comando “Join”. Fíjate que dice que ha seleccionado el “Edge.1”.
2.-	Crea puntos en ese Join. Y oculta el Join y sus puntos.
3.-	Crea otro Join y SELECCIONA LA MISMA ARISTA.



   Ahora, a la misma arista, CATIA le llama “Edge.2”.

   Si sigues haciéndolo veras que “cada vez es una DISTINTA”, por lo que puedes deducir que “las guarda en distintos cajones”. Creará la “ecuación” que pueda representarla y sólo la usa “en esa selección”.

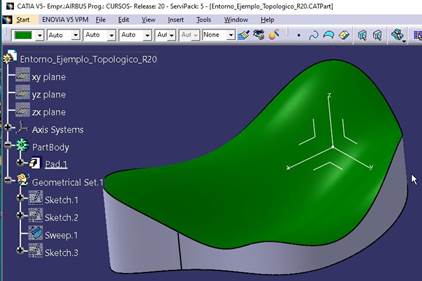

 Hagamos otra prueba: Entorno_Ejemplo_Topologico_R20.CATPart
Con tres Sketch, una Sweep y un Pad: Tamaño: 153.766 bytes.
1.- Creo 4  Point Type=On Surface, seleccionado la “Face”.
2.- Hago CATDUA y salvo: Tamaño: 166.096 bytes. (Diferencia: 12.330)
Copio y pego los 4 puntos hasta tener 16 Puntos: Tamaño 199.688 bytes (Diferencia: 45.922)



Vuelvo a abrir el fichero original y ahora hago 4 Puntos, pero eligiendo la superficie “Sweep.1”, existente: Tamaño: 255.182 bytes (Diferencia: 101.416)

Vuelvo a abrir el fichero original y ahora hago un Join de la “Face” y sobre el Join, 4 puntos: 211.789 bytes. (Diferencia: 58.023)

Vuelvo a abrir el fichero original y ahora hago un Extract de la “Face” y sobre el Extract, 4 puntos: 212.332 bytes.



Con uno más sencillo (una sola faceta) Haciéndole el CATDUA: 82.511 bytes. Sin hacérselo: 97.311 bytes.

 Es seguro que el CATDUA sustituye cada Face por una única face.

Con 5 Puntos topológicos: 97.497
Sobre un Join, mismos puntos: 98.086 bytes



¿Qué con eso @anus tiene que dar menos clic? ¡Cierto!
¿Qué es más rápido? Cierto.
¿Qué es estable? Ese es un problema.
¿Qué llena más el Part? Un problema “relativo”, excepto en el caso de Control Numérico.

  Esto es un caso muy típico del “uso y abuso” de elementos topológicos (por aquello de la “comodidad” – el ser humano es flojo por defecto-) en el módulo “Advance Machining” (mecanizado por Control Numérico) selecciona contornos de sólidos, en vez de seleccionarlo en el árbol. Esto hace que, el fichero Process, aumente su volumen innecesariamente, pues CATIA crea “esa geometría” cada vez que la seleccionamos y la guarda en el Process.



Dado en El Puerto de Santa María, a 18/08/2015
