 CATIA V5: Nudo metálico.

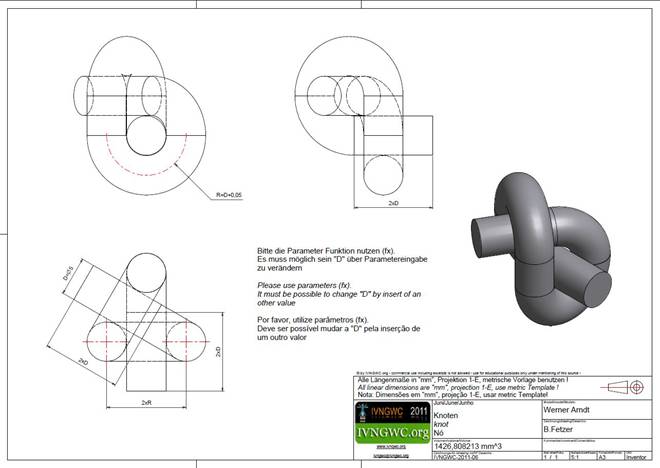

  Se trata de un cilindro que se “anuda” sobre si mismo dejando una ligera holgura. El problema es hacerlo de forma que sea totalmente parametrizable en función del diámetro D.

   La Nota dice: “Por favor, utilice parámetros (del del Diámetro “D”). De esta forma, es posible cambiar el valor de “D", por otro valor.”

  Y el volumen es: 1426,808213mm3.



  Como siempre puedes encontrar el pdf original en su página: (Nota: Se han perdido los links de meses anteriores y este mes no encuentro el ejercicio. Si tenéis problema me lo comentáis y os mando un link del pdf )
https://www.ivngwc.org (Ya no existe)

Concursante	Volumen	Puntuación
Joserra	1426.393mm3	7
Manuel Rodriguez (Rota)	1426.384mm3	10
Juanri	1426,384mm3



  El desarrollo del ejercicio lo podeis ver en el nivel JR2: ivngwc-2011-06-r-n2.html (Desactivado, actualmente)

Sevilla a 11/06/2011
