 CATIA V5: Nudo metálico.



  Se trata de un cilindro que se “anuda” sobre si mismo dejando una ligera holgura. El problema es hacerlo de forma que sea totalmente parametrizable en función del diámetro D.

   La Nota dice: “Por favor, utilice parámetros (del del Diámetro “D”). De esta forma, es posible cambiar el valor de “D", por otro valor.”

  Y el volumen es: 1426,808213mm3.

  Como siempre puedes encontrar el pdf original en su página: https://www.ivngwc.org (Creo que ya no existe )

Concursante	Volumen	Puntuación
Joserra	1426.393mm3	7
Manuel Rodriguez (Rota)	1426.384mm3	10
Juanri	1426,384mm3

Sevilla a 11/06/2011

---

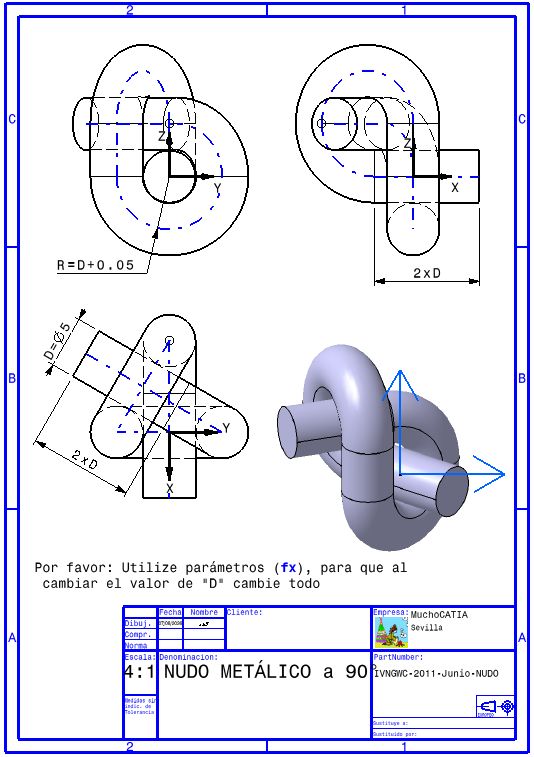

  Este es mi proceso y mi plano, con Sistemas de Ejes:

  Las imágenes las he puesto en vista 3 D (aunque sea del Sketch, que por defecto se pone en 2D), para aclarar la posición. Este es mi proceso:

1.-	Creamos un nuevo Part y lo identificamos.
2.-	Creamos dos parámetros de tipo Length. A uno lo llamamos “D”, al que le damos un valor de 5mm. Y otro parámetro “g” de valor 0.05mm.

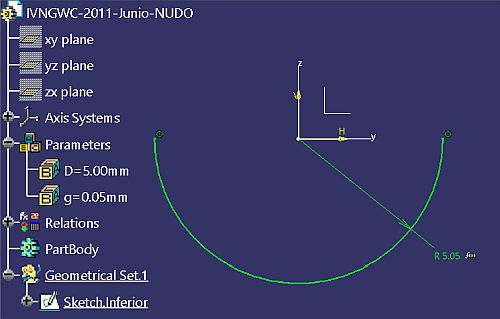

3.-	Creamos un Sketch, en el plano YZ (en este ejercicio la “orientación” es importante) con las condiciones indicadas en la vista en alzado. Dibujamos un arco con centro en el Origen. Todo con fórmulas.

  Si ahora nos fijamos en la planta, vemos que existen dos “rectas” que determina la posición de Planos que contienen partes de la trayectoria.

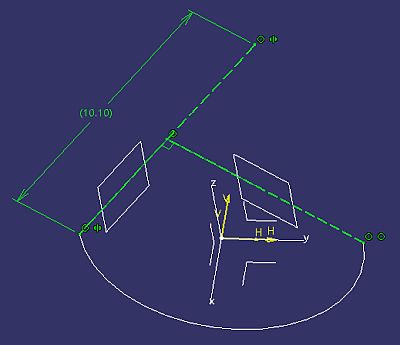

4.-	Dibujamos un Sketch con esas dos rectas.
•	La de la izquierda, con un extremo coincidiendo con el arco del Sketch anterior y el otro con el eje H.
•	La de la derecha, con un extremo coincidiendo con el otro extremo del arco y normal a la recta de la izquierda.
5.-	Creamos los Planos que pasan por esas rectas y son normales al plano XY.

Dibujemos la “salida horizontal”:

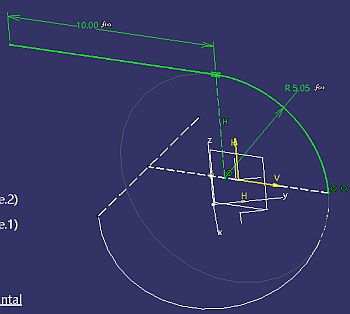

6.-	Creamos un Sketch en el plano de la recta normal y en él dibujamos un arco de radio, cuyo centro está en esa recta y uno de sus extremos coincide con el extremo de la recta. Y añadimos una recta tangente y paralela al vertical.

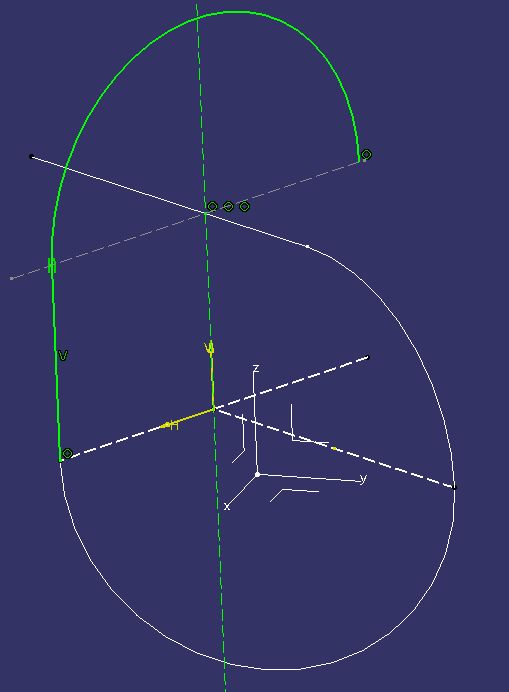

7.-	Creamos otro Sketch en el plano de la izquierda y en él dibujamos un arco de radio, cuyo centro tiene una coincidencia con la recta horizontal del Sketch anterior y añadimos una recta vertical.

Nos queda el trozo que “pasa por medio” de lo ya dibujado.

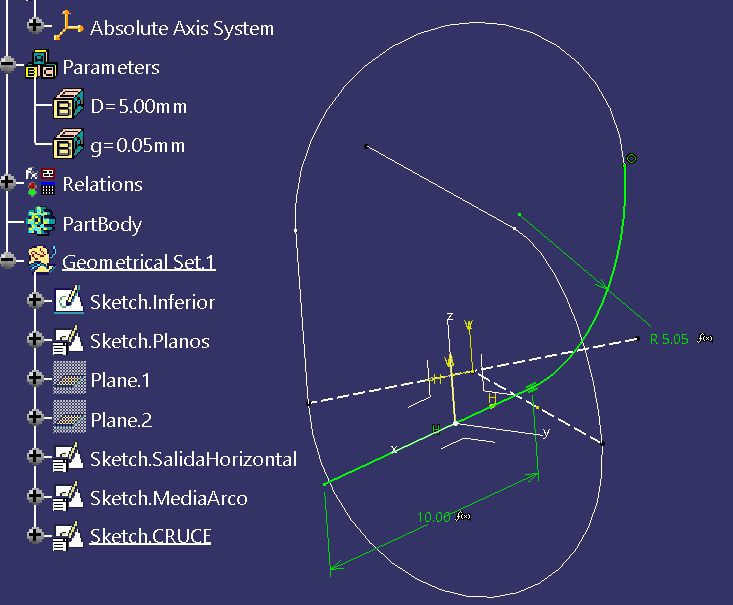

8.-	Creamos otro Sketch en el plano XZ, con ese radio, tangente al anterior, y una recta coincidiendo con el eje X

9.-	Ya sólo queda unir todos esos Sketch con un Join, activar “Check tangency” y “Simplify the result”.
	Podemos hacer dos cosas:
	►	Dibujar, en un plano perpendicular al Join, un círculo de radio= D/2.
		•	Podemos hacerlo usando como centro el extremo libre de la recta de la figura anterior, dando como “Support” el plano YZ (ya que es un plano “paralelo”), sin activar “Geometry on support”.
	►	Y, pasando al Part Design, en el PartBody, un Rib.

O bien hacer una superficie:

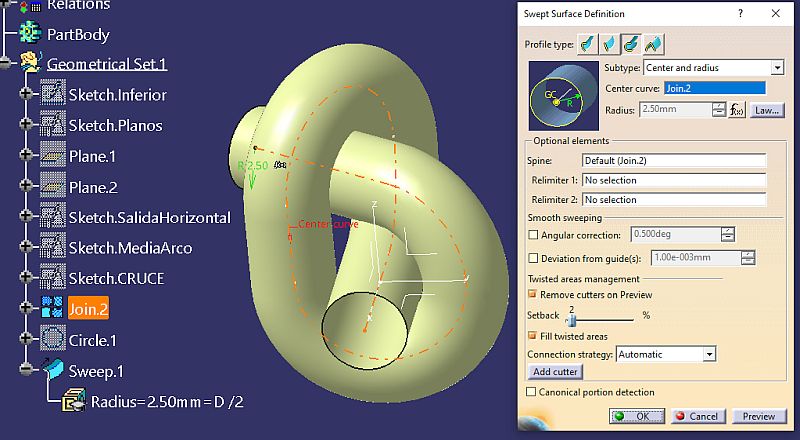

10.-	Pasamos a crea una superficie “Sweep”, de tipo “Circle” y subtipo “Center and radius”, seleccionando como “Center Curve” nuestro Join y el radio s/parámetro (D/2).

11.-	Y por último, hacer, dentro del PartBody, una feature tipo “CloseSurface”.
