 Este es el dibujo de una percha de Plástico, para fabricar con un molde.
Los "pasos a seguir", para hacer la pieza son:

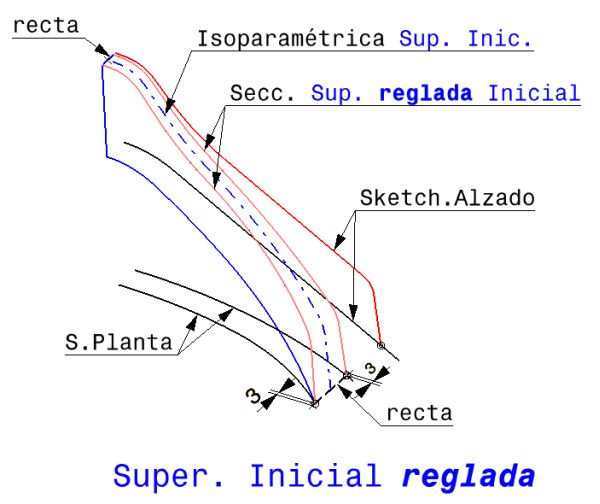

• Es necesario crear una Superficie Reglada Inicial, en la parte superior, de la cual se obtiene una Isoparametrica al 50%.


• Esa Isoparamétrica servirá como "Guía", para hacer la posterior Sup. superior curva.


Pregunta: Juanri: ¿Qué es una isoparamétrica, si no es mucho preguntar?

Respuesta: Lo que no se entienda hay que preguntarlo. Las superficies están definidas por ecuaciones con dos parámetros: en el caso de CATIA V5 son u y v. El parámetro u es un vector que nos define la superficie en una dirección y el v en la dirección contraria (sabiendo que siempre son cuadradas). Una curva en que, se mantenga constante un parámetro, es una curva isoparamétrica. Como en el mapa del tiempo las curvas isobáricas son las curvas de los puntos que tienen la presión (en bares.. como me gusta ese término) iguales (iso).

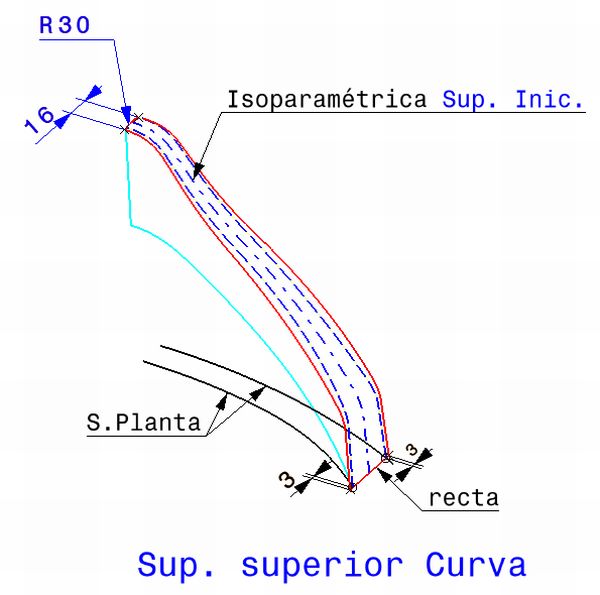

La forma de esa posterior superficie Superior Curva, se consigue con:

• Una Sección, de radio 30mm, y ancho 16mm con su tangencia coincide y se mantiene en la isoparámetrica.


• Y otra Sección, en el extremo inferior, donde es una recta (radio infinito) y longitud 3mm más en cada extremo de la pieza.


Evidentemente a esa "Sup. Superior Curva" habrá que añadirle los radios entre ella y las superficies delantera (5mm) y trasera (8mm).

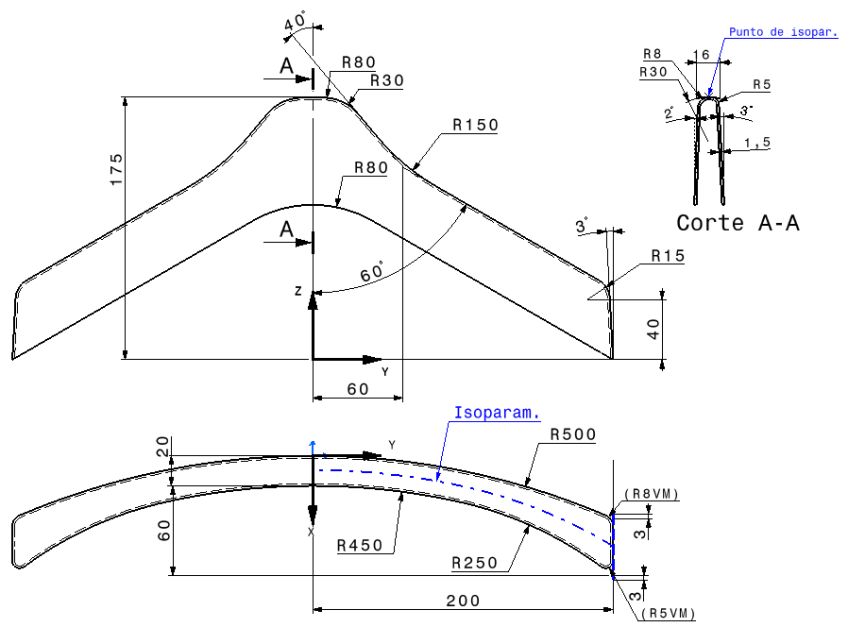

Este es el plano:

Puedes bajártelo aquí: Plano

Ver Leccion: Lección Isoparametric Curve
