Propuesta de Ejercicio N 28: Tetraedro en sólido. - MuchoCATIA

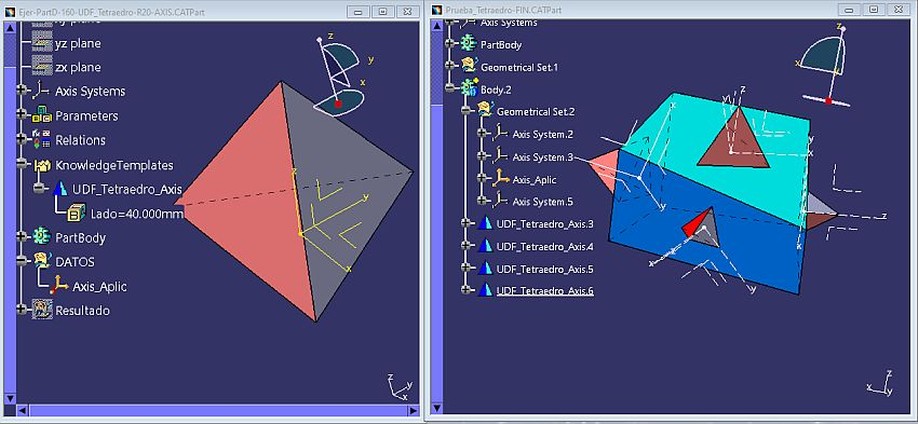

El objetivo de este ejercicio es crear un "Objeto", dentro de un Part, que pueda aplicarse en otros Part’s distintos.
Ese "Objeto" debe ser un tetraedro en sólido y, como sabemos, en CATIA consistiría en crea una "User Feature".

• Los "Datos de creación" deben ser un Sistema de Ejes "a derecha" de tipo "Datum" (isolates).


Si no tnemos un S. de Ejes, a la hora de aplicarlo, podrían aplicarse sobre 3 rectas ortogonales entres sí, imitando los ejes de un S. de Ejes.

• Tendrá un parámetro "Lado" (de 40mm inicial)


• Uno de los vértices del triángulo de la Base, coincidirá con el Eje Y del Sistema de Ejes.


Y ahora viene el "reto":

• Hay que hacerlo con el mínimo de features posibles y de forma rápida. El sólido con sólo 1 features. ¿Es posible?


Te aconsejo que mires esta Lección, sobre Sistemas de Ejes:

https://www.muchocatia.es/nivel0/man0007-ent-axis.html
Y existe un vídeo sobre esa Lección: CATIA_V5-Lecc_Entorno-Axis.mp4

Si te apetece, puedes enviarme tu solución (Release 20 o Rel. 21 o Rel. 24 o Rel. 27) a mi correo: juanri@muchocatia.es

Video de solución del ejercicio: Ejerc-28-UDF_Tetraedro-Axis.mp4
Y otro de como aplicarlo a un S. de Ejes de tipo "DATUM", que permite "recolocarlo" usando el Compás: Ejerc-28-UDF_Tetraedro-Axis-Compas.mp4

Sevilla a 3/01/2026
