Ejer-176-Kin-96_Rueda_Normal_Plano
Está Vd en: Ejercicios>>Cinemática
>>Ejercicio Nº176
EJERCICIO Nº176 (kinem) |
Ejer-176-Kin-96_Rueda_Normal_Plano |
Roll Curve. Rueda normal al plano de la otra curva. |

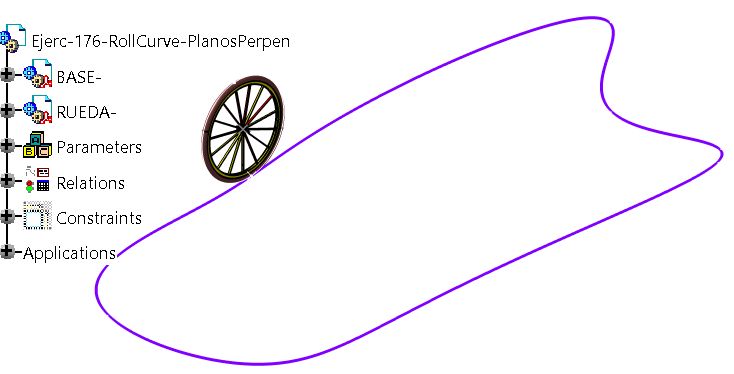

Nos piden que diseñemos, un Conjunto, con dos piezas: "BASE" y "RUEDA".
La BASE, tiene una "Curva Base" irregular cerrada, tipo Spline, en el plano XY.
La RUEDA, tiene un Círculo, dibujado en un Plano.
En la cinemática, el Plano de ese Circulo, se mantiene siempre Perpendicular al plano de la "Curva BASE".
Tenemos que hacer una Cinemática, lo más fácil posible, que consiga lo siguiente:
Queremos que la RUEDA dé 1 vuelta completa, a la "Curva Base", mientras ella dá 5 vueltas.
Las dimensiones tienen que ser "congruentes" y las dejo a tu elección.
Sevilla a 17/10/2026
