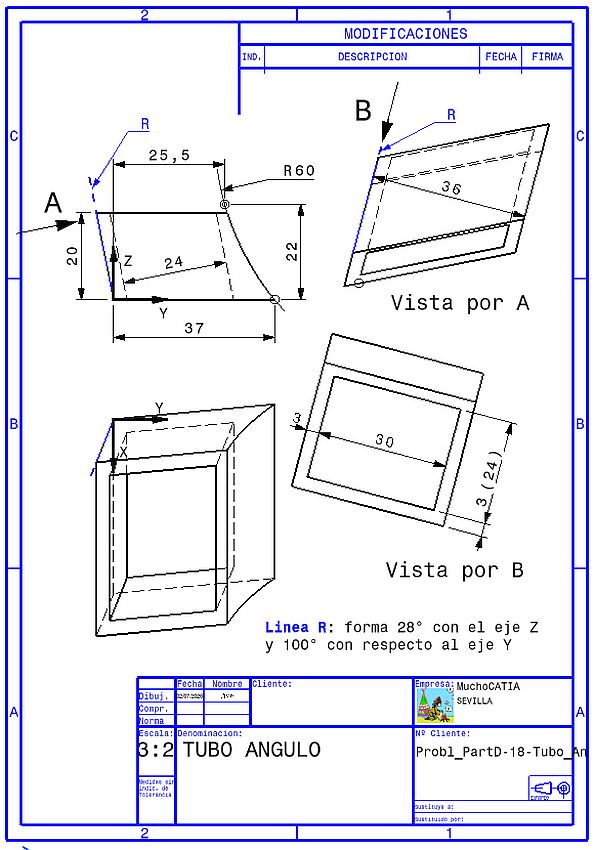

 En este ejercicio hay que dibujar una recta "R", que forma ángulos respeto a los ejes Z e Y, que define el acotado del tubo cuadrangular (perpendicular a dicha recta).
En alámbrico, yo sólo he necesitado, 2 Sketch, planos y algunas superficies simples.
En sólido: un Pad y … algo más que si no lo sabes, me lo preguntas y te cuento.

• Os recuerdo que existe un procedimiento de Descriptiva, para obtener ese dato: el Lugar Geométrico de las rectas que forman un ángulo constante, respecto de otra, llamada Eje.


Sevilla a 3/07/2026
