Probl_PartD-12-Grifo-Mando - MuchoCATIA

 Es una continuación del ejercicio 170.
Se trata de dibujar el monomando del grifo anterior, sin tener en cuenta cómo funciona y cómo se monta. Consideraremos que tiene una parte esférica interior que se ajusta en el cuerpo del grifo.
El ejercicio lo resolveremos en Shape Design, pasándolo posteriormente a sólido por la dificultad de la superficie superior.

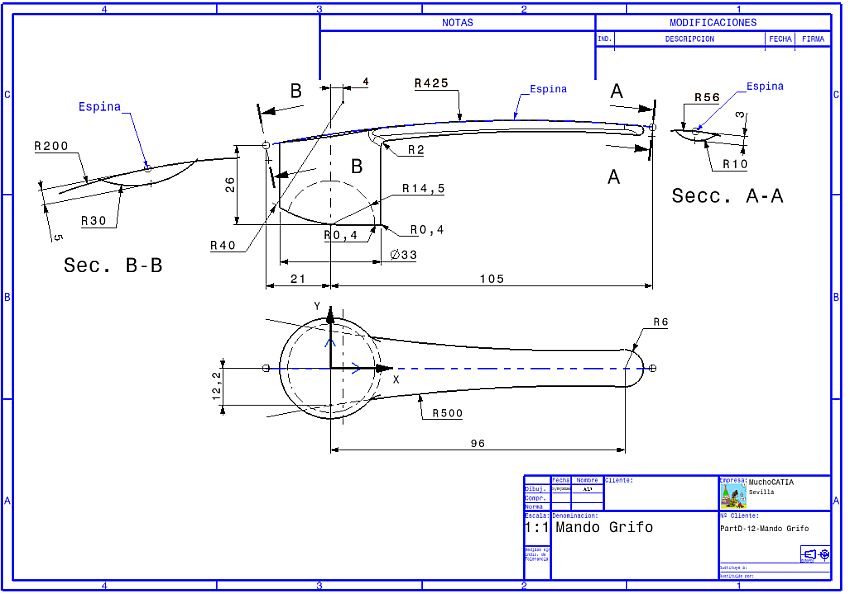

 Este es el Plano del maneral, donde se indica, en las Secciones A-A y B-B las superficies principales y en la vista frontal, la Espina de ambas:
