 Se trata de dibujar las superficies exteriores e interiores del cuerpo del grifo y después utilizarlas para hacer el sólido. No entramos en especificar el mecanismo.
En una pieza aparte, dibujaremos el mando.

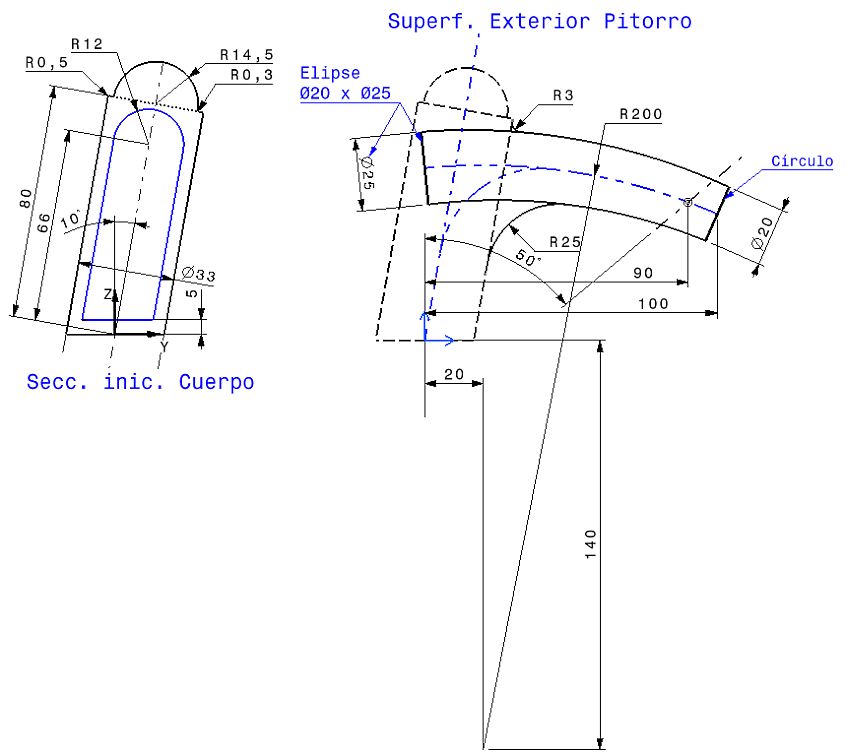

Para la primera pieza, damos los siguientes datos, para las Superficies, que son:

• Revolute’s.


• Multi-sections Surface: de medio círculo a media elipse.


• Variable Fillet: De radio 3mm a radio 35mm


• Fillet’s: De cierre en zonas planas.

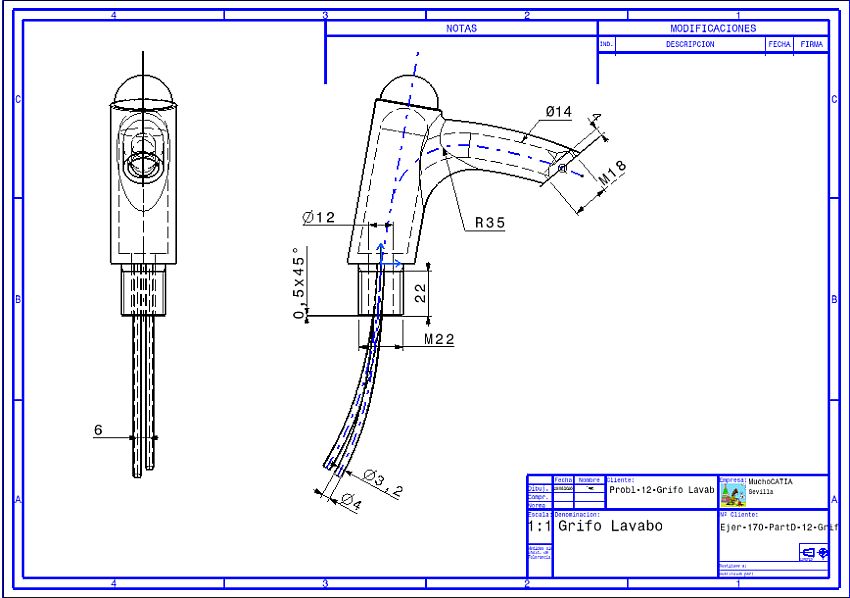

Y este es el Plano de la pieza, donde vemos:

• Aplicado el Sweep ( Ø14 Para interior pitorro)


• Los tubitos de Ø4 sin cotas en sus ejes.
