Probl_PartD-17-Pads_merge
Está Vd en: Ejercicios>>Sólidos
>>Ejercicio Nº169
EJERCICIO Nº169 (PartD) |
Probl_PartD-17-Pads_merge |
Probl. sobre Pad, Replace Face, Merge.h6> |

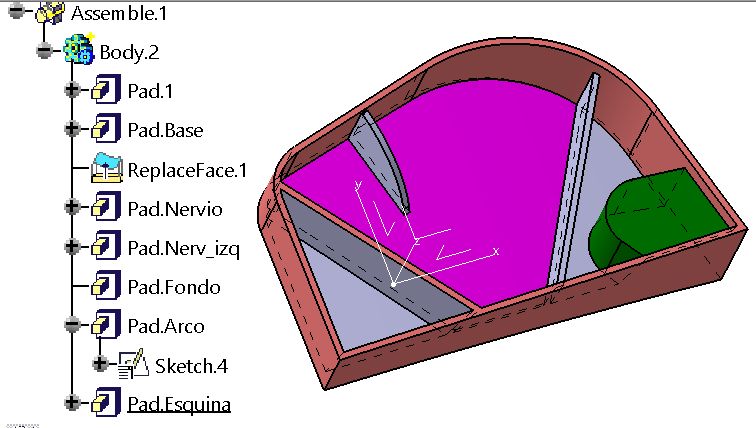

Vamos a dibujar una pieza, en sólido, todo en el mismo Body. Hemos empleado lo de la figura:
Sólo 4 Sketch y 7 Pad.
Y un "Replace Face".
No hemos puestos redondeados, para facilitar el trabajo.
El fondo, de color morado, es de espesor 4mm. Y el fondo de color gris es de 2mm de espesor.

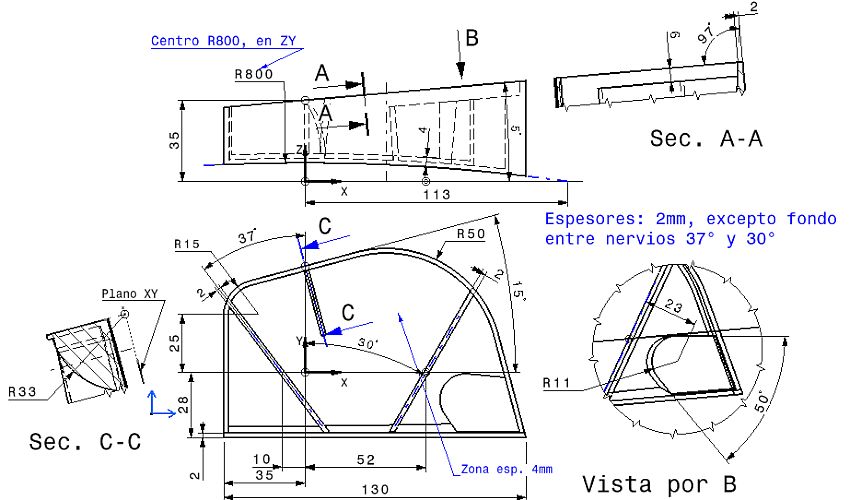

Y el Plano:
Ver lección sobre el comando Pad:
