Ejerc. 163: Ejerc-ShapeD-116-Tubos corrugados
Está Vd en: Ejercicios>>Alámbricos
>>Ejercicio Nº163
EJERCICIO Nº163 (ShapeD-Knowledg) |
Ejercicio con Wrap Surface |
Ejerc_116-ShapeD-Tubos |
Este ejercicio lo he aprendido de mi amigo José M. Couso. Gracias, colega.

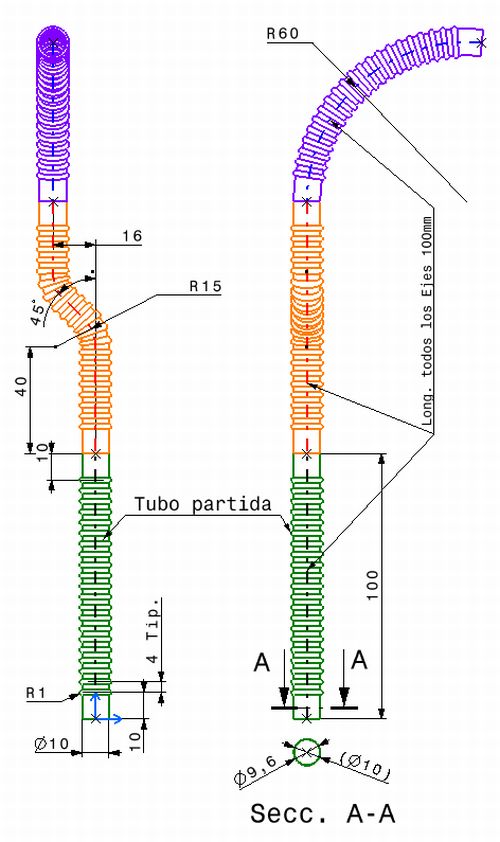

Partiendo de un tubo corrugado de eje recto (Verde), diseñar un conjunto de tubos, "deformando" el de tipo "recto", en tubos con eje en forma de S y otro en forma de arco circular. Como es una "deformación", todos tienen que tener, sus Ejes, la misma longitud.
Espesor: 0.2mm.
Longitud: 100mm (medido en curva)
Procedimiento:
Diseñar la superficie exterior del tubo Recto.
Generar los Ejes de los otros tubos, ya en su posición.
Dibujar los elementos necesarios para hacer transformaciones con el comando Wrap Surface.
Ver teoría aplicable: man0117-ala-wrap_surf
Y vídeo: CATIA V5-WrapSurface.mp4
Sevilla a 15/05/2026
