 A veces, para que comprendamos bien un comando, es necesario encontrar un ejemplo dónde aplicarlo, porque si no se nos queda la cara de: "Y esto ¿para qué sirve?" ¡Vamos a intentarlo!

1.- Deformar una superficie, en función de la deformación de otra. Wrap Surface.

 Algunas veces, se necesita crear una deformación en una superficie compleja, tal y cómo se deformaría una superficie "simple" (de Referencia) equivalente a otra que, hemos deformado (target).
 En este caso, es muy importante, tener claro que la posición y la longitud de ambas superficies (la que queremos deformar y la de Referencia) y la comparación entre la "Referencia" y la "target", influyen sobre el resultado.

¿Qué define la superficie "Target" respecto a la "Reference Surface"?

 Supongamos un curvado simple y empecemos con la Target: Al ser simple, es una superficie que define una serie de rectas "contenidas en un plano" que se dirigen al centro de curvado que queremos imponer. Y están definidas como "Las Normales a la Superficie Target" y se "equiparan" a las "equivalente" de la Superficie de Referencia.

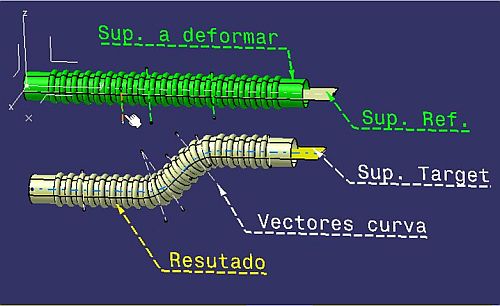

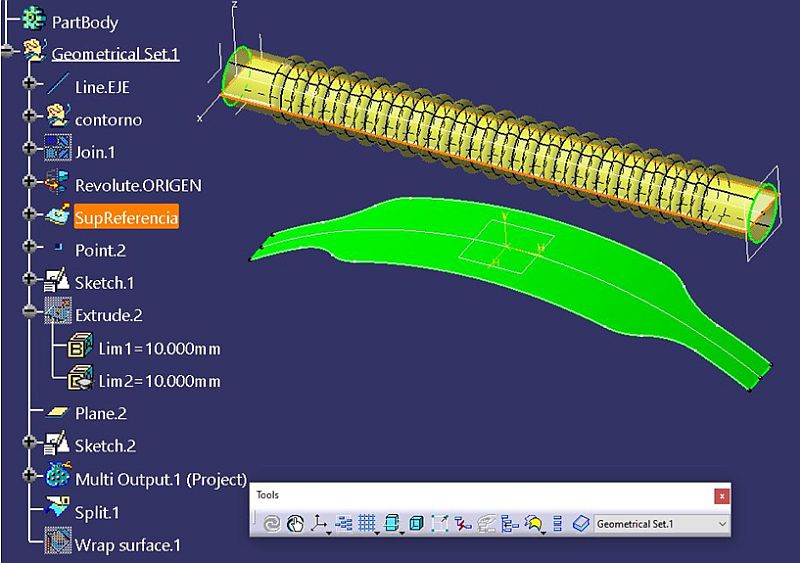

 Vemos la "Sup. Referencia", respecto a la "Sup. a deformar" es:

• La de "Ref". está colocada en el centro de la "deformar".


• Tiene el mismo "ancho" y (en este ejemplo) un poco mas larga que ella.


• Y es un simple "Extrude" (una sola faceta).


Por cierto: Un Split de una superficie simple deja de ser una superficie simple: Los parámetros "u" y "v", que define a la superficie, se ven distorsionado. Es como si CATIA obviara esa operación.
Y ahora comparemos la posición y tamaño de las Superf. Target y "Reference":
Son "equivalentes": misma "longitud" y mismo "ancho" (área).
Es como si tú le dices a CATIA:

• "Mira como yo deformo esta superficie de Referencia y la "convierto" en la Superficie Target". Pues tú haz lo mismo, señorita CATIA, con la "Sup. a deformar"


En la imagen anterior, vemos "claro" que sucede con la fibra más cercana y la más lejana (las contenidas, en este caso en el plano YZ): Una se dilata y otra se encoje.
¿Y las trasversales?
 Pues se supone que CATIA inventa un cálculo para obtenerlas, de forma lógica.

2.- Un ejemplo sencillo Válido. Wrap Surface.

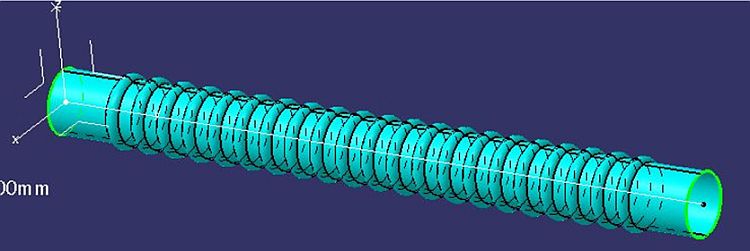

Se trata de deformar un tubo corrugado flexible lo más parecido a la realidad. Este es el ejemplo:

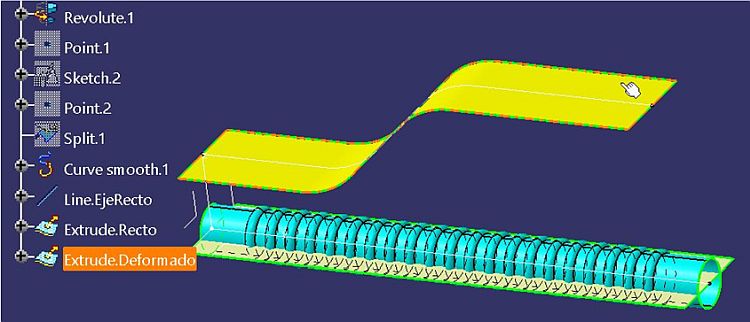

El procedimiento seguido es:
1.- Hemos obtenido mediante un Sketch, el perfil del tubo con los siguientes datos:

• Longitud 100mm y diámetro mínimo de 9mm, con radios de 1mm cada 4mm de separación.


• Y hemos hecho un simple Revolute, cuyo eje es la "Line.EjeRecto".


2.- Creamos un perfil con forma, con un Sketch. Ponemos un Point que determine la longitud "en curva" igual a del Eje Recto: 10mm. Suavizamos la curva cortada, con un Smooth.
3.- Hacemos sendos Extrude de anchura, por ejemplo 10mm, con la recta y la curva.

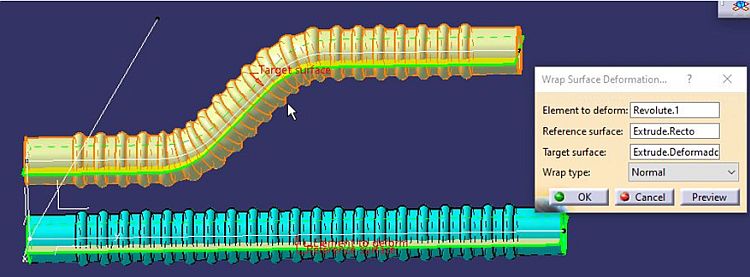

4.- Damos al icono Wrap Surface y seleccionamos:

• Element to deform: Revolute.1


• Reference surface: el Extrude.Recto (una superficie que define nuestras "normales").


• Target surface: el Extrude.Deformado: misma longitud misma anchura distintas orientación de normales (en dirección al centro de curvatura)

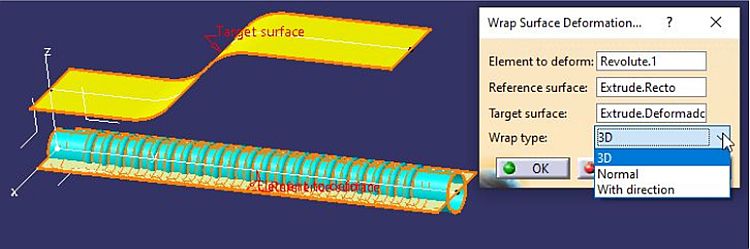

Y tenemos 3 opciones. Veamos:

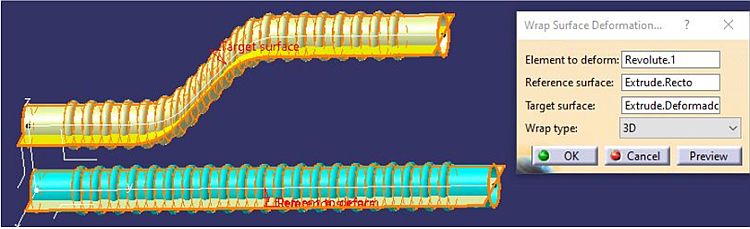

• Opción 3D;

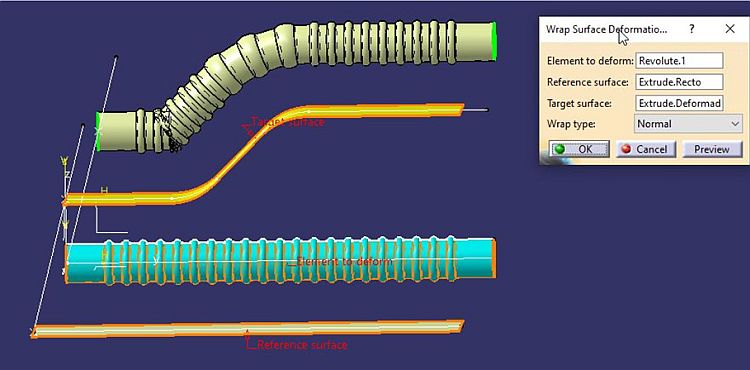

• Opción Normal: Esta es la buena en nuestro caso

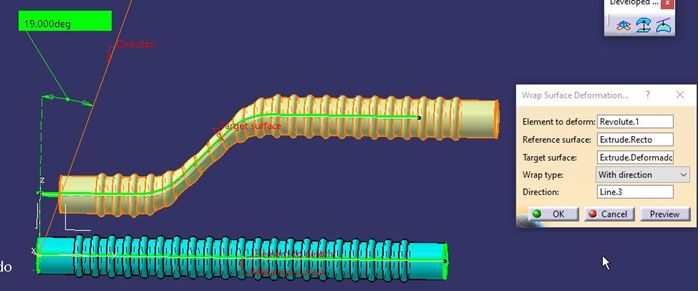

• Opción With direction:


 Lo interesante de nuestro ejemplo es que hemos podido hacer lo siguiente, que simplifica el resultado:

• La Superficie de Referencia es el Extrude de la recta del Revolute que deformamos y coincide su posición (origen y extremos).


Veamos que pasa cuando "no coincide" el origen (lo demás si): Hemos desplazado la recta (de la misma longitud) que genera el Extrude.Recto hacia abajo y hacia la izquierda:

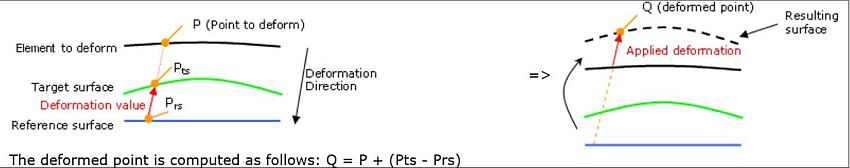

 Esto dice el Help, de CATIA V5- Release 27:

Yo  no lo entiendo muy bien…Pero puede que alguna persona le sirva (o ¿La IA?)

2.- Wrap Surface. Ejemplo Redondo a elíptico.
 Pensando en que las Relaciones de área (largo y ancho de cada la Referencia y la "Target") condicionan el resultado, he querido comprobar lo siguiente:

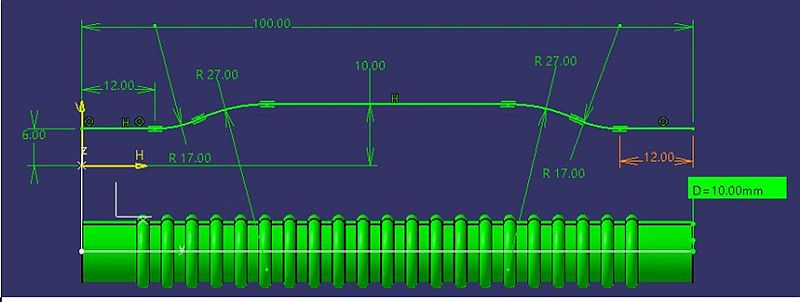

He dibujado un Extrude de 12mm de ancho y 100mm de largo, simétrico respecto al eje, para la Referencia.
El arco de radio 90mm y longitud del arco 100mm. Y he hecho un Extrude de 20mm máximo, pero lo he "recortado" dejando un "Split.1", s/imagen:

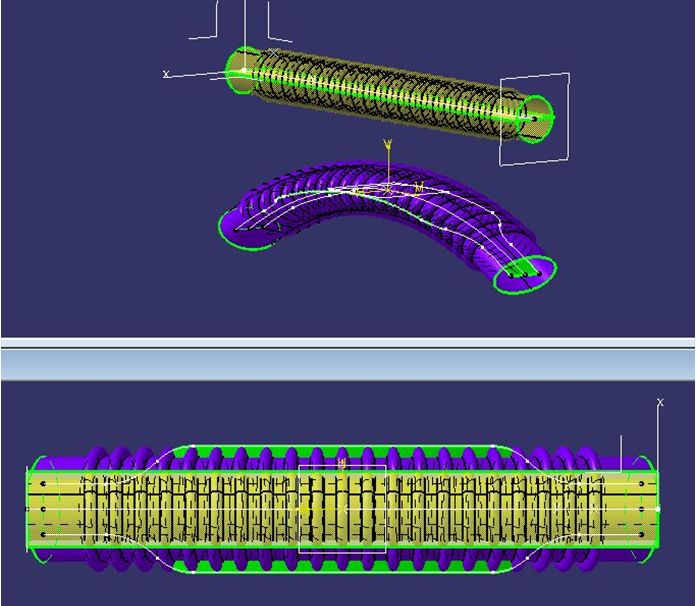

Ahora obtengo el Wrap y sale esto:

A CATIA le ha parecido muy complicado y sólo ha tenido en cuenta la "máxima anchura del Target", pasando olímpicamente del "Split.1".

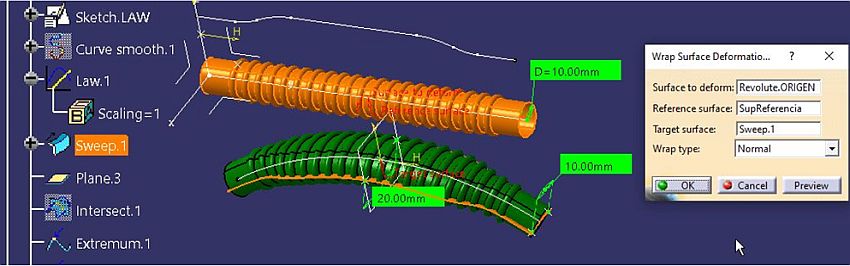

Vamos a engañarla: Ya sabemos que "tira de superficie base"… Pues hacemos una superficie Base que tenga longitud variable controlada con una Law.

• Partiendo del Sketch (que es un arco simple de long. 100mm).


• Hacemos un Sketch para Law. Y al salir, lo suavizamos. Y hacemos la Law.


• Hacemos una Sweep de tipo Lineal, y damos ley a las Length.1 y Length.2, según la Law.


Y… esa Superficie SI es "Simple" y la admite el Wrap.

¡Cosas hacen…!
¡Hay que saber de superficies ANTES de empezar con sólidos!

Ver Vídeo: CATIA V5-WrapSurface.mp4
