Ejerc_ShapeD-112-BancoPaciencia

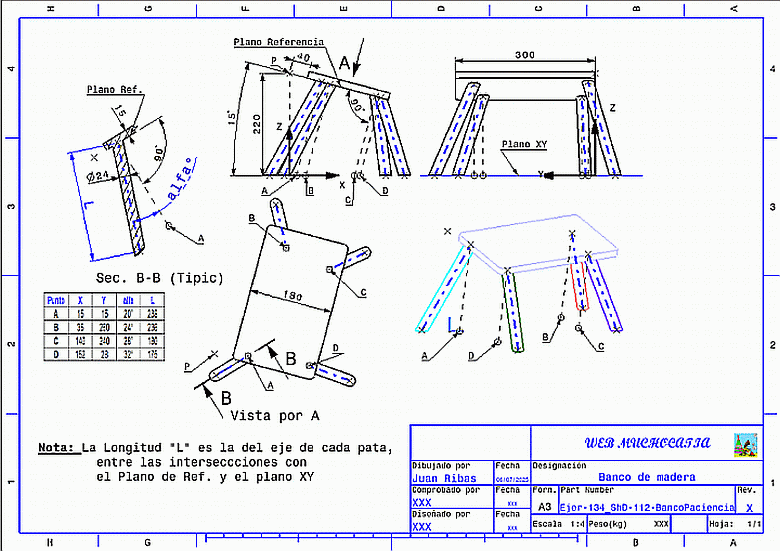

  El objetivo de este ejercicio es aprender a manejar ángulos y longitudes, usando conos para casos como este,



Este sería el proceso:



1.-	Cremos los parámetros y dibujamos los puntos: A (x=15 y=15) B (x=35 y=260) C (x=140 y =240) D( x=152 y=28)
2.-	Creamos el Plano de Referencia, por un Punto (x=0; y=0; z=220mm) y una recta horizontal por el punto, formando 15° con el XY
3.-	Creamos las rectas nórmales, por esos 4 puntos, hasta el Plano de Referencia y obtenemos sus extremos

El resto... te lo dejo para que lo pienses...O veas el vídeo



Ver vídeo: Ejerc-134_ShapeD-BancoPaciencia.mp4
