Probl_133-ShapeD- Aire_Acond_Radio

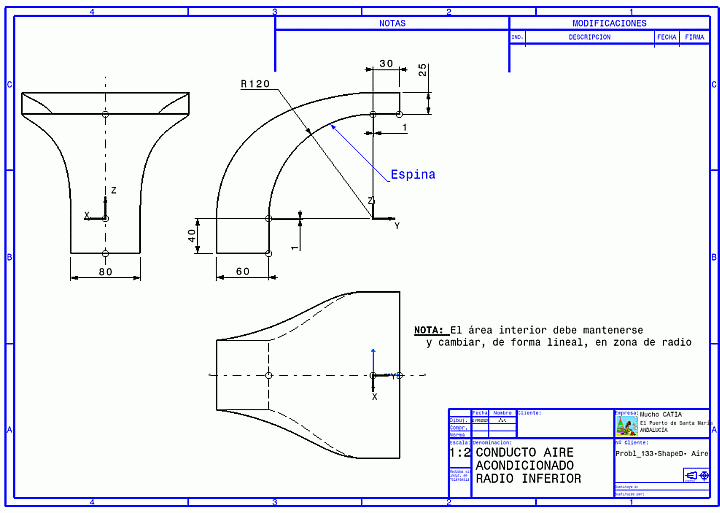

  El objetivo de este ejercicio es aprender a manejar el comando Adaptive Sweep para casos como este, que requiere fómulas



Este sería el proceso:



1.-	Cremos los parámetros alto=60mm : ancho=80mm : area=alto*ancho : AltoFin=25mm: R=120mm: L_Hor=30mm :L_Vert=40mm

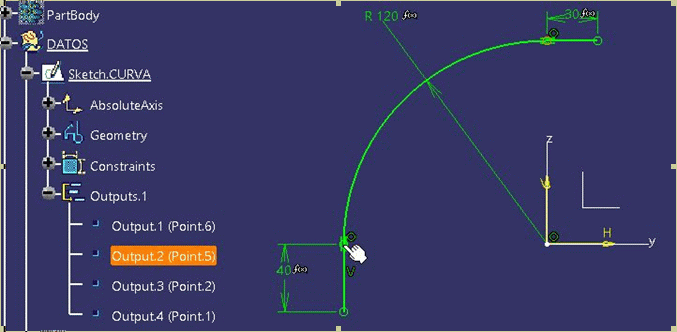

2.-	Apoyándonos en los Sistemas de Ejes, creamos un Sketch en el plano yz, con las dos rectas y la curva de radio “R”. Externalizamos los puntos extremos de rectas y tangencias
3.-	Hacemos una Smooth del Sketch completo. Esa curva la usaremos como Spine y la identificamos como Curve smooth.ESPINA



4.-	Cremos un Plano Normal To Curve, a la “Curve smooth.ESPINA”, en el extremo inferior
5.-	Creamos un punto a 1mm hacia la zona (digamos prismática) vertical, siempre fuera del círculo. Y otro idéntico, en la horizontal
6.-	En un G. Set “RESULT” dibujamos un Sketch, de tipo “Positioned”, con estas condiciones
*	Reference: El Plano creado
*	Origin: “curve intersection” = “Curve smooth.ESPINA”
*	Y en él dibujamos lo siguiente:

  o Un rectángulo simétrico, con un lado horizontal coincidiendo con el H del Sketch

  o Acotamos el horizontal a 60mm

  o o Y el vertical con fórmula que apunta a la cota de 60mm

7.-	Salimos del Sketch, y damos a “Adaptive Sweep” y seleccionamos la Curva Guía igual a la espina y el Sketch con el rectángulo

  o Y seleccionamos, en orden, los puntos creados

  o o En cada Section, damos valores. Por ejemplo: en las tres primeras secciones son estos: Ancho=80mm: Alto=60mm

  o o Y en las última tres son estos otros: Alto=25mm y Ancho = (4800mm2 / 25mm = 192mm‬)



Ver vídeo: Ejer-133-ShapeD-Tubo_Aire_Radio.mp4
