CATIA V5. Ejercicio nº 12: Mango de Manivela

Está Vd en: Ejercicios>>Sólidos solidos y Alámbricosalambrico>> Ejercicio 12: Mango de Maneral

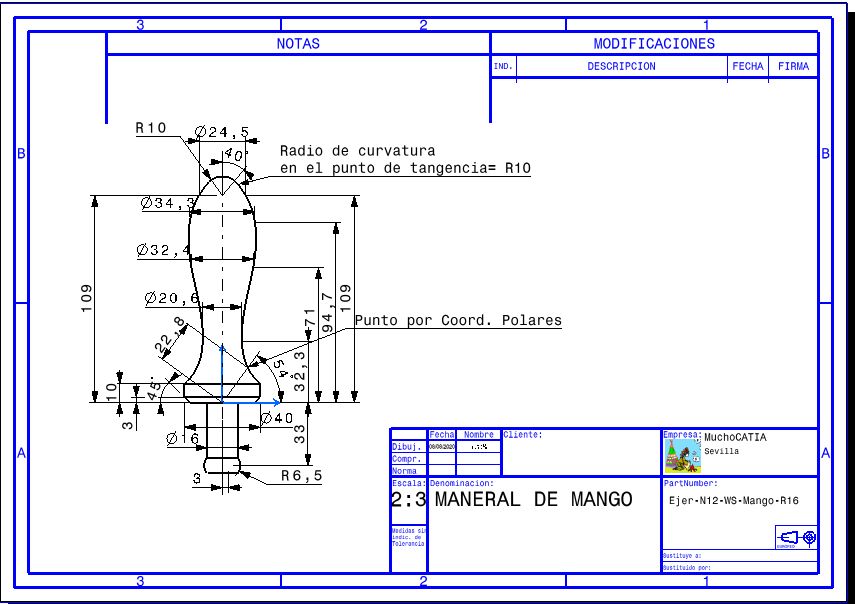

  Ejercicio nº 12
Problema sobre Sketch, Shat.

Ejer-N12-WS-Mango



Este ejercicio es parte del conjunto presentado en el Ejercicio 12-Manivela

Ahora vamos a crear el CATPart correspondiente el Mango para la Manivela mediante el mismo icono que el anterior.



•    Salvamos el CATPart creado con la opción FileflechaSave Management...
 Nos cambiamos al entorno Assembly (OJO) mediante el doble clic sobre el nodo raíz.
  Si hemos partido del Conjunto, añadimos un nuevo CATPart al conjunto al que llamaremos: Ejer-N12-WS-Mango.CATPart. A la pregunta de “si queremos definir nosotros el origen (SI) o que tome el mismo origen que el del conjunto (NO)” diremos SI y seleccionaremos un vértice cualquiera cercano al lugar donde se ubicará.

  Si no hemos partido del Conjunto, simplemente creamos un nuevo Part y le damos ese Part Number.

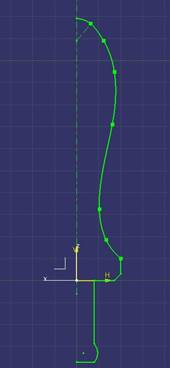

1.-   Creamos un Sketcher Posicionado, con soporte en el “yz plane” con esta geometría. Es importante colocar el dibujo de tal forma que después, los Ejes Absolutos, nos ayuden a posicionarlo en el Conjunto,


•   Como se ve está compuesta por una  “Spline” (de 7 puntos) y varias rectas y un arco de círculo que semeja el “Recalcado” para que el mango no se salga.









2.-   Crearemos primero un Punto creado por Coordenadas Polares (Radio=22.8mm; Angulo= 54°) y después con constraint de “Fix” si no queda fijado.
3.-  Posteriormente creamos, mediante el comando “Profileimg: profile , el contorno formado por rectas y un arco. Y lo acotamos.



  Las cotas de la Spline están puestas para comprobar que el visitante conoce esos comandos.



4.-  Creamos una Spline, con un último punto (cercano al radio de 10mm y ángulo, que define su arco, de 40°). Ese punto tiene condición de tangencia con el arco y condición de curvatura igual al arco (R10).
5.-  El segundo punto será el punto que hemos dibujado ya.

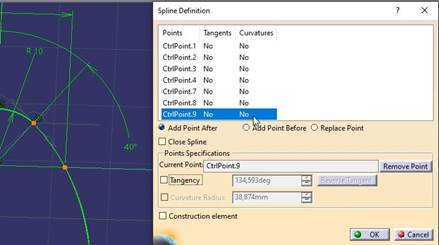

6.-  El procedimiento para terminar la Spline es editarla, dando doble clic sobre ella. Tener cuidado que queda activado las opciones de Añadir Después/Antes o Reemplazar Puntos.
7.-  Seleccionamos, en la lista el punto final (cercano a al arco de radio 10)



Ir arriba





8.-  Activamos la opción “Tangency”, lo cual nos permitirá activar la de Curvatura. Y añade una flecha en el 3D que representa el vector de la tangente.
9.-  Activamos la opción “Curvature Radius”, y damos el valor del Radio: 10mm.



   La condición es que esté perfectamente relimitado y que empiece y termine en el eje Z.

10.-   Comprobamos que el contorno está perfectamente cerrado.
11.-  Creamos una línea de tipo “Axis”, coincidente con el eje V. Esta línea la usaremos para acotar los diámetros. Seleccionamos el punto a acotar y esta línea y, mediante el menú contextual, damos “Radius /Diameter”.

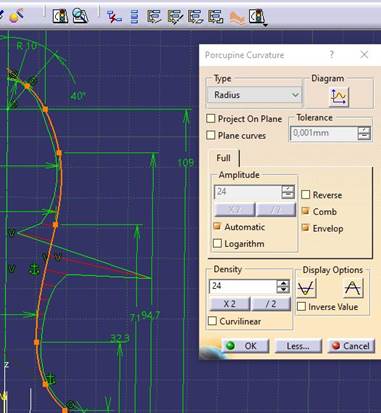

12.- Si tenemos la Release 27, podemos hacer un análisis de curvatura de la Spline.



13.-     Con este Contorno, salimos del Sketch y, en el módulo del Part Design, hacemos un “Shaftimg: shaft tomando como eje la línea “Axis” que me propone y como contorno el Sketch.







img:conjunto

Ir arriba



Dado por El Juanri, en El Puerto, a 08/08/2020
