CATIA V5. Ejercicio nº 12: Conjunto Manivela

Está Vd en: Ejercicios>>Sólidos solido alambrico>>Ejercicio Nº12-Nivel 1.

EJERCICIO Nº12

Ejercicio de WireFrame & Surface

Ejer-N12-WS-MANIVELA


  Este ejercicio se compone de tres partes:

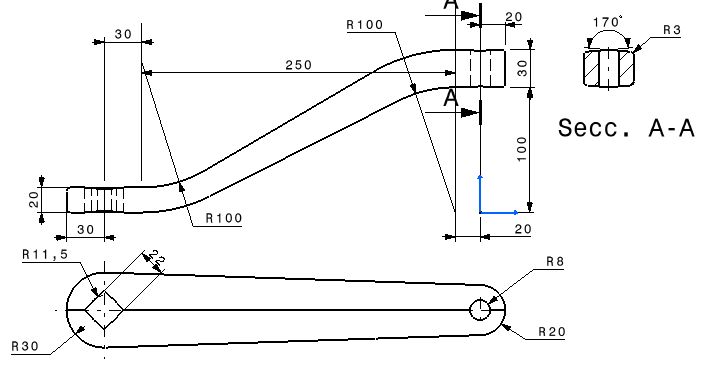

•   La manivela en si.
•   El cuadradillo.
•   El mango.
•   Y el montaje del conjunto.

  Se trata de diseñar una Manivela que está formada por varias sub-piezas soldadas o remachadas. El diseño se hará de forma parecida al proceso de fabricación, y por lo tanto las agrupaciones en Part´s y Bodys se harán con ese concepto.
  Como está formada por varias piezas, debemos crear un conjunto donde insertaremos tres CATPart´s.

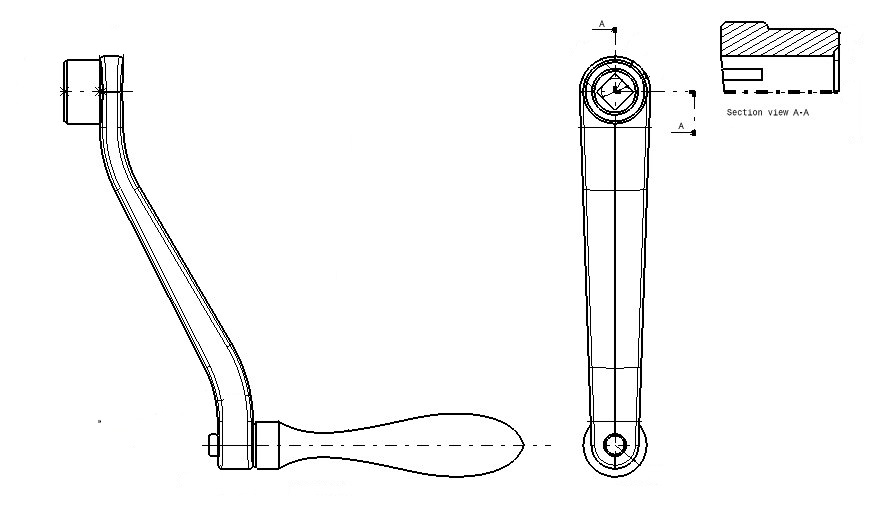

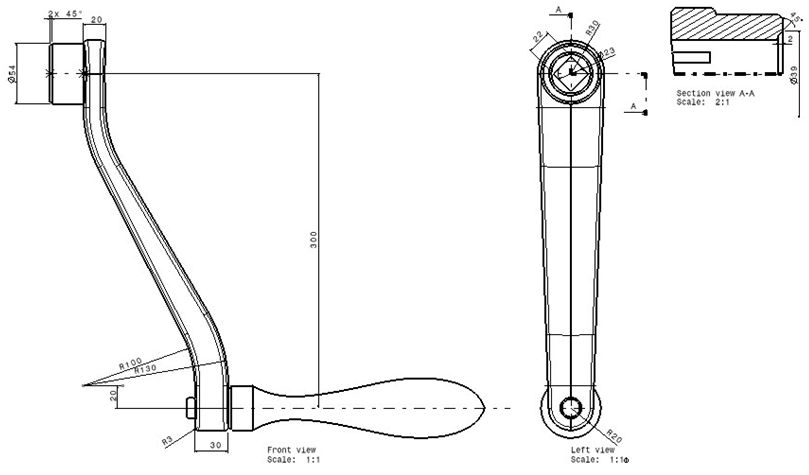

dibujo del conjunto

1.- Damos Fileflecha NewflechaProduct.
2.- Ponemos como nombre del Product: Ejer-N12-WS-MANIVELA.

 Si quieres seguir el ejercicio completo, deberás poder acceder al Nivel JR1: Ejercicio-12-Nivel 1.html


Funciones: Pocket, Constraint Contact
