Probl_113-ShapeD-ConstraintsVector
Está Vd en: Ejercicios>>Alámbricos
>> Constraints sobre puntos tipo Datum
| Problema: Constraints Datum | Probl_113-ShapeD-ConstraintsVector |

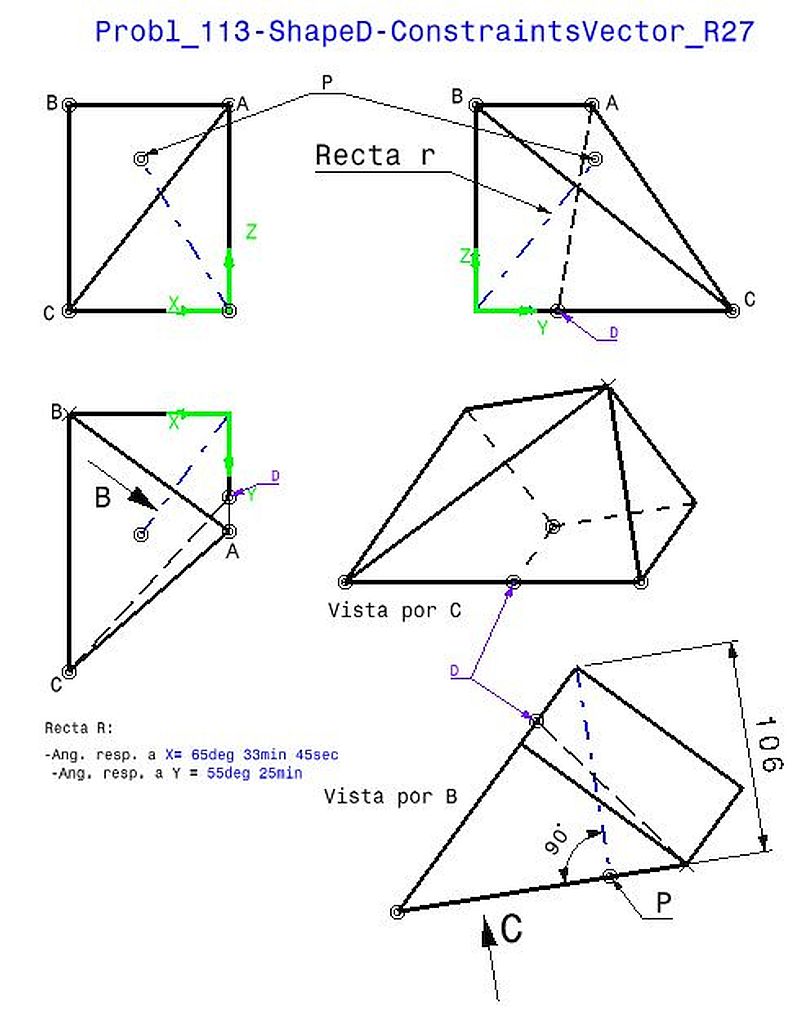

Se trata de crear sólo las aristas de un sólido.
En este problema usaremos constraints con Puntos de tipo Datum. Crearemos parámetros para los ángulos y sus cosenos (para facilitar el trabajo). NO se usarán Intersection. Sólo 1 Point, dos Plane y varias rectas.
La recta r viene definida por:
Angulo respecto de X= 65deg33min45sec
Angulo respecto de Y= 55deg25min
Longitud= 106mm. Tendrás que usar cosenos.. creo
Sevilla a 20/11/2021
 |
