Ejercicio 102- Multi pentágonos

Está Vd en: Ejercicios>> Alámbricosalambrico>> Multi Pentágonos, dibujando sólo uno.



Sortear los problema de inestabilidad del Sketch.

Transform. +Volumen+Solid. Probl_108-ShapeD-Multi_pentagonos_Joserra



  Sobre un ejercicio anterior, donde vimos que, si queremos “mover” con algún método una determinada geometría dibujada en un Sketch, podemos encontrarnos que esa geometría “se escogorcia”.

  Es decir: Un Pentágono dibujado en un Sketch, si no “movemos” el centro, no suele tener problemas. Pero si el centro de ese pentágono coincide con un punto exterior y desplazamos este punto… puede ser “aleatoriamente catastrófico”.



  El Problema en cuestión es : Probl_PartD-16-Placa_oval_6_div ( ejercicio100.html)

  Para que no nos pase esto, os vamos a dar la siguiente pista:

►  Tener un solo Sketch donde se dibujará un pentágono que “no se desplazará”.
►  Fuera del Sketch, obtener el resto de los huecos, pero no volviendo a dibujar el pentágono y el circulo de los huecos.
►  Podemos recurrir a volúmenes, como he hecho yo.

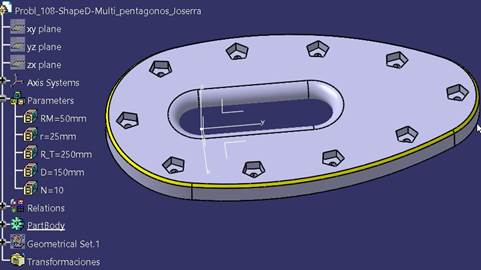

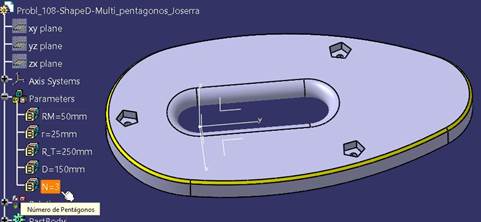

   Pues bien: Este nuevo problema, que plantea José Ramón Cornejo, es que, además, el número de pentágonos (con su cilindro central) pueda variar entre 10 huecos y 3 huecos, con un parámetro “N”:







Participa y envíame tu solución.

Mi agradecimiento a José Ramón Cornejo
