Está Vd en: Ejercicios>>Sólidos y Alámbricos>> Placa oval, curva de centros con 6 divisiones .



Problema sobre la Función Sketch y/o Generative S. D.

Sketch, Parameters, Pad.

Probl_PartD-16-Placa_oval_6_div

¿Somos capaces de hacer esta pieza con UN SOLO Sketch?

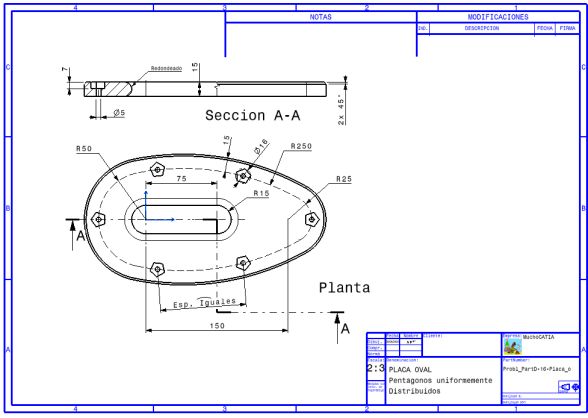

   Se trata de hacer una placa que tiene una curva, que define el centro de 6 huecos pentagonales, a igual distancia medida en curva.





Tenemos que tener 4 parámetros, para que puedan ser variables (dentro de unos límites, ¡claro!) :



•	RM	= 50mm (radio mayor)
•	r	= 25mm (radio menor)
•	RT	= 250mm (Radio tangente a los otros dos)
•	D	= 150mm (Distancia entre centros del radio mayo y menor)
	•	Los pentágonos están inscritos en un círculo de diámetro 16mm







  Si lo necesitamos, podemos crear geometría alámbrica (que no sea Sketch) y más parámetros.

¿Por qué digo “dentro de unos límites”?

 Pues como comprenderéis el radio Tangente de 250mm NO admitiría que la distancia “D” sea mayor que ( (250*2) - (50+25) = 390mm) porque no podría ser “tangente”..... por ejemplo. Hay más condiciones...

Nota:

Este ejercicio está pensado para “reflexionar” sobre cómo solucionar el problema de hacer Puntos en Curva (en forma geodésica) dentro de un Sketch. Lo haremos en dos versiones:



►	Como la Release 20 no permite cotas en geodésicas, lo hacemos con Sketch (por supuesto) más elementos alámbricos. Es un procedimiento más robusto.
►	Como la Release 27 si lo permite, lo hacemos con Sketch (por supuesto) y fórmulas sin elementos alámbricos. En este caso los valores de los parámetros están limitados por las siguientes condiciones:
	•	La longitud de la curva, de radio RM debe ser menor que un tercio de la longitud total (las tres curvas).
	•	Los dos puntos centrales, deben estar sobre la curva de Radio (RT)

   Si estas condiciones no se cumplen, nos debe salir un aviso (Check).

Dado, por El Juanri, en Sevilla a 30/08/2020

Revisado 21/09/2020



Dirija sus preguntas a: juanri@muchocatia.es

CATIA V5 R27
