Cómo copiar Sketch u otras Features e incluso Bodies

     Está Vd en: FAQ>>Gen. Shape Design alambrico>> 123 Copiar unSketch, para reutilizarlo.



  En un Part, tengo un Sketch y quiero hacer, en el mismo Part, otro igual, pero cambiando y eliminando elementos del Sketch ¿Cómo puedo hacerlo?



  El problema que creo que tenéis, la mayoría de los usuarios, es que pensáis que “lo importante son los sólidos” y no estudiáis, a fondo, el Generative Shape Design.

  Lo más sencillo, porque lo trae CATIA V5 por defecto, es lo siguiente:



1.-   Vamos al módulo Generative Shape Design, y en la paleta “Replication” (esa que nunca usáis.. SI… esa misma), damos al icono “Duplicate Geometrical Set”, que en la Release 27 se llama “Duplicate Geometrical Feature Set”. Se nota que ® Dassault S. se ha dado cuenta con el antiguo nombre el “personal” no sabía que su utilidad era más amplia.sabelo todo
  img: paleta

  CATIA se queda esperando que le digamos de qué Window, que contiene a qué Part, que contiene al elemento a copiar.

2.-  Y seleccionamos el Sketch que queremos copiar.

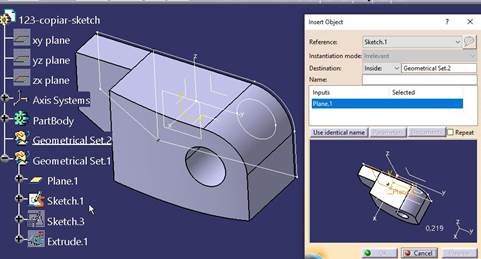

3.-   Nos sale el mismo panel que nos saldría si queremos insertar una User Feature o un Power Copy:
    img:Panel power copy





Los campos, del panel, son:



Ir arriba

  Reference:   El elemento que deseamos copiar, que NO tiene por que ser alámbrico. ¡ESA es la gran ignorancia!
 Instantiation mode:  Modo de hacer la instancia que, como vemos, no tiene importancia.
 Destination:   En qué G. Set o Body queremos colocar la instancia (vamos: la copia)
 Name:   Si queremos darle un nombre particular.
 Inputs:  La lista de los padres de ése “elemento de Referencia”, que puede ser una Feature o un Body (en su más amplia accesión)





  En nuestro caso, podemos darle una ubicación en otro “Body”, y podemos.. o nó (cómo me gusta decir “o NO”):

  ►    Seleccionar, para cada línea de “inputs”, cuál es el “Input” del nuevo “padre”, eligiendo (en este caso) un plano soporte distinto. O dejarlo como está y sería el mismo padre.
5.- En caso que el Sketch fuera del tipo “Positioned”, podrían aparecer mas “Inputs”, como este caso:





  Esta es la forma, usando la utilidad que trae CATIA V5, por defecto.



 pregunta Pero Juanri: ¿No es más corto seleccionar el Sketch y teclas Control+C flechaControl+V?



  Pues si lo que deseas es el mismo Sketch, con el mismo plano soporte y el mismo Punto de origen, la verdad es que SI. Mírate la FAQ https://www.muchocatia.es/nivel0/008-copiar-sketch.html donde viene esta opción “antigua”.

  Todo esto es suponiendo que No queremos mantener link, con los elementos que se nos queden en el nuevo Sketch, ¡Claro!

  Si queremos mantener el link con algunos objetos de la geometría del anterior, no tenemos más remedio que proyectar esos elementos, opción que No debemos prodigar porque:

•   Requiere que el Plane soporte del nuevo Sketch, sea el mismo o paralelo.
Los objetos que se crean en el nuevo Sketch, son “desagradables” de manejar (relimitar por ambos lados, etc.)



pregunta Juanri: Pero si usamos el Copy/Paste después podemos modificar el tipo de Sketch, su origen y su Plano Soporte, ¿no?



  Si. Siempre podemos modificar los padres de cualquier feature, y el Sketch no es menos. Pero en ese caso, lo más rápido es usar el comando “Duplicate Geometrical Feature Set” y no tenemos que modificar.


  Esto me trae a la cabeza lo que me pasó con un “individuo”, que durante 5 años fue “coincidente laboral” mío (nunca llego a la categoría de “compañero) , granadino por mas señas, que se inventó un procedimiento churretoso de copiar Body’s de prensillas, usadas en Control Numérico, para ponerlas una vez más abiertas y otras más cerradas, en el mismo Product, cuando el propio módulo de Control Numérico, previendo este caso, convertía AUTOMÁTICAMENTE, los Product’s en “conjuntos Flexibles”. Y lo malo es que su jefe le daba la razón.

¿Motivo para no usarlo?Eeeee. Que nó me convence”… decía ese individuo”. Esa razón es convincente. Igual que lo es “no me da la gana”. Nada que objetar. Yo NO era el jefe, si no el Jefe de Formación... pero si no quieren aprender..

Ir arriba

En Sevilla a 08/03/2020

P. D.: Hemos creado un vídeo, sobre dicho comando, relacionado con esta FAQ: CATIA_V5-Leccion_2-Sketch.mp4

En El Puerto a 09/04/2020
