008_Copiar un sketch "Positioning"

Está Vd en: FAQ>>Part Design solidos>>008_Copiar Sketch.



  Tengo un Sketch cuyo contenido he de repetir, pero con distinta orientación. ¿Puedo utilizar lo ya dibujado?



 Efectivamente. CATIA V5 está pensada para reutilizar el diseño. NO hay que inventar la rueda todos los días. Se puede copiar con bastante facilidad un Sketch y, cambiándole la orientación en la copia, obtener otro. Pero el Sketch debe estar hecho con la opción correcta y no tener “link´s externos”. Me explico:
iconos sketch Existen dos tipos de Sketch El primero obedece al comando “Sketch” que es de tipo “Sliding” (deslizante) y el segundo esicono sketch positioning del comando “Sketch with absolute Axis definitions". En este último, debemos definir:

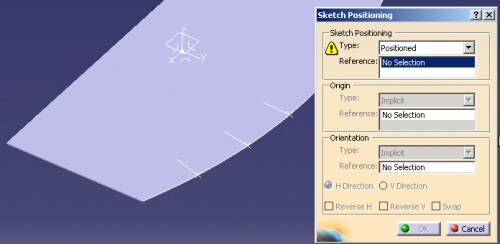

referencia del sketch Sketch Positioning:
Type:Positioned"
Reference: el plano que usemos para soporte. Evitar que sea uno de los planos de Referencia.
origen sketch

Origin: Tenemos varias opciones: Punto de intersección de una curva con el plano del Sketch; Intersecc. de dos líneas; Punto medio, etc. Elegimos
Type: “Projection Point"
Reference: Elegimos el punto respecto al cual vamos a acotar.

orientacion sketch

Orientation: También existen otras opciones.
Type: Parallel to line"
Reference: Elegimos la línea que queremos que se alinee con alguno de los ejes, Horizontal o Vertical.

Hdirection o Vdirection : Eje que queremos que se alinee con la línea indicada.



  Una vez definido todo damos al botón OK.

   Dibujamos en el Sketch, por ejemplo:

sketch de partida

 Atencion El acotado debemos hacerlo con referencia A LOS EJES del Sketch, no a las líneas.

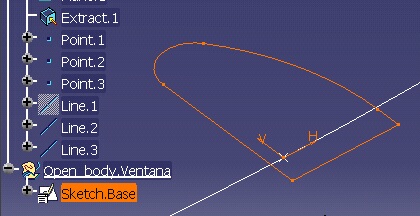

sketch copiado

Y procedemos a copiar:



•   Seleccionamos el Sketch, al que hemos llamado “Sketch.Base", y damos a las teclas Crtl + C (Copiar).
•  Damos a las teclas Ctrl + V (Pegar) y en el árbol nos aparecerá una copia:

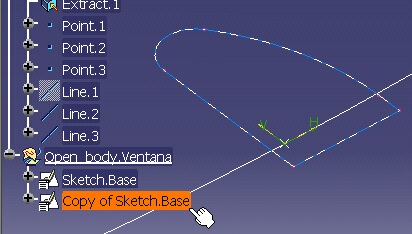

modificar la copia  Como vemos la copia se ubica “encima" del original

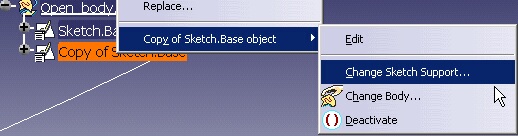

  Colocamos el cursor encima de la Copia y con el botón derecho sacamos el menú:
Y seleccionamos “Change Sketch Support.."

cambiar el soporte de referencia

Y nos aparece el menú anterior: “Sketch Positioning".
En esa ventana cambiamos:

•   Origin Reference (Point.1 por otro punto).
•  Orientation Reference (Line.1 por otra línea).
•    También podríamos cambiar el Plano, aunque en este caso no es necesario.


Y DEJAR ACTIVA LA OPCION “Move Geometry"

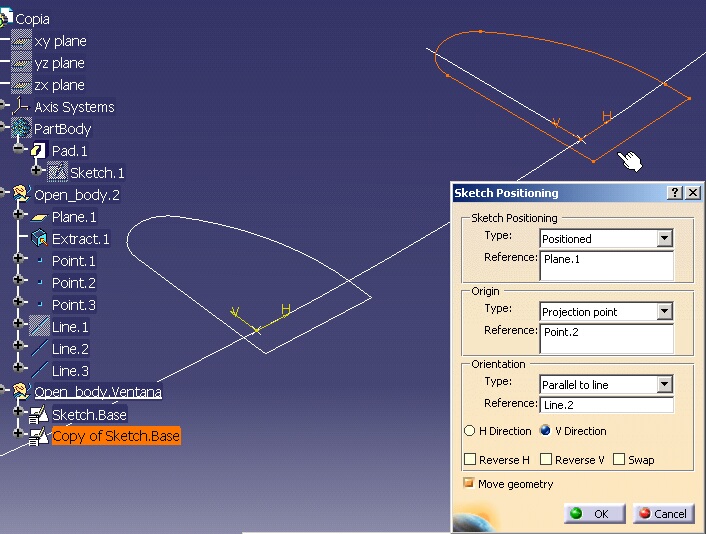

Este es el resultado:

sketch reposicionado

  En CATIA V5, en la Release 26, el icono del árbol, que nos indica que el Sketch es de tipo “Sliding”, está representado por este icono, con una S: icon_Sketch_Sliding

   Existe una opción más elegante y completa, explicada en la FAQ 123-Copiar y Pegar un Sketch

Ir arriba



Revisado el 08/04/202 (Jueves Santo y encerrados)
