062_Romper un sketch (breack). Uso del comando Multi-Pad o el Pad.

Está Vd en: FAQ>>Part Design solidos>>062_Romper un sketch.



  He usado otros software (Solid Work, etc.) y veo que CATIA V5 no permite usar los Multi-Pad. ¿Por qué?




  El objetivo de este ejercicio es analizar si es mejor, con CATIA V5, en determinadas ocasiones, usar el comando Multi-Pad o Pad con un sólo Sketch y usando la opción adecuada.



  Primero, exponer que es muy conveniente crear los menos Sketch posibles, por los siguientes motivos:

•     Cuando recibimos un dibujo, nos lo dán en “un solo papel” y no en varios trozos.
  Es como cuando nos hacen una foto: No nos dán las orejas por un lado, la naríz por otro y la boca por otro, porque si no, tendríamos que poner “relaciones” entre ellos para que coincidan. Y ¿dónde estarían esas “relaciones”?
  Si vamos a comprobar cotas (o relaciones), es muy fácil si tenemos todo dibujado en un solo Sketch.
  Es más fácil relacionar unas medidas con otras.

  También vamos a explicar “D e t a l l a d a m e n t e” el porqué se necesita hacer “Break” en las líneas, caso de usar un solo Sketch.

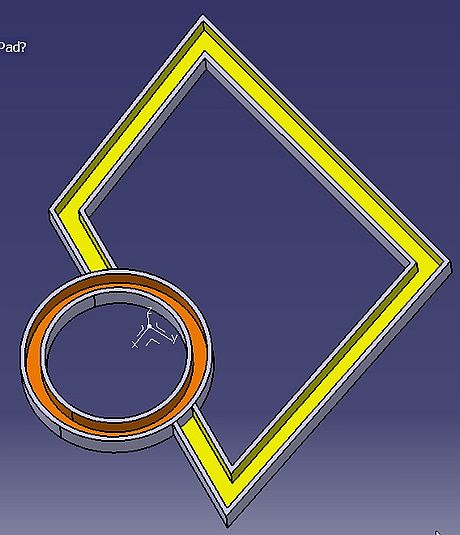

  La siguiente figura nos aclara el tema:


062_BreakSketch-01.jpg detalle



  ¿Es posible que una persona, que circule por la “calle amarilla”, pueda “cerrar el circuito” (volver al punto de partida) pasando por las calles naranjas? No ¿verdad? ¿Por qué? Pues porque, aunque esté perfectamente “acoplada” la calle amarilla a la naranja, no hay ninguna “rotura” en sus laterales por donde podamos entrar.

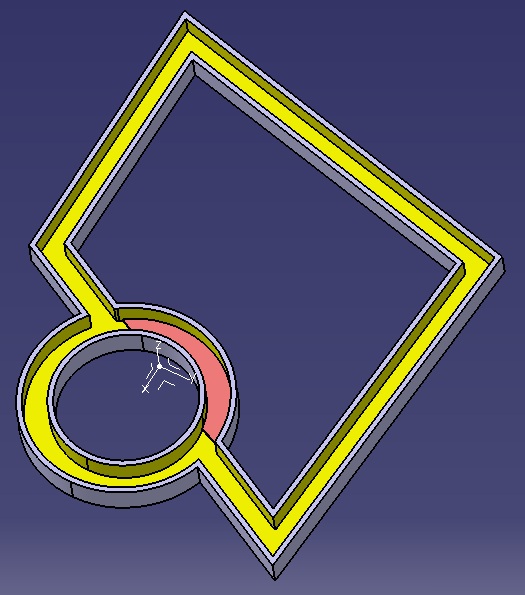

 ¿Cómo debería ser entonces? Algo parecido a esto: al circular por la zona amarilla y llegar a la “intersección con el círculo” y EXISTIR UNA ROTURA  precisamente en ese punto, podemos optar por circular por la parte del círculo naranja o la amarilla. Supongamos que es la amarilla: en ese caso hemos “cerrado el circuito”.
rotura en las uniones



  Pues si esto está claro, CATIA V5 necesita para definir un Pad o un Pocketcircuitos cerrado” a no ser que usemos la opción “Thick”, pero eso es otra cosa y no un prisma simple. No obstante, cuando el programa llega a la encrucijada preguntara algo así como: ¿Pepe: Por donde tiramos? ¿A la derecha o a la izquierda?



  Y eso como se traduce en CATIA V5:

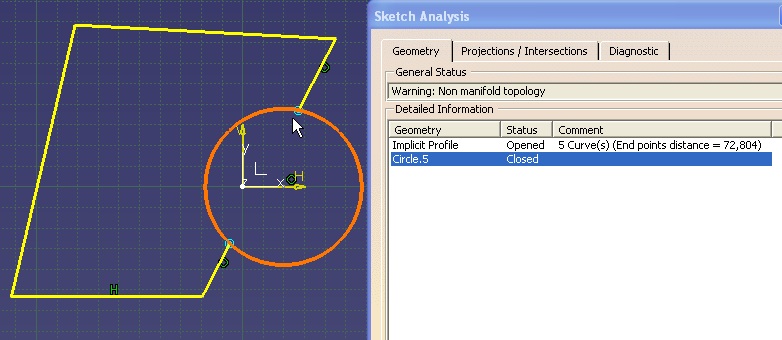

  Fijarse en este Sketch: está compuesto por dos contornos: uno abierto (el amarillo) y otro cerrado (el circulo), como podemos comprobar usando el comando (dentro del Sketch)  “ToolflechaSketch Analysis”. En él se ven los puntos de los extremos “libres” con un circulito.

Ir arriba

sketch sin cortes

  Vamos a emplear el comando “Breakicono Breack.



1.- Seleccionamos el icono del comando, sin tener nada seleccionado.
2.- Seleccionamos el círculo (elemento a cortar).
3.- Seleccionamos una de las líneas que coincide con el círculo, en nuestro caso la de arriba (elemento cuya intersección define el corte).

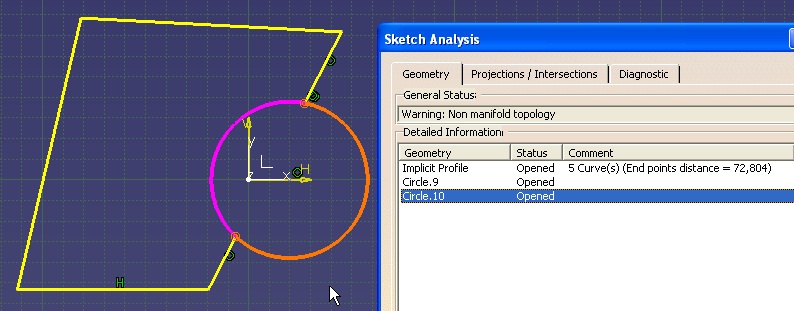

4.- Repetimos la operación con la línea de abajo. Si volvemos a analizar:


verificacion

 Y ahora vamos a hacer el ejercicio sin Multi-Pad:

5.-  Damos OK al Sketch, salimos y no debemos tener NADA seleccionado cuando hagamos clic sobre el icono Pad. Para ello ya sabéis que se hace clic en cualquier lugar de la zona gráfica sin figuras.

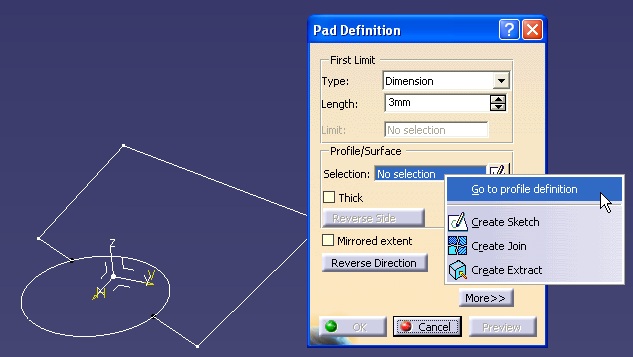

6.-   Hacemos clic, por lo tanto, en el icono Pad y colocamos el cursor sobre el campo “Selection” y con el botón derecho damos: “Go to profile definition” y nos aparece una ventana.



  opción Goto profile definition

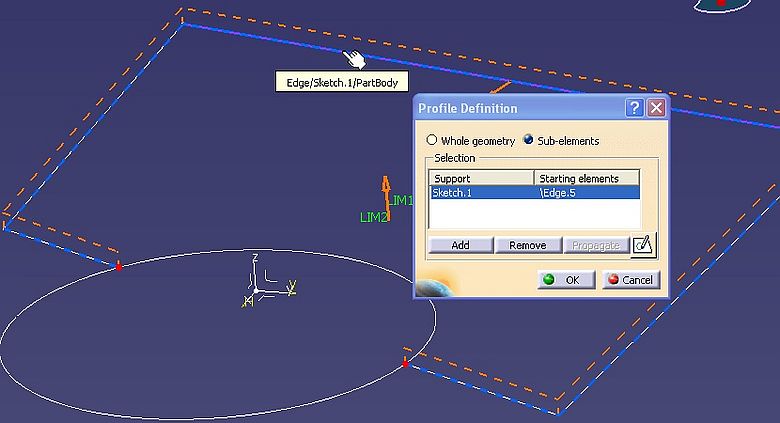

  Y teniendo activado la opción “Sub-element”, seleccionamos las líneas/curvas necesaria que definan “un contorno cerrado” o dicho de otra forma “que cierren un circuito”.



  Al hacer clic en UNA SOLA Línea (la primera línea del fondo, por ejemplo, que queda de color azul y línea continua), el resto de las líneas quedan seleccionadas (líneas de puntos azul), dado que no hay dudas de por “donde tirar”, pero cuando llega al punto de intersección, se detiene a la espera de la siguiente selección; Ahí es donde, CATIA V5, pregunta “Pepe: ¿por donde tiro?”

  El contorno de trazos rojo, nos define el contorno del Pad a la altura que tenemos predefinida. Y vemos que ese contorno aún es abierto.

Ir arriba

por donde

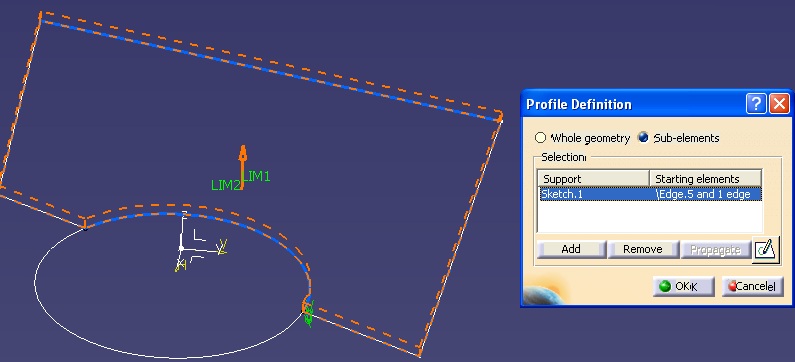

  Seleccionamos el tramo de círculo que queda por el interior cerrando el perfil.

sub elementos

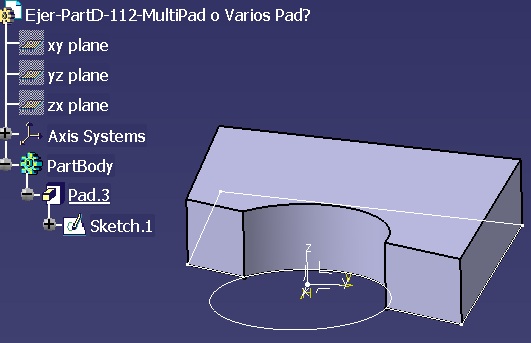

7.- Damos OK y salimos definiendo la altura del Pad.

altura

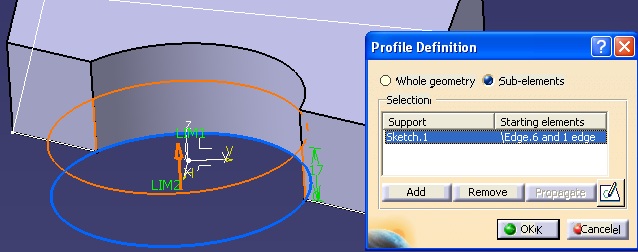

8.- Repetimos la operación seleccionando el otro contorno del círculo, en este caso formado otra vez por dos tramos.
  circulo

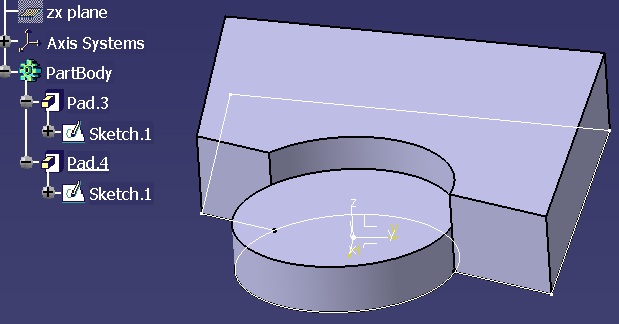

9.- Y damos otra altura.
  inicial

Ir arriba


  Y ahora otra opción, que a mi no me gusta porque puede, en algunos momentos confundir. En este caso vale porque no hay elementos como líneas o círculos,  con extremos comunes coincidiendo con otros que estén encima de ellos. En ese caso es más que discutible su uso.

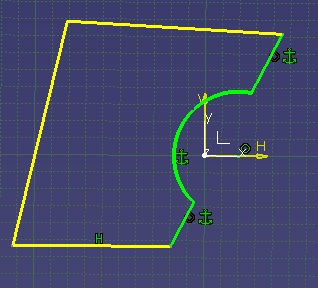

1.- Creamos en el Sketch el contorno primero:
  primer contorno

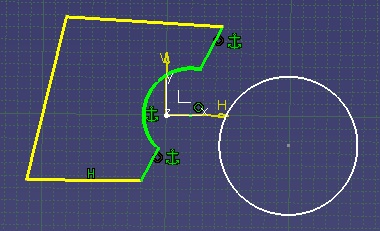

2.- Dibujamos un círculo en cualquier sitio y con cualquier diámetro.
  dos perfiles
3.- Seleccionamos el círculo que hemos creado y el trozo de círculo de la primera figura y le damos una constraint de Coincidencia (igual centro; igual radio) :
  perfil complicado
4.- Salimos del Sketch y hacemos clic en el icono Pad y podemos ejecutar las operaciones anteriores.
5.-  Si tenemos que dar cota al círculo, con acotar uno es suficiente, al ser el mismo Sketch.


  En CATIA V5 Release 16, ni de una forma ni de otra se puede hacer, esta figura concretamente, con el comando Multi-Pad. Los motivos son los siguientes:

  El Sketch tiene que tener como condición, que:

a)  No tengan intersección ni coincidencia unos con otros.
b)   Todos los “dominios” dibujados son usados.
c) No está disponible la opción “Go to profile definition”.
d) Y, lo normal, es que debe existir un contorno Exterior.
e) Los perfiles deben ser cerrados. (Última comprobación: No necesariamente)

  En CATIA V5, Release 27 (no sé si en alguna anterior), sigue siendo indispensable que se cumplan las condiciones a) a la d), ambas inclusive, pero admite perfiles “abiertos”, siempre y cuando coinciden los puntos de “apertura” con los de otro perfil. Y NO se puede hacer con la segunda opción (la que a mi no me gusta).


pregunta Juanri: ¿Pero cómo sabe CATIA V5, por cual contorno quiero seguir?

   Pues la verdad es que no tengo muy claro en base a qué toma la decisión… pero “son lentejas: si quieres las comes y si no las dejas”. Osease: No tengo forma de rectificarle su “visión” de la solución. ¿Cosas de la inteligencia artificial? UUhhhmmm.

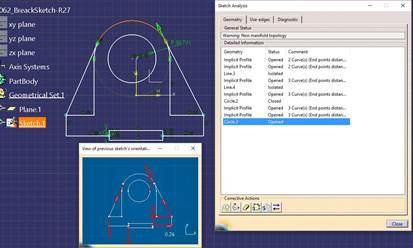

  Este caso es uno de los que he probado. Para que me funcione he tenido que hacer el Break, en los puntos de tangencia de las rectas con el círculo y las rectas laterales del rectángulo inferior. Para informarte, he obtenido el “Sketch Analysis”, donde se ve que, en esta Release de CATIA V5, las curvas TIENEN DIRECCIÓN. Imagen:Eureca¡Eureca!

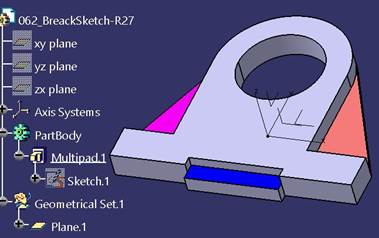

   Y cuando intento aplicar el comando “Multi-Pad”, CATIA me ofrece esto… que podría servirme, ¡ciertamente!

  El “dominio4”, contempla el contorno exterior y se da cuenta que el circulo es un “Pocket” o una falta de material, mejor dicho. ¡Cuidado con la Inteligencia Artificial!

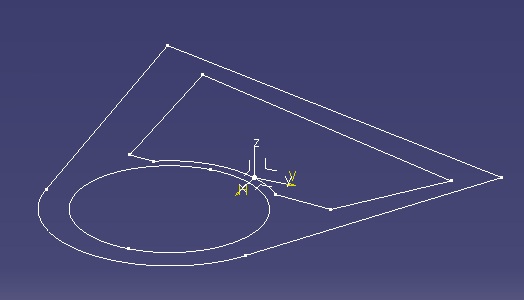

  Otro caso sería si en vez de ser esta pieza, tuviéramos esta otra:

otra

 En cuyo caso:

1.- Seleccionamos el Sketch.
2.- Damos al icono Multi- Pad. Y nos aparece la ventana para que demos las alturas de los distintos Pad/Pocket.


seleccion

 Si damos al botón [More>>] se despliega la ventana y nos permite darle espesores en el fondo (o valores a los LIM2).

3.- Damos valores a las distintas alturas y damos Ok.
  final

  Como se ve en la figura, al haber un contorno exterior, otros contornos pueden funcionar como si fueran Pocket, auque también funcionan como Pad.



  Y eso es todo. Yo la verdad es que no utilizo mucho el Multi Pad.



Comprobación/Corrección de última hora: En CATIA V5, Release 16, también se puede utilizar perfiles “abiertos”, siempre que coincidan los extremos de un “dominio” con los de otro dominio.

   guiño P.D.: Gracias a mi amigo Jose Ignacio Gonzalez Moreno que me “verificaba” las FAQ.
