Truco_012: Chaflan en una tuerca o en la cabeza del tornillo.

Está Vd en: FAQ>>Trucos >> Truco_012_Chaflan de una tuerca.



¿Cómo dibujar los chaflanes de una tuerca hexagonal?

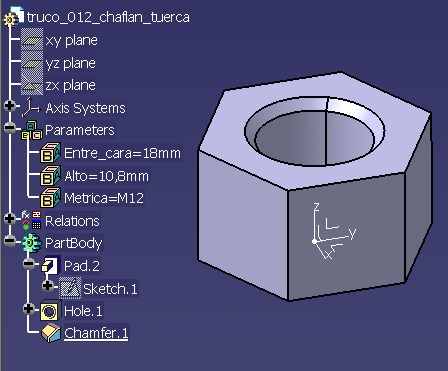

Supongamos que tenemos dibujada la tuerca o la cabeza del tornillo de esta forma:



Tuerca hexagonal



  Y necesitamos hacerle los chaflanes de 30 grados (acostumbra a ser entre 15° y 30°) que es tangente a las caras. Procedemos de la siguiente forma:



1.-   Creamos un sketch en un plano normal a una de las caras. En nuestro caso el plano XZ.

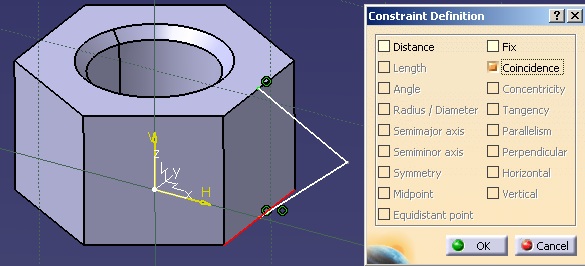

2.-   En él dibujamos dos rectas que forman una V girada. Los extremos de esta V los hacemos coincidentes con las aristas superior e inferior del Pad.

forma del chaflan

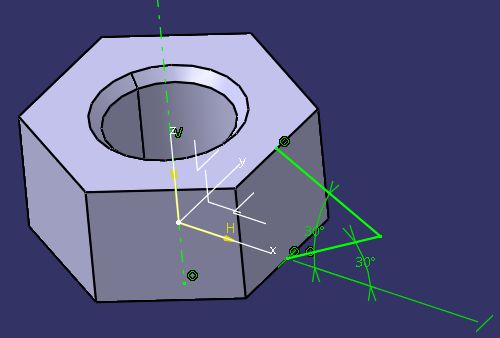

3.-   Acotamos el ángulo de la línea superior e inferior respecto al eje H. Añadimos una línea de tipo “Axis” para facilitar el trabajo.
Acotado

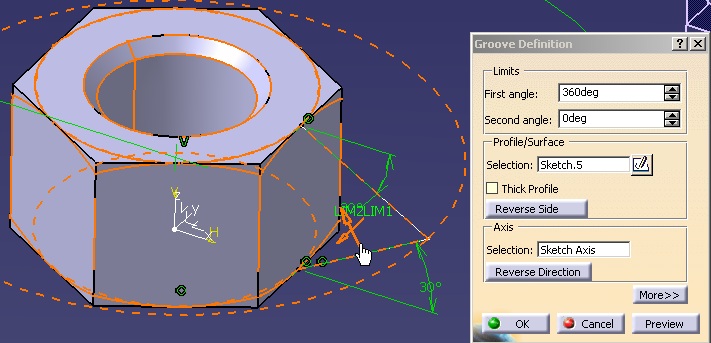

4.-  Salimos del sketch y hacemos un “Groove” usando el sketch. ¡¡Cuidado que el sistema, por defecto nos propone la flecha hacia adentro!!

cuidado con la flecha

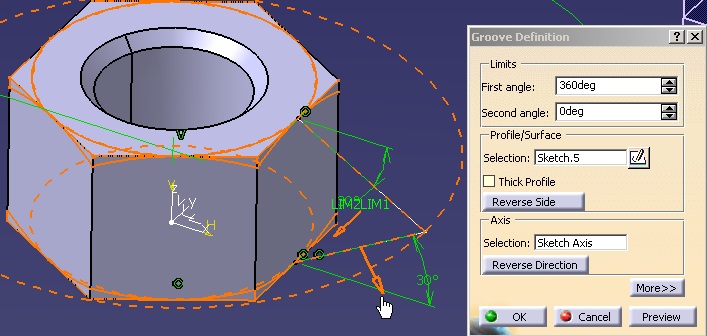

5.-   Invertimos la flecha si es necesario pinchándola o dando al botón [Reverse Side]. Nos aseguramos que los ángulos sean 360° y . Si es necesario, daremos al botón [Preview] para ver si el lado es correcto.

Ir arriba

hacia afuera

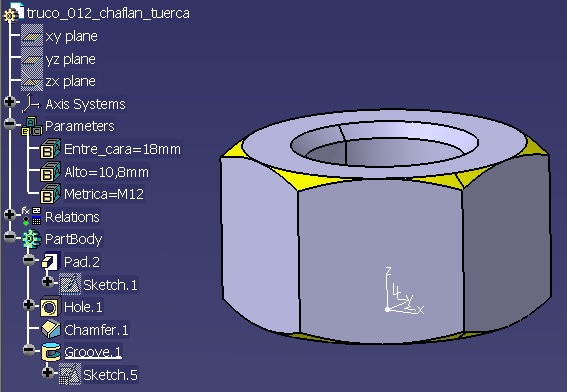

Este es el resultado después de ponerle al chaflán color amarillo (para verlo solo).



asi queda



  En el caso de las cabezas de los tornillos, si esta tuviera chaflán por la parte del asiento, tendríamos que continuar la segunda línea (la mas cercana a la caña) con otra línea paralela al eje de la caña para evitar que el Groove se “coma” la caña. Si solo tiene chaflán por la parte superior, se usará solo la línea superior.



Tengo pendiente obtener un vídeo sobre una Tuerca "MASTER", para que tengas todas las métricas. Ya veremos....
