CATIA V5. Truco_10: Visualizar cotas del Sketch en el espacio 3D. - MuchoCATIA

Está Vd en: FAQ>>Trucos >>: 10_Visualizar cotas del sketch en el espacio.



  He visto algunas piezas en las que se ven cotas del sketch en el 3D y además ponen “A= 25”. ¿Cómo se hace eso?



  Una cosa es el renombrado del parámetro de una cota en el Sketch y otra que se vea en el 3D. Son independientes pero compatibles. Veamos como se hace:

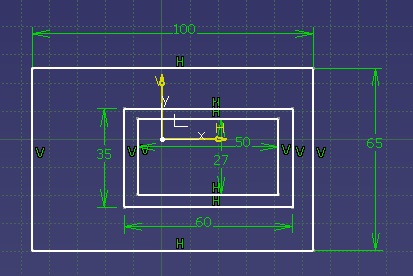

  Empecemos por cambiar el formato del parámetro. Tenemos este sketch y queremos ponerle a la cota de 100mm (parámetro Offset) el nombre “A”.

1.-	Nos colocamos sobre la cota y con el botón derecho damos a “Properties” (Alt+ Enter) a la pestaña “Feature Properties”. Vemos que pone “Offset.16”.
2.-	Cambiamos ese nombre por “A” (sin las comillas). Y damos OK para efectuar el cambio.

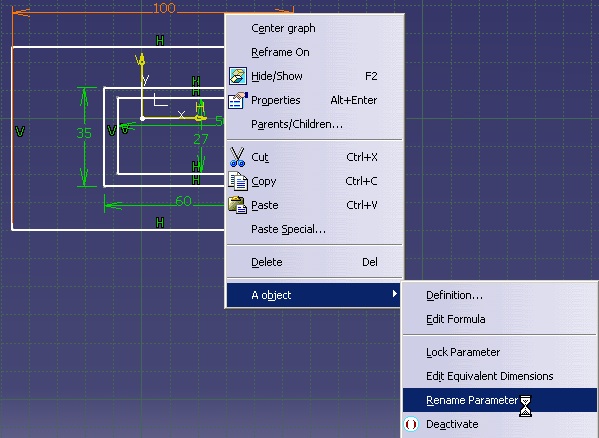

3.-	Volvemos a usar el botón derecho del ratón sobre la cota y esta vez damos “Rename parameter”.
		Nos aparece una ventana con el nombre “completo”, es decir: su abuelo\padre\A\propiedad, dado que el parámetro “A” tiene dos propiedades: Activado y Offset, de la cual sólo nos interesa el último.

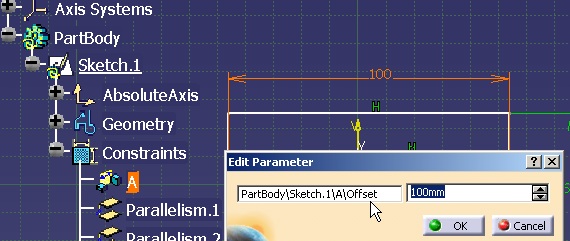

4.-	Cambiamos el nombre “completo” por el “abreviado” y dejamos solo A. Y damos OK.

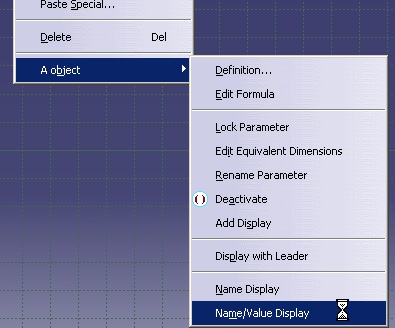

5.-	Volvemos otra vez sobre el menú contextual y esta vez seleccionamos “Name/Value Display” (que podemos ver el nombre del parámetro y el valor en el sketch, no en el 3D...todavía..)

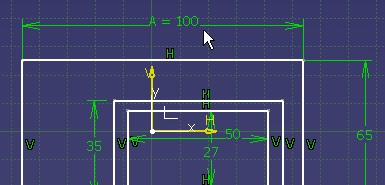

6.-	Esto nos lo deja así:   Ya tenemos renombrado el parámetro. Vamos ahora a ver como se pone en el 3D: (agradecimiento a Álvaro G. V., de Madrid, que me lo comentó):

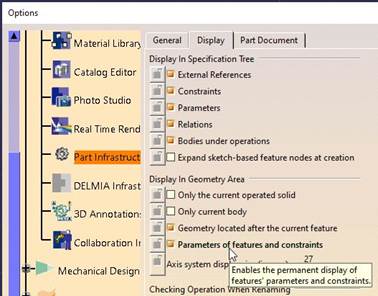

		Para ese paso, tenemos que asegurarnos de tener activada la opción “Tools Options Infrastructure Part Infrastructure”. Y en la pestaña “Display”, en el cuadro “Display In Geometry Area”, debemos tener activada la opción: Parameters of features and constraints.

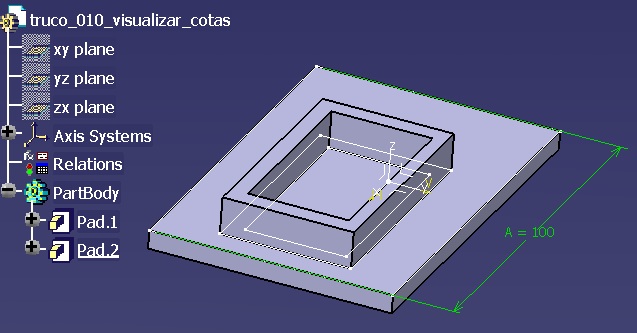

7.-	Y por último volvemos a ponernos sobre el parámetro y damos la opción “Add Display”. Este sería el resultado:



Actualizado a la Release 27. El Puerto de Santa María a 29/08/2019



 Pero es muy curioso y yo hace poco lo he descubierto:

   Si abrimos un Product e insertamos el Part, que contiene ese Sketch, con su “cota añadida al Display”, estando activo el Product, podemos dar doble clic sobre esa “cota mostrada” y modificarla sin entrar en el entorno del Part.



  Y yo estaba harto de decirles a mis alumnos que “Estando en contexto, para poder modificar “algo de un Part”, tenemos que entrar, con doble clic, en ese Part”



  Y después de 19 años trabajando con CATIA V5… descubro que cuando dice “Añadir al Display”… es con todas las consecuencias. ¡Cosas pasan!

Actualizado en Sevilla a 10/03/2022
