Truco_08: Manipuladores de textos

Está Vd en: FAQ>>Trucos >otros>08_Manipuladores.



Hacer que salgan visibles los manipuladores de los textos en el dibujo.



  Cuando tenemos textos, sobre todo de pequeño tamaño y a escala muy grandes (por ejemplo 1:10), los manipuladores de los mismos aparecen “apelotonados”, como en la siguiente figura:
manipulador de texto apelotonados

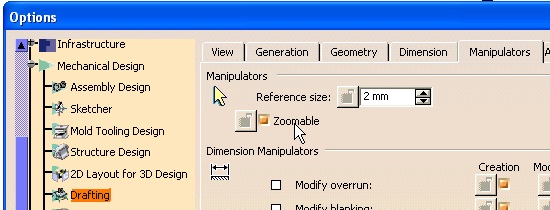

  Esto es debido a que se tiene activada la opción ToolsflchaOptionsflchaMechanical DesignflchaDrafting y en la pestaña “Manipulators” activada la opción “actZoomable”.

opciones

 Si desactivamos esta opción se nos verán los seis manipuladores y podremos utilizarlos:

manipulador
