Está Vd en: FAQ>>Trucos >>001_Sistemas de ejes.

¿Cómo podemos visualizar los ejes de referencia en un CATPart.

  A diferencia de CATIA V4, los Part (piezas) tiene como elementos de referencia los planos ortogonales XY; XZ e YZ.

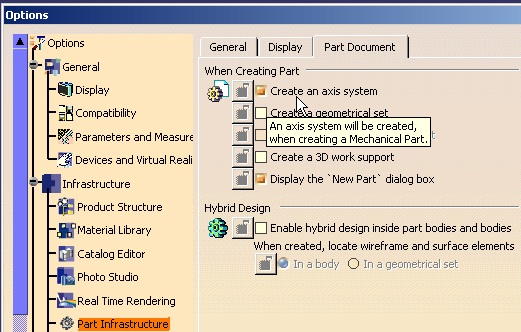

  Pero podemos (y además es aconsejable), que nuestros Part aparezcan con el Sistema de Ejes de Referencia. Esto se consigue actuando en los CATSettings de la siguiente manera: ToolsOptionsInfrastructurePart Infrastructure y en la pestaña Part Document, activar la opción “Create an axis system”.



  Con esto, cuando arranca CATIA V5 un nuevo Part, por defecto crea un sistema de ejes que se llama “Absolute Axis System” y además deja oculto los planos de referencia.
   Cuando cierre la sesión, el CATSetting correspondiente ha sido guardado.
