El joint:

	oint Surface

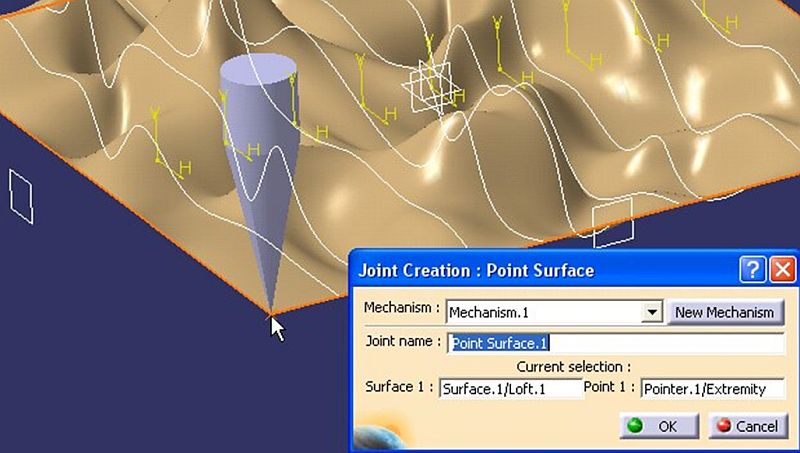

    Define una unión de Deslizamiento de un Punto, sobre una Superficie más Translación en dos ejes entre dos partes distintas. Cuando activamos el icono nos aparece el panel siguiente:



►	Debemos seleccionar una Superficie en un Part y un Punto, que obligatoriamente debe estar ya posicionado (coincidente) sobre la superficie, en el otro Part.

  Este tipo de unión permite el deslizamiento del punto sobre la superficie, manteniendo siempre el contacto entre ambas y permitiendo la rotación.

  Como puede recorrer una curva plana (Superficie Plana), en ese caso, lla translación es SOLO en dos ejes (los del plano) y la rotación la hace sobre un eje perpendicular al plano.

► NO nos crea en el árbol ninguna constraint. Los grados de libertad que añade son: 3 Rotaciones + 2 Translaciones.
Este tipo de unión no admite ningún comando, por lo que tendrás que ingeniarte añadiendo otros Joint’s con comandos.

Ver Video: CATIA_V5_Kin_Lecc-9_PointSurface.mp4
