En esta Lección hablaremos de un comando muy utilizado pero que a veces no le sacamos todo el resultado posible. Lo veremos aplicado en la Release 20 y comparado con la Release 27.

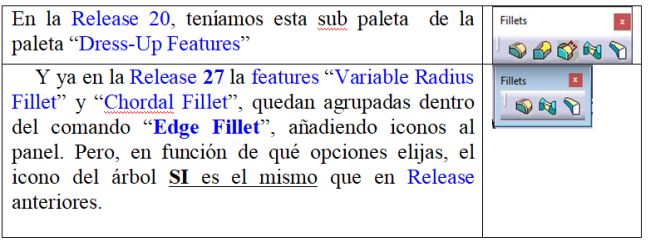

1.- La Sub Paleta Fillets

Podemos posteriormente modificar valores del "Tipo Elegido", pero NO podemos cambiar de "Tipo". Si era de tipo "Constant" no podemos cambiarlo a "Variable" y viceversa
 Un "Fillet" es una superficie curva, de radio constante o variables, que une dos superficies contiguas. Estas tres superficies determinan una esquina interna o externa. En terminología mecánica, la superficie que determina la esquina externa se llama "redondeado" y la interna "relleno" de arista. Los "Edge Fillets" son superficies de transición suaves entre dos superficies adyacentes. Y estas superficies cortan el sólido o lo rellenan.

1.2.-Edge Fillet

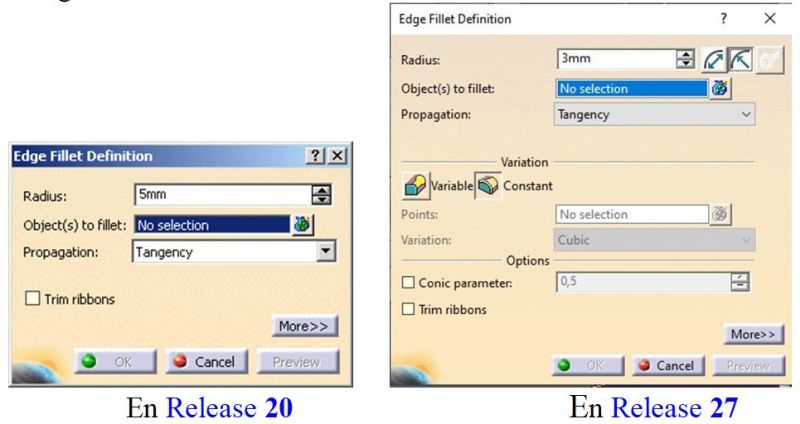

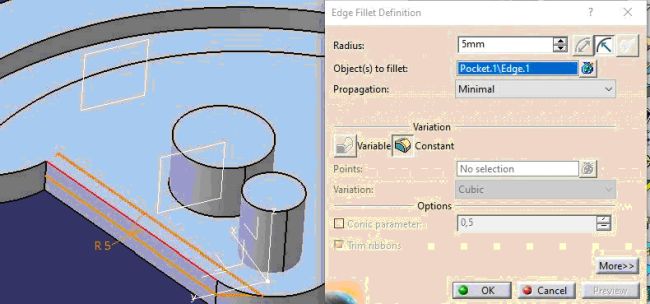

La feature Edge Fillet aplica un radio de transición en las aristas seleccionadas (ya sean cóncavas o convexas) de valor constante. Presenta la siguiente ventana:

 Ahora está disponible el icono detrás del campo "Objects to fillet" para permitir editar la lista de facetas u objetos que van a ser redondeadas o, en general operados.

Podemos seleccionar la o las aristas ("Object(s) to fillet") que queramos y definir si, a partir de las arista/s seleccionadas la propagación ("Propagation" / "Selection Mode") del Fillet se hace:

• Minimal:  El redondeado se efectúa SÓLO hasta el final de la arista seleccionada.

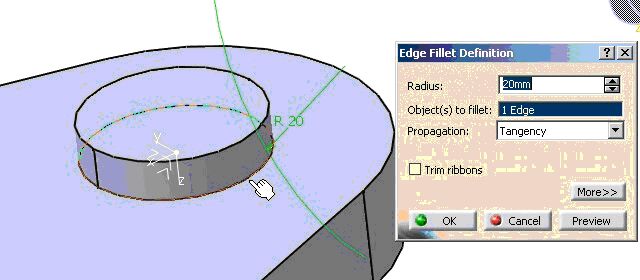

• Tangency:  El redondeado se efectúa desde la arista seleccionada propagándose a todas las aristas que encuentre tangentes.


1.2.1.- R27. Opciones de Propagación. Seleccionar dos Pad en vez de una arista "topológica".

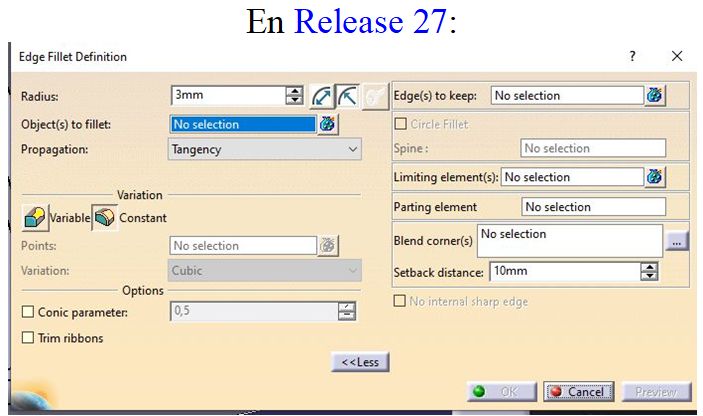

 En la Release 27 se han aumentado las opciones de "Propagación", añadiendo dos que permiten seleccionar objetos del árbol, con lo que No son elementos "Topológicos".

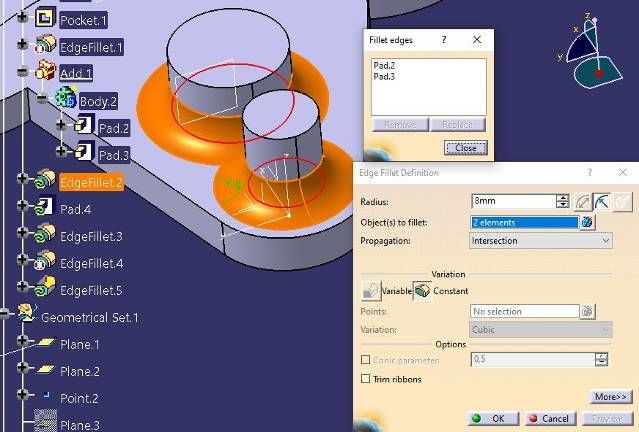

•      Intersection:   es una forma más sencilla de hacer la selección, al reducir el número de elementos. Por ejemplo, seleccionamos un Pad y el programa redondea las aristas, de intersección, de ese Pad con el sólido construida hasta ese momento.

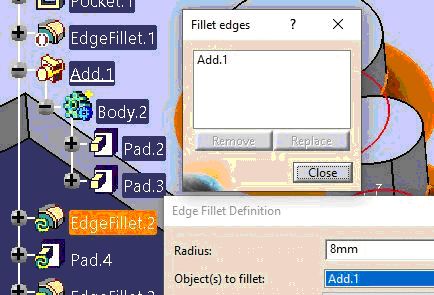

Podríamos seleccionar una operación Boleana, que añada un Body al Sólido Current, pero No es posible seleccionar el Body.

La gran ventaja que presenta este modo de selección, además de la rapidez, es que si, por ejemplo, cambiamos sensiblemente los contornos del Pad seleccionado o de la operación Booleana, introduciendo una nueva feature en el Body, afectado por esa Operación Booleana, el Edge Fillet, automáticamente afecta a esa nueva feature, porque la "especificación" (árbol) dice: "Haga usted un redondeado de lo contenido en la operación Booleana (cualquiera que sea su contenido) con el sólido Current".

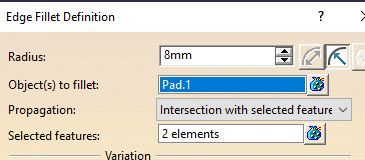

•   Intersection with selected feature:  Permite la selección de features, esté en el árbol donde se encuentren, en el cuadro "Selected features", con el Objeto, seleccionado en el campo "Object(s) to fillet".


1.2.2.- La opción "Conic parameter".

 Esta opción permite sustituir un redondeado, con un radio de circunferencia por una cónica. Hay que recordar que, en otros comandos, los parámetros corresponden a lo siguiente:

0,5: la curva resultante es una Parábola.
Mayor de 0 y Menor de 0,5: El resultado es una Elipse.
Mayor de 0,5 y Menor de 1: El resultado es una Hipérbola.

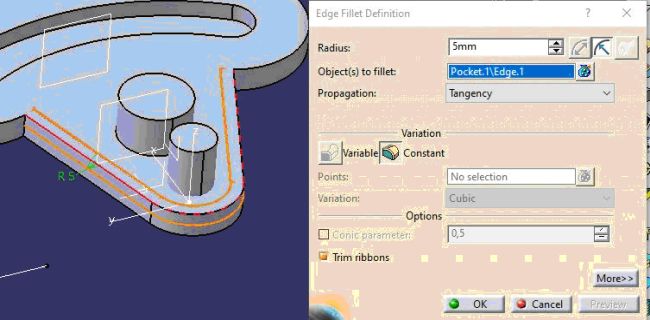

1.2.3.- La opción "Trim ribbons".

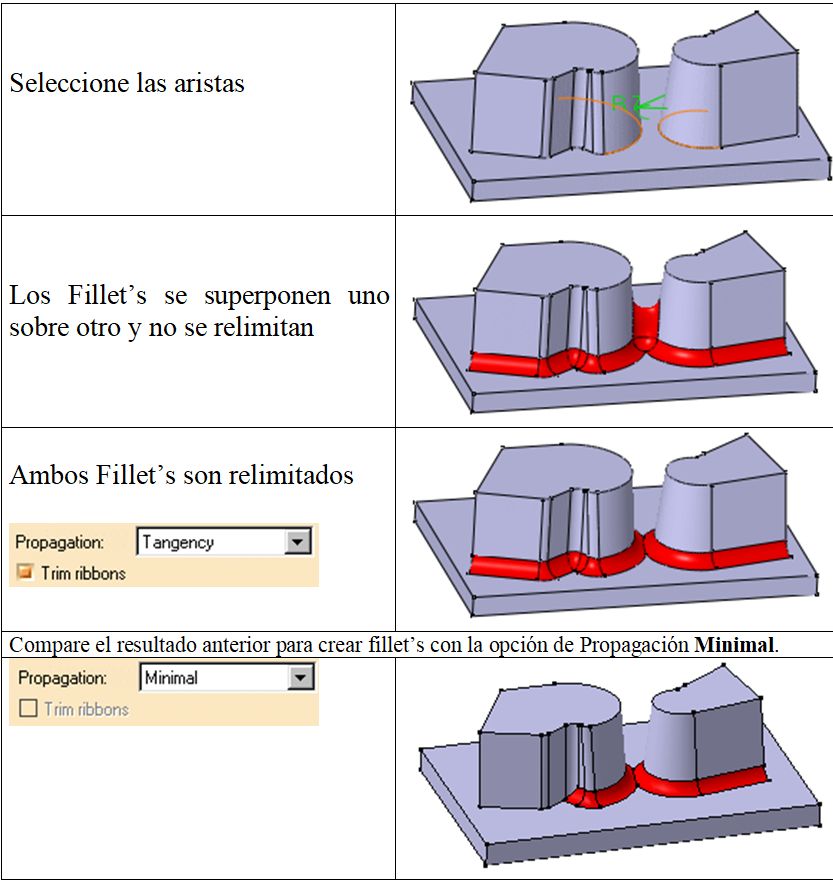

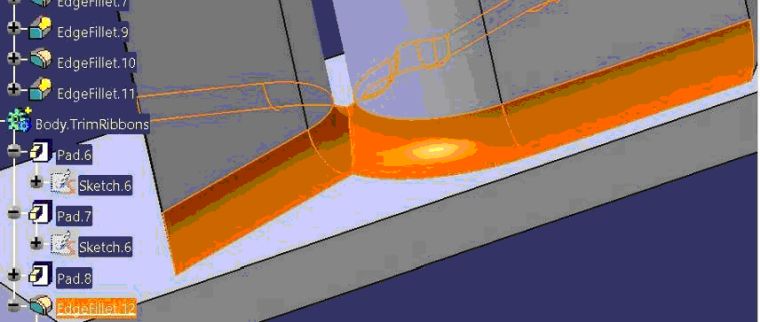

 Si se usa el modo de propagación "Tangency" (Tangencial), se puede relimitar la sobre posición de un fillet con otro. Para ello simplemente active la opción "Trim ribbons"

 En la Release 27, el caso que se superpongan uno sobre otro, si No tenemos activada la opción "Trim ribbons", no se permite. Sale un mensaje como este:

"AVISO: Al menos uno de los radios no puede ejecutarse correctamente" Procese cada radio de forma independiente, para saber quién va por encima del otro."
 Y el otro mensaje dice: "¿Va usted a decidir, de forma explícita, cuál es cual es el que se queda? En caso contrario el Sistema (CATIA) elegirá uno."
 Y en el caso de la figura, si eliges uno, termina haciéndolo pero advierte (el que "advierte" no es "traidor"… es "Advertidor" ;-) )

 "Que conste que CATIA ha implementado una solución para ese filo. Compruebe si el resultado es satisfactorio" (en correcto ingles, ¡claro!)
O bien usas la opción "Trim ribbons".

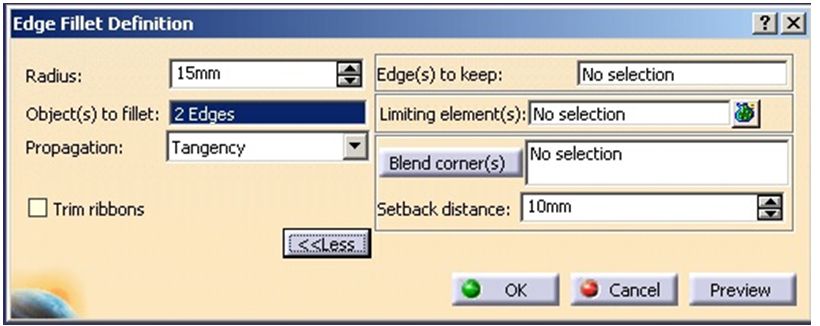

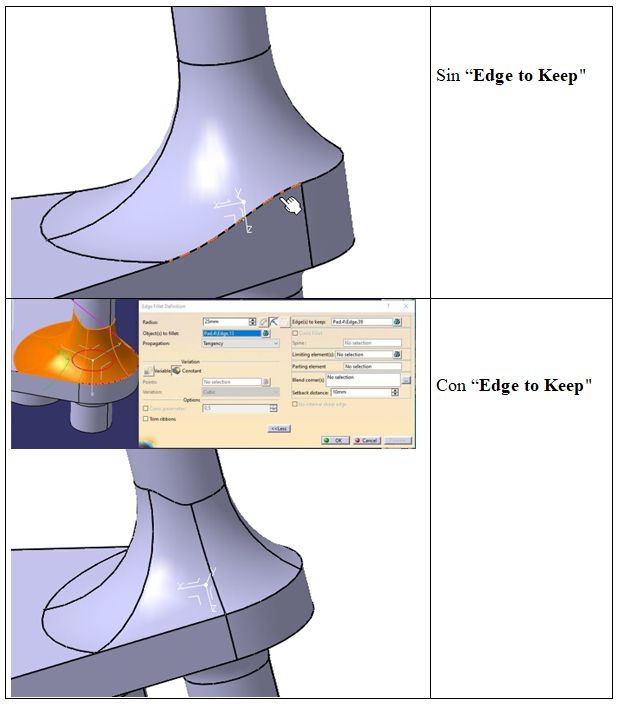

1.2.4.- La opción "Edge(s) to Keep".
 Cuando se hace un radio a una arista, el Fillet puede, en algunos casos, afectar a otras aristas de la pieza dependiendo del radio empleado. En este caso la aplicación detecta automáticamente y se detiene cuando llega a esta arista.


 Pero hay veces que es necesario definírselo de forma específica, como por ejemplo para determinar que respete la arista del contorno de la pieza. Para ello seleccionamos en el campo "Edge(s) to Keep" (bordes a mantener) la(s) arista(s) que deseamos. Esta aparece de color Lila

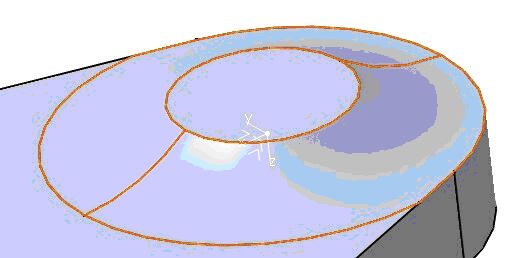

 Curiosamente sólo admite bordes de la propia pieza y no curvas (como intersección por un plano). En esos casos hay que hacerlo mediante el comando "Face to Face".
Ver Vídeo: Lecc_PartD_EdgeFillet.mp4
