Cosa a saber, respecto al Body

Teoría CATIA

Está Vd en: Manuales y Lecciones>>Solidosyunque>>Leccion: 0602 El body.



1.- Introducción.
2.- Operar con Body’s.
2.1- ¿Cómo solucionar este caso sencillo?.
2.2- ¿Y si nos damos cuenta tarde y ya tenemos varias features creadas fuera?.

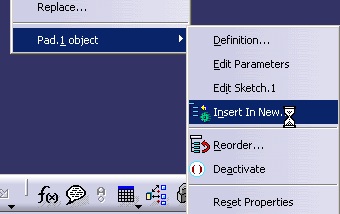

2.3- ¿Y si solo queremos meter en el Body la primera feature y dejar las que viene detrás fuera, colgando del PartBody?
2.4- ¿Y si hemos colocado features dentro del body que queremos sacar fuera?

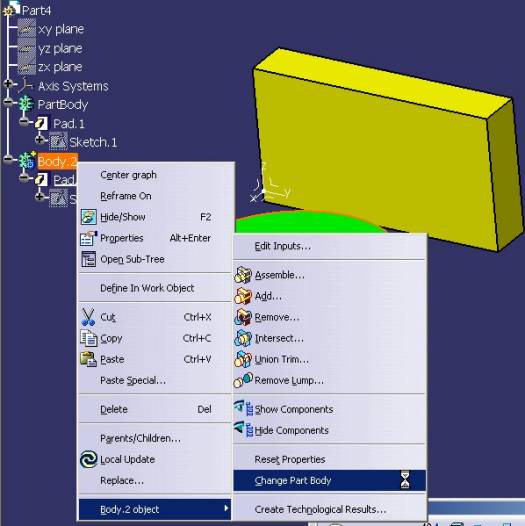

2.5- ¿Y si lo que tengo en un body lo quiero en el PartBody y lo del PartBody en un body?

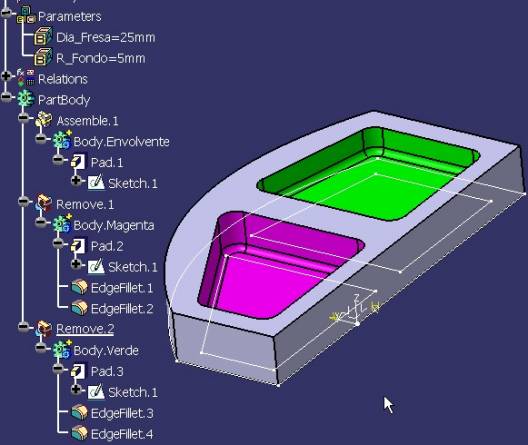

3.- Porque utilizar body’s y que meter dentro.
4.- Signo de los body’s.

1.- Introducción.

  Un CATPart puede contiene al menos un Body, que es el principal y al que se le designa con el nombre “PartBody” y que no recomendamos renombrar, porque después pueden haber aplicaciones que busque ese nombre.
  Un “Body” no es nada más que un “nodo” en el árbol en el que se agrupan features.

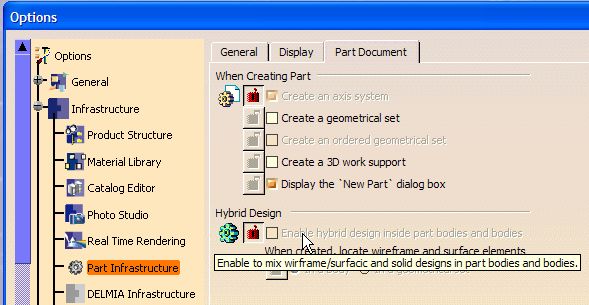

  Al principio se llamaban “Body’s” al nodo bajo el cual se agrupaban otras features “sólidas” del modulo Part Design fundamentalmente. Cuando llegó la Release 14 aparecieron los “Hybrid Design” que eran nodos que podían agrupar features “sólidas” y “alámbricas” (curvas y superficies) juntas.
  En ese momento DS decidió llamarlos “solid bodies” y llamar “body” a los nuevos.

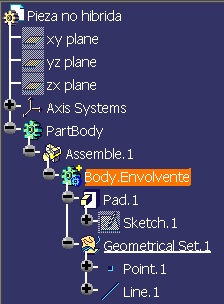

PartBody creado en un entorno Hybrid Design

PartBody creado en un entorno Tradicional

Solido Hybrid

tradicional

  En algunos foros se propugna por el uso del diseño híbrido frente al diseño “tradicional”, que tiene sus innegables ventajas, pero en la mayoría de las empresas, que yo conozco, se usa el tradicional.



  No olvidemos que DS recomienda que no se utilicen juntos Body’s de un tipo con los del otro tipo y, en la normativa de cualquier empresa, debe quedar claro qué tipo de diseño utilizar.



  Nosotros sólo vamos a tratar en esta web con diseño no híbrido.


Si quieres seguir el ejercicio, debes poder acceder al Nivel JR2: man0602-sol-body-n2.html (actualmente, desactivado)
