  La Paleta Tools . En R25

 Cuando entramos en el entorno del Sketcher, la paleta Tools cambia, quedando sólo de los iconos normales, el del “Datum” y “Only Current Body”.



  Creación de features externas: “Output feature”



  Este comando permite “externalizar” ciertas features o sub-elementos pertenecientes a un Sketch, de manera que aparece de forma “independiente” en el árbol. En el Help de CATIA, se dice que los “publica”, pero esta palabra, en mi opinión, tiene más trascendencia para aplicarla en este caso.

 La forma de utilizarlo es dar al icono y seleccionar el elemento que queremos.
  En ese momento el elemento pasa a ser de tipo “construcción” y si lo hemos utilizado como parte de una feature de un sólido, nos dará error.

   El resultado en el árbol tiene esta pinta:





  Con este comando sólo logramos ver y poder seleccionar en el árbol (desde fuera del Sketch) elementos independientes. No es posible copiar /pegar elementos “Output Features”. No se pueden borrar desde fuera, porque son exclusivos del Sketch.



Creación de features externas. Release 25: “3D Axis”



  Este comando crea una “línea” tipo “Axis”, perpendicular al plano soporte del Sketch, pasando por un punto. Por tanto, sólo necesita que demos al icono y seleccionemos un punto. El efecto se nota sólo en el árbol del sketch o al salir del mismo.









 Creación de features externas. Release 25: “3D Plane”

  Este comando crea una Plano, perpendicular al plano soporte del sketch, pasando por una recta, la cual pasa a ser (como en todos los elementos “Outputs”), de Construcción. Por tanto, sólo necesita que demos al icono y seleccionemos una recta. El efecto se nota sólo en el árbol del sketch o al salir del mismo.





  Creación de Perfiles externos: “Profile feature”

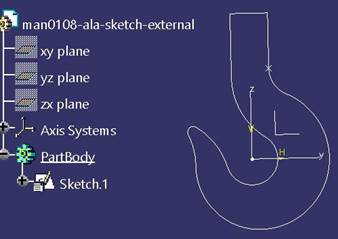

Una “Profile Feature” está construida por un conjunto de curvas, conectadas o no, y que se independizan del resto de los elementos que componen el Sketch. “Independientes” significa que puede manejar estas features en la zona gráfica olvidándose del resto del Sketch.  Estos perfiles permiten ser usados para crear elementos tantos en el módulo de Shape Design como en el Part Design.   Veamos un ejemplo, en R20, típico de Superficies, donde tenemos que dibujar todo en un solo Sketch y después usar sus datos por separado. Esto es lo que vemos, en principio, desde fuera del Sketch: Los elementos que no son de tipo “Construcción”.

   Si entramos en él veremos esto, y ya hay que ir mirando su árbol:

  Si el contorno exterior, lo hubiéramos hecho en otro Sketch, no sabríamos como colocar la curva de R76 y estaríamos en esta situación: Indefinición si no “repetimos” parte del contorno interior, en modo “construcción”. Luego es necesario.

  Para “separar” el contorno exterior del interior, es cierto que tenemos otra opción, distinta de la que explico aquí: Hacer un Join:



  Pero, a veces, como es este caso, necesitamos “extraer” y crear muchos más elementos: Puntos, Centros, Líneas, etc. Veamos cómo:

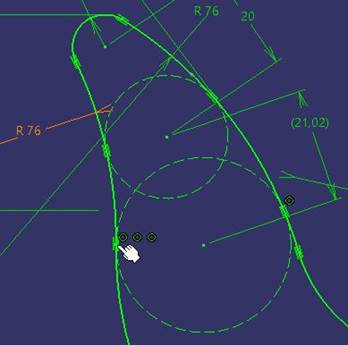

  Por ejemplo, necesito, en la zona de la punta, hacer tres secciones circulares, para que sea como “un cono curvado”, por lo que me he creado los dos círculos de trazo, que representan a esferas, el último de los cuales coincide con el punto de tangencia donde cambia la curvatura.

  Esas supuestas “esferas” son tangentes al gancho en un Circulo que tenemos que dibujar en el 3D, para lo cual dibujamos rectas y su punto central.

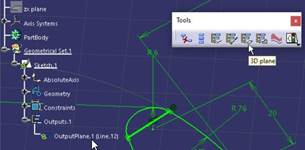

   Si estuviéramos en la Release 25, en adelante, obtendríamos directamente el plano:





  Pero en la R20, por ejemplo, tenemos que hacer algo más, y como No me gusta usar y abusar de elementos “topológicos” (vértices, etc.), he externalizado las rectas y los puntos.

1.-	Seleccionamos los elementos y damos al icono “Output feature”.

   Salimos del Sketch y vemos esto: Ya son “objetos del árbol”:

2.-	Creo un plano que pase por la recta y sea paralelo al eje X.

3.-	Creamos un “Positioned Sketch”, en el plano y con centro en el punto y dibujo el arco correspondiente.

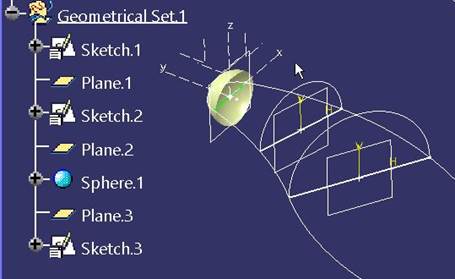

   Este sería el resultado:

Vamos a externalizar un Contorno:

4.-	Seleccionamos el icono “Profile feature”. La ventana “Profile Definition” aparece mostrando el nombre del perfil que vamos a crear en el campo “Name:”. La geometría que hemos seleccionado es mostrada en el campo “Input Geometry” y el resultado es visualizado, tanto en la zona gráfica, como en el campo “Output Geometry”.
5.-	Use la lista desplegable “Color” para definir un color al perfil que estamos definiendo. Este color le permite distinguir estos elementos del resto y que en el área 3D se mantiene. Con el mismo objeto de distinguirlo, el espesor del perfil se ve incrementado.
6.-	Los “Output Profile” sólo pueden ser definidos a partir de elementos geométricos pertenecientes al mismo Sketch y tienen tres Modos de Selección:
	•	Point (Explicit Definition): es el modo para seleccionar todos los elementos tipo “Puntos” que nos interese. En este caso los campos “Input” y “Output” tienen el mismo contenido.
	•	Wire (Automatic Propagation): después de seccionar un elemento geométrico, la aplicación detecta todos los elementos conexos.
	•	Wire (Explicit Definition): Nosotros vamos seleccionando los elementos que queremos que formen el perfil.

Usaremos este último porque sólo queremos unas curvas si y otras no.

►	Vamos seleccionando curvas y estas aparecen en el cuadro y en la pantalla cambian de espesor.
►	En el árbol aparece el “Profile.1”

7.-	Podemos activar las siguientes opciones:
	•	Check Manifold: Comprobar que no se cruzan las líneas.
	•	Check connexity: Comprobar que las curvas se continuación una de otras
	•	Check tangency: Comprobar que las curvas son, además de conexas, tangentes.
	•	Check curvature: Comprobamos que las curvas unidas tiene la misma curvatura en la zona de unión.



 ¡CUIDADO! Un perfil de Circunferencias, con distinto radio, No tiene Continuidad de Curvatura.



 Y, como siempre, recordar ejecutar el comando “Tools.. Sketch Analysis” y comprobar si existe algún elemento con problemas:
