Lección sobre Join y opción Invert

Teoría CATIA

Está Vd en: Manuales y Lecciones>>Alambricoalambrico>>: 008 Invertir sentido en Join.



El comando:



letraJ


oin: icono Line





 Invertir el Sentido del Join.

  Una de las grandes ventajas que tiene el Join es la de agrupar Una o varias superficie o curvas en una sola feature, que tiene nombre propio.

  En AIRBUS, se utiliza para incluir en un Join, colocado inteligentemente en un G. Set llamado “Elementos Exportados”, determinado grupos de superficies que componen un revestimiento.

  Y la segunda gran ventaja es que se puede controlar el “sentido” de esa “agrupación”, haciendo clic en una flecha que aparece al dar al [Preview].

   La “desventaja” es que no nos indica su “estado”. Si “alguien” le ha dado a “Invert” o no.

  Cuando se crea un Join, el “sentido” inicialmente es del elemento incluido. En caso de que sean varios es el del primer elemento incluido en la lista.



Cuando el contenido del Join es un Elemento Topológico.



Veamos el comportamiento del Join cuando su contenido es un determinado Elemento Topológico.



1.-  Hacemos un Join de una arista vertical del sólido. Su sentido original es hacia arriba.

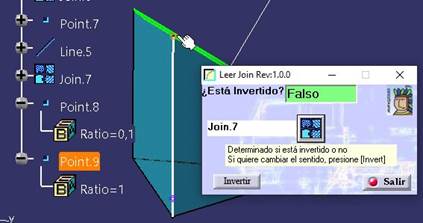

2.-   Creamos, sobre ese Join, un Punto a Ratio= 0.1 de su longitud y otro a Ratio=1.



img_ programa

Ir arriba

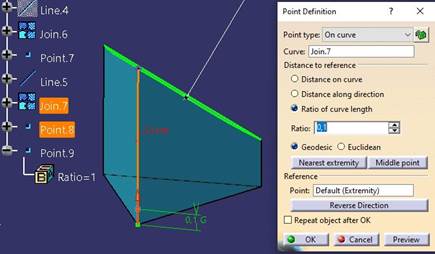

   Si miramos los hijos (a los que NO hemos dado “Reverse Direction”) del Join, dicen esto: Apuntan al “Join.7



img: ariste vertical

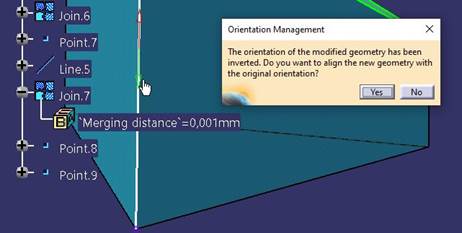

3.-   Damos doble clic al Join, y modificamos la flecha de dirección. Y al salir, nos aparece este mensaje:
  •   La orientación, de la geometría incluida se ha invertido. ¿Quiere alinear la nueva geometría con la orientación original?



   Nos dice, realmente, lo siguiente (traducción libre):

 “Usted tiene hijos, de este Join, que se ven afectados por el cambio de sentido del Join. Si quiere que sus hijos mantengan el sentido de los elementos “originales”, presione [Yes]. Si quiere que adopten el Nuevo Sentido del Join, presione [No]



    img: cambio

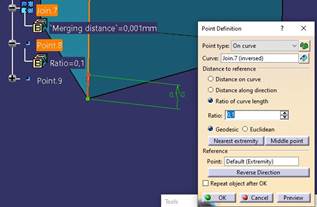

4.-  Supongamos que presionamos [Yes]. Los puntos, por lo tanto se quedan donde estaban y si editamos uno, veremos esto:
    img: mensaje img: Invert icono



  Que, entiendo, que quiere decir:

Mira, Juanri: (la señorita CATIA me llama Juanri) Te he creado, por ser para ti, una feature oculta, Invert, del Join.7 y te la pongo al lado en un icono. Si quieres, en algún momento, desactivar este “Invert”, presiona el icono img: icon inv y el Punto tomará el Sentido actual del Join.” (Todo esto, con cariño y en correcto francés)

Ir arriba



pregunta Juanri: ¿Hace lo mismo cuando el elemento, incluido en un Join, es una “faceta”?



   ¡CUIDADO! Ya vimos que CATIA V5 nos engaña porque las “facetas” del sólido se comportan de una manera distinta para una Line Normal a una Faceta (de sólido) que para un “Offset” a esa faceta.

   La respuesta es NO hace lo mismo. En ese caso, (Faceta) si invertimos el sentido del Join, ni nos pregunta. Directamente aplica esa inversión a sus hijos.

El porqué de este comportamiento.. Ni idea.

4.a-  Supongamos que presionamos [NO]. Los puntos, por lo tanto toman del sentido del Join y si editamos uno, veremos esto:





Estado del Sentido del Join.



  Ya hemos visto el efecto de invertir un Join, dependiendo del contenido del mismo.

   La gran ventaja de cambiar el “sentido” de su contenido, le da facilidad, al usuario “de a pié”, de ver con sus propios ojos hacia donde va la superficie Offset o el Punto sobre una Curva (contenida en el Join) y poder invertir el Sentido.

   Pero esto, para el programador de CATIA, tiene la desventaja que No sabe, a priori, si tiene el mismo sentido que su contenido o se ha invertido. Menos cuando la mayoría de los comandos tiene la opción [Reverse Direction].

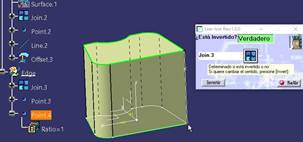

Mi programa LeerJoinInvert.exe permite saber ese dato.



Dado por El Juanri, para la Release 27

Sevilla a 11/Octubre/2020
