Lección CATIA V5: Entorno. El Compás (Pistas).

Teoría CATIA
Está Vd en: Manuales y Lecciones>>Entornoentorno>>001_El compas (Pistas).

 Pista para el 0001_Ent_Compas:

Estos son trucos, para utilizar en CATIA V5, el Compás, sobre piezas de un Conjunto.



  Lo primero que debes tener en cuenta es que las caras se identifican por colores.

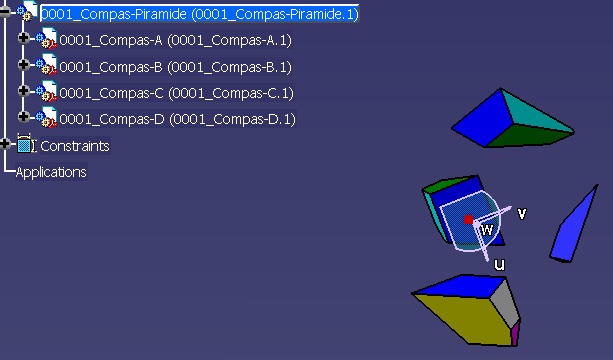

1ª pista: Empieza por el Conjunto de la pirámide truncada.
2ª pista: Acerca las piezas de forma manual, colocando simplemente el compás en una pieza y cuando esta pieza esté seleccionada, tirando del compás. Intenta que se vean las caras azules de todas.

piramide

3ª Pista: El método de colocación de dos piezas entre sí, tiene tres pasos:

  1 paso: Coloca el “Plano de privilegio” sobre la cara azul de la pieza a mover.
  2 paso: Mediante el botón [Angle] determina el ángulo entre las caras azules de la pieza que quieres mover respecto a la de referencia y lo aplicas de forma que las caras sean paralelas.
  3 paso: Mediante el uso del botón [Distance], determina la distancia entre esas dos caras y lo aplicas.



primer paso

  Una vez que todas las piezas están colocadas de forma que las caras azules están a distancia cero (todas en el mismo plano), podemos trasladarlas o moverlas “a mano” en dirección U y V, es decir en el plano de privilegio.

  4 paso: Buscamos dos aristas que deban coincidir (siempre del plano azul de la base) de dos piezas; averiguamos el ángulo que forman para ponerlas paralelas.

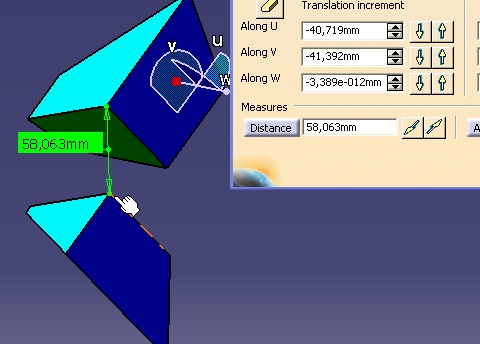

  5 paso: Averiguamos la distancia entre dos vértices que daban ser coincidentes de esas dos aristas. (La measure es solo para aclaración) Aplicamos dicha distancia.



distancia punto



ATENCION: Recordar que antes de salir debemos poner a cero los incrementos, para lo cual usaremos la goma de borrar del panel. Caso de no hacerse así, podemos llegar a perder el control del compás e incluso puede desaparecer, obligándonos a empezar de nuevo.

Y con esto has perdido un punto, por no haber pensado tu...¡Hay que pensar!!!guiño
