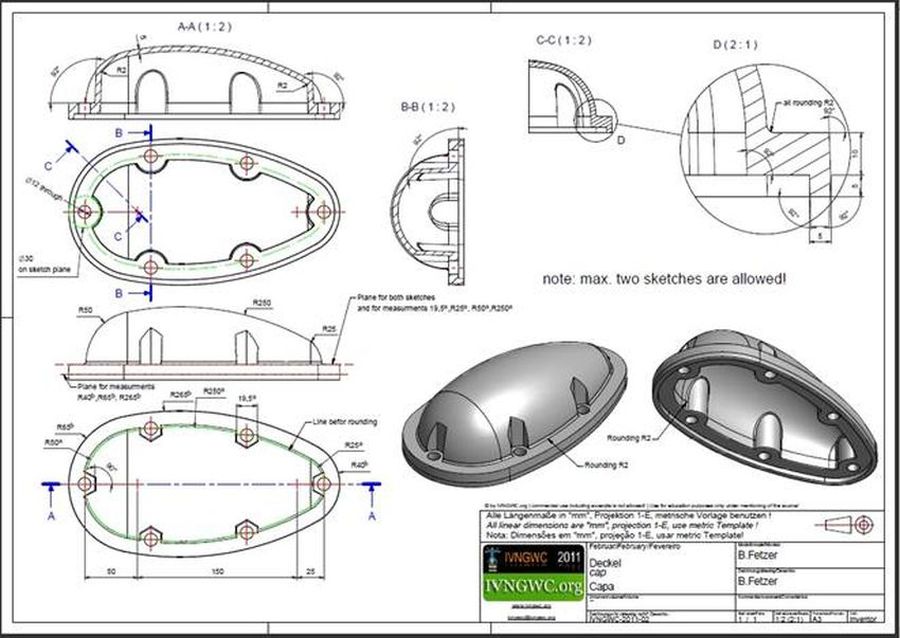

 Se trata de una pieza de fundición con un ángulo de salida de 2 grados. La complicación consiste en la restricción de hacer solo dos sketch. Imagino que es para "definir la parte principal del cuerpo"... no se... veremos si somos capaces.

 Las notas, traducidas dicen: La situación de los planos para comprobar las cotas (a) y la del plano para las cotas (b). Y los radios de redondeado de 2mm.
Y el volumen es: 287.989,940921mm3
► Nota: Para los que no sepan nada de "fundiciones", decirles que cuando una pieza, para poder desmoldearla, tienen que hacer dos semi-moldes (superior e inferior), el plano común, entre ambos, se le llama "Plano de Partición". En este caso dicho plano se encuentra a -10mm del "xy plane".

 Pues mi solución es la siguiente:

  Dibujaremos sólo media pieza, por ser simétrica.
 El problema que tenemos es que CATIA es muy malo para hacer espacios iguales, en una curva compuesta de varios arcos, en un Sketch.
 Y No permite pasar puntos, que tengan alguna relación con el Sketch (curvas extrapoladas o referencias a él), desde el alámbrico al Sketch, por que dice: "bucles" o "Cycles updates".
 Esto nos obligará ha usar Circles, poner puntos espaciados en él y pasarlos al primer Sketch.

1.- Creamos tres parámetros de radios para los radios de 50mm, 25mm y 250mm, así como para el ángulo de desmoldeo de 2grados. Y otro "dif"= 5mm de diferencia entre radios.
2.- Lo primero es crea el Plano de Partición ("Plane.Particion") de la fundición a 10mm por debajo del XY y el Punto, sobre el eje Y a una distancia de 150mm.

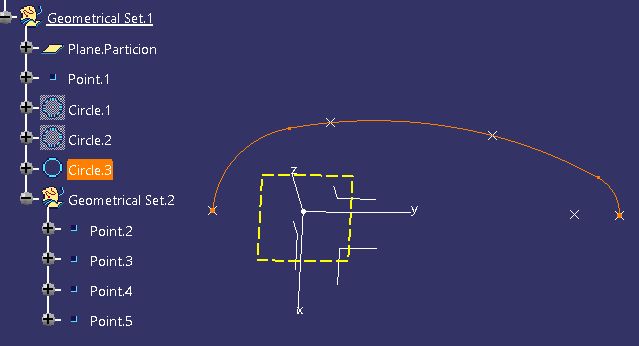

3.- Dibujamos los círculos de radio 50mm y con centro en el punto, el de 25mm. Y uno Bitangente a ambos de radio 250mm, usando la opción Trim en ambos. Nos queda el "Circle.3".
4.- Usamos Points & Planes Repetition con la curva: 4 Instancias (cuenta los puntos extremos) y pedimos "With end points".

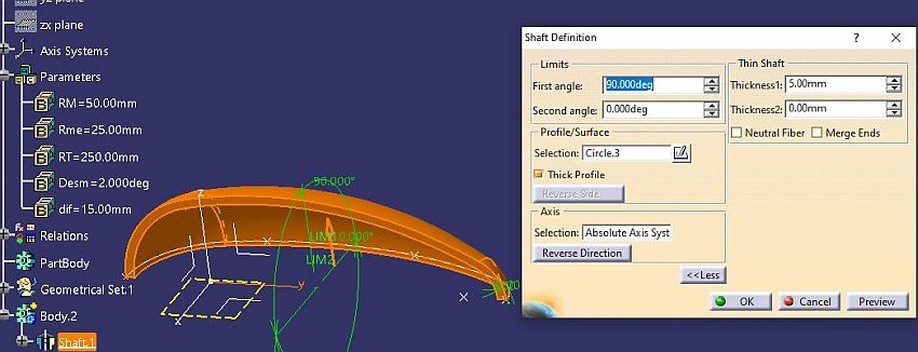

5.- Insertamos un Body y en él dibujamos un "Shaft" usando el Circle.3. y el eje Y. El valor del "Thickness1" es 5mm. Y lo unimos al PartBody, con Assembly.

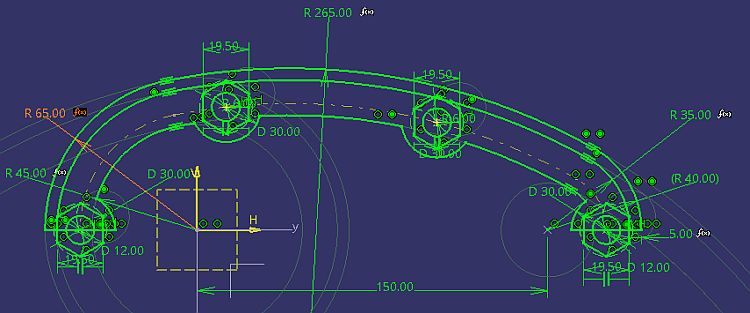

6.- En el plano XY dibujamos el primer Sketch (sólo dos.. uhmm). Usamos los parámetros creados y los exteriores son iguales a "dif"= 15mm. Otra curva paralela a 5mm del Circle.3 y los Diámetros de 30mm en cada punto. Cerramos con líneas horizontales H, de dos trozos para hacer dos contornos cerrados.
7.- Y dibujamos los arcos de Ø30. Los hexágonos enteros y sus círculos centrales. ¡Cuidado que son caras laterales verticales y no perpendiculares a la curva, como sería lógico, con lo cual da huecos desiguales!

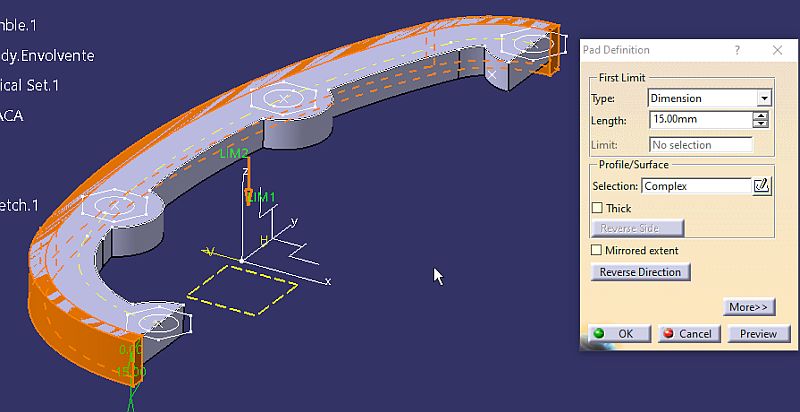

8.- En un nuevo body (Body.PLACA) dibujamos un Pad hasta el plano dibujado (10mm). Y otro Pad de longitud 15mm.

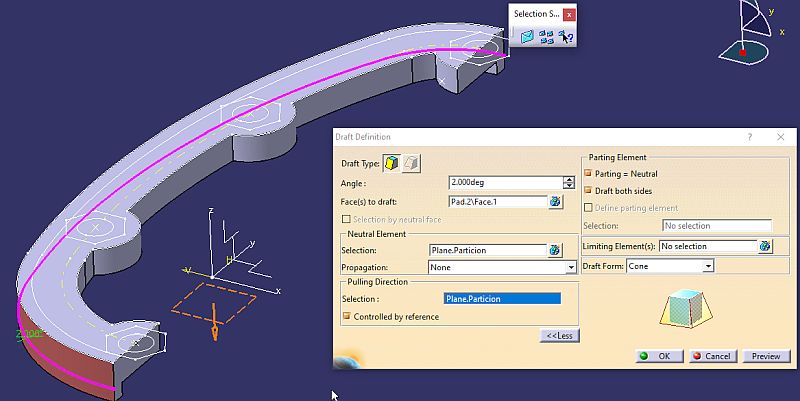

9.- Después, dentro del mismo Body, hacemos un Draft de la cara exterior, con las opciones de la imagen.

10.- Otro Draft de la cara vertical del medio desde el "Plane.Particion", en ese caso la flecha de salida apunta hacia abajo.

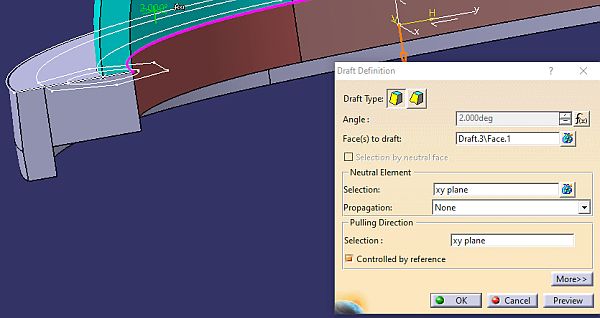

11.- Y nos falta la zona lateral interior, que enlaza con la parte interior del Shaft, en el Plano XY. Esto "obliga" a que el plano Neutro sea el plano XY. En este caso se ha cambiado el Elemento Neutro.

12.- Sacamos de Hide el PartBody (para ver mejor el dibujo) y le sumamos el otro body.
13.- Creamos un nuevo Body "Body.Cilindros" y (aquí viene el truco) lo sumamos directamente al PartBody y nos quedamos activos en ese Body. Ocultamos el Sketch.
Juanri:¿Es posible crear un Pad sin Sketch ni curvas de contorno? SIII

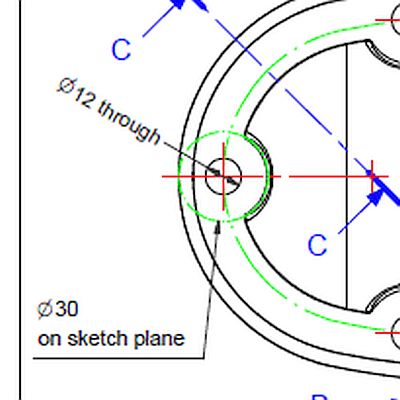

Recordar que en el dibujo dice que debe medir 30mm en el plano del Sketch y ese plano es el XY.

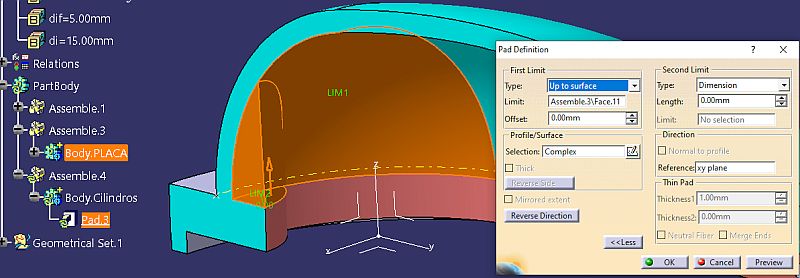

• Damos al comando Pad y seleccionamos la cara plana de la zona de Ø30. CATIA nos dice: "Usted ha seleccionado una superficie como perfil y debe indicarme una dirección". Decimos que YES.


• Como dirección el plano XY.


• Y como Primer límite, la superficie curva que existe por encima de esa zona.


• Repetimos con las tres zonas planas restantes.


¡Nos hemos ahorrado una operación booleana de Trim!

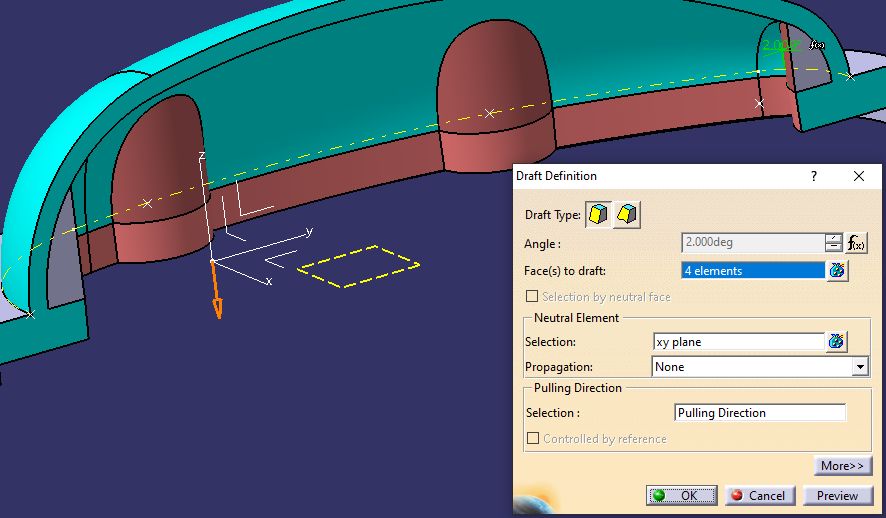

14.- Le hacemos el Draft usando, por lo tanto el "xy plane" y la dirección hacia ABAJO, que es por donde sale el molde.

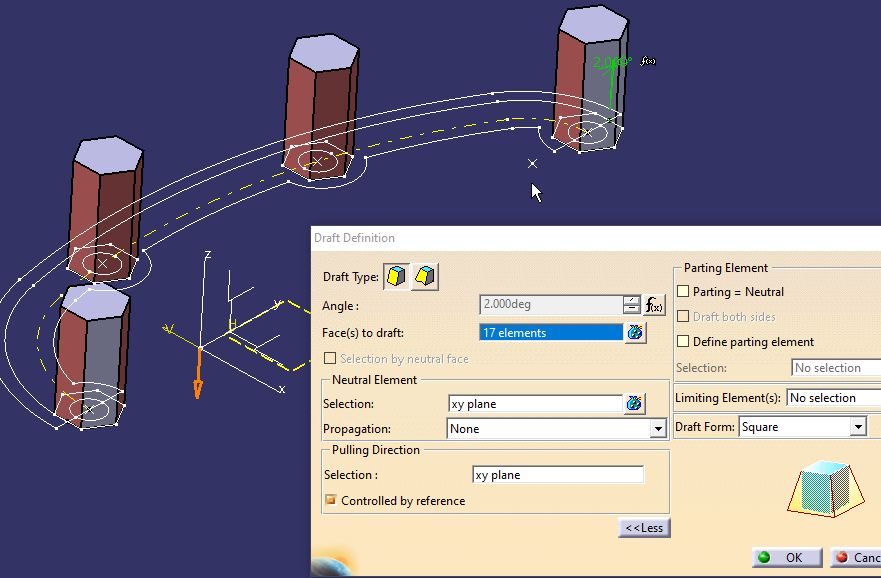

15.- Volvemos a crear otro Body (dedicado a tí Anus... jejeje), "Body.Hexagonos", que tenemos dibujado en el Sketch.1. Creamos UN SOLO Pad y le hacemos su correspondiente Draft, a las caras cercanas al sólido actual, con Plano de Partición, el XY.

• Pero esta figura no es "circular" y debemos aplicar la forma: "Draft Form" = Square. ¡OJO! La flecha apunta hacia abajo y el lado del hexágono es mayor por arriba que por abajo.


• NOTA. Los taladros ponen sólo: Ø12 pasantes. Debería indicar que NO salen de la fundición, si no que se obtienen posteriormente por mecanizado.


El resto, es más fácil. Ver vídeo: Ejerc-88-ivngwc-2011-02.mp4

Y al final, un sólo Sketch!! … Buen Soft, esta CATIA V5, si señor!!
