IVNGWC- Enero/2011: Pieza mecanizada

Ejercicios > Concursos

Está Vd en: Ejercicios>>Concursos>>Sólidos solidos>>Problema del mes de Enero-2011 de IVNGWC

 Mes de Enero 2011:

 Y este es el ejercicio que proponen los amigos de IVNGWC.

 Se trata de una pieza de mecanizada, con unos nervios algo complicados.



plano

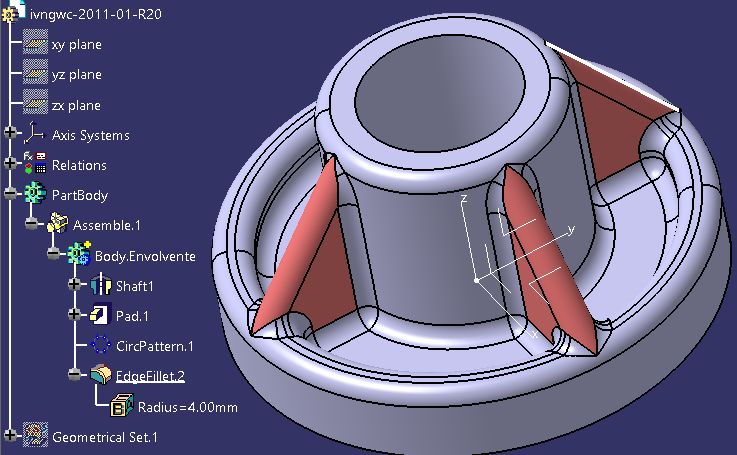

  Las notas, traducidas dicen: Los radios de redondeo son de 4mm.

   Como siempre puedes encontrar el pdf original en sus páginas: https://www.ivngwc.org/ (Actualmente, no existe)

  Y la solución propuesta es:

1.-

Como siempre hacemos un Body.Envolvente con la revolución completa. Parece que hay muchos usuarios que lo hacen “por partes”... seguramente porque no analizan cuales cuerpos elementales tienen el mismo eje de revolución.

Shaft

2.-

Del Sketch, necesario para hacer el “Shaft”, “extraemos” una línea tangente a los dos radios.

linea externalizada



 El resto del ejercicio, en el Nivel 1: ivngwc-2011-01-n1.html



Concursante

Puntuación

Jesús Amuedo

9,60

José M. Pérez

8

Manuel Rodriguez (Rota)

9,80







Ir arriba

Dado por El Juanri en Sevilla a 2/02/2011

Actualizado el 05/08/2018
