Ejercicio 99. Polígonos

Está Vd en: Ejercicios>>Alámbricosalambrico>> Polígonos de cualquier número de lados.



Problema sobre la Función Sketch

Sketch, Parameters, Line, Join, Circular Pattern, Pad. Probl_Sketcher-09-Poligonos



  OBJETIVO: Tener un Power Copy.

   Se trata de crear un Sketch:



•     Sobre un plano que nos dan,
  con centro en un punto, que nos dan,
  y orientado con una línea, que también nos dan.



  De tal forma que tenga parámetros de Número de lado y Longitud del lado. Tendremos otros dos parámetros que “recojan” el valor del Radio exterior máximo y el valor de la Apotema, como resultado de lo anterior.



  En este ejercicio vamos a ver hasta dónde llegan las ventajas del Sketcher y qué cosas hay que resolverlas con el Generative Shape Design,  porque el Sketch no puede .

pregunta ¿Qué es conveniente hacer en Sketch?

►    Evidentemente la figura de la bocallave. Te ahorras hacer Trim’s y Split.
►    Y si NO fuera que el valor del Número de lados es una variable, el contorno TAMBIEN.



Imagen: gino   Intenta esta solución, como si No fuera variable, y me cuentas cómo lo has resuelto.

►    Como es “variable”, aprovecharía (para no tener que andar con la trigonometría) para dibujar sólo un lado y obtener las medidas que me pide.





Eureca ¿Qué me veo obligado a hacer fuera del Sketch?

►    Un “Circular Pattern”,
►    Y un Join que agrupe al lado y al “Circular Pattern”.

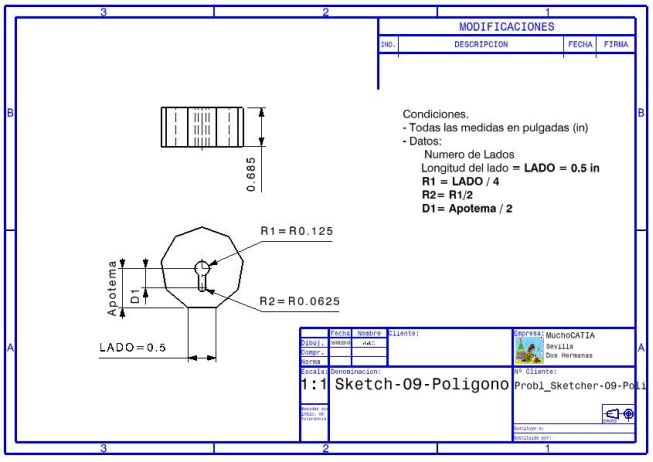

   Todas las cotas se dan en pulgadas (in).



img: plano




 Revisión Release 27 (24/09/2020)

   En la Release 25 aparece un comando nuevo que agrupa al anterior (Hexagon), que permite crear polígonos de tantos lados como de 3 hasta 24. Dos círculos, en modo construcción, le ayuda en la creación de este perfil. El polígono puede ser dibujado inscrito o circunscrito (nos dan la apotema) a una circunferencia.

   Pero sobre todo nos enseña Dassault, que construye los “polígonos” mediante un circulo inscrito y otro circunscrito. Ya, con eso, no necesitas saber de ángulos ni de transformaciones.

Yo me las deseaba muy felices…con esta “enseñanza”, pero:



Danger

¡CUIDADO! Esa forma de acotar no es muy estable. He comprobado que es más estable acotar el lado del polígono y dejar el radio como de “Construcción”.



Ver: Inestabilidad del Sketch: https://youtu.be/JdsragvQWqE

Pero… ¿Podrás, mediante el parámetro “Numero de Lados” (que cambia) obtener la geometría? Uhmmm



Vídeo asociado: https://youtu.be/MxuFuCYTygY

Dado, por El Juanri, en Sevilla a 17/08/2020

Actualizado al 24/09/2020
