Ejer-PartD-173-Cubo_parametrizado

Está Vd en: Ejercicios>>Sólidos solidos y Alámbricosalambrico>> Ejercicio 97: Cubo



  Problema nº 97
Problema sobre Sketch, Shat, Pocket, parámetros.

Ejer-PartD-173-Cubo Param

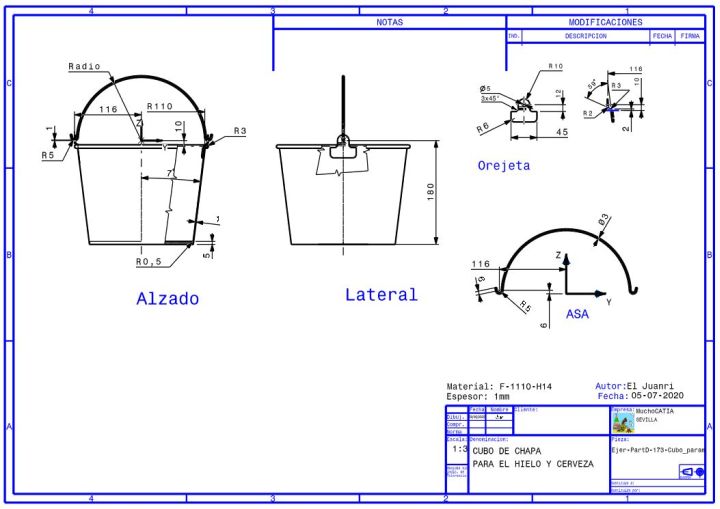

  El objetivo de este ejercicio es crear un cubo, de los de toda la vida, con asa, parametrizado.

   Aunque son varias Piezas, no se ha metido en un Product, porque es un elemento “que se compra completo”, por lo que nunca haremos “Lista de Piezas” de él.



   Como siempre, crearemos los menos elementos posibles, de la forma más rápida posible.



  Es posible que el “resultado final” sea el mismo, pero al menos para mí,  el tiempo empleado es MUY IMPORTANTE , de ahí el tener en cuenta:

►   Modelos de Inicio.
►   Catálogos de Perfiles.
►   Power Copies- User features.
►   Programas para hacer formatos y obtener Listas de Piezas.
►   Excel para controlar gastos. ¿Sería lo mismo hacerlos a “boli” y sumarlos a mano? Puede que el “resultado sea el mismo” y aunque lo sea … Uhmm









  Usaremos parámetros de Alto del cubo, del radio del Cubo en la boca, de ángulo de semi conicidad y de Espesor.

   Como en todos los ejercicios, cuando usemos el Sketch,  es fundamental   estudiar primero el problema para después situar correctamente el Sketch de tipo Positioning y ahorrarnos elementos innecesarios.



Recordar ¿Sabes que cuando insertas UN elemento, como el Axis Systems, está introduciendo?:

    •   Un punto (el origen)
  3 Líneas perpendiculares
  3 Planos perpendiculares, con muchas propiedades, sobre todo con los Sketchers.



Para los expertos:

  El Asa, debe poder moverse usando el compás…. Y Un Sistema de Ejes Imagen: gino

Vídeo con la solución completa : Ya está aquí (15/07/2020)
